DP 40LV, DP40LV
Аксессуары для радиоизмерений

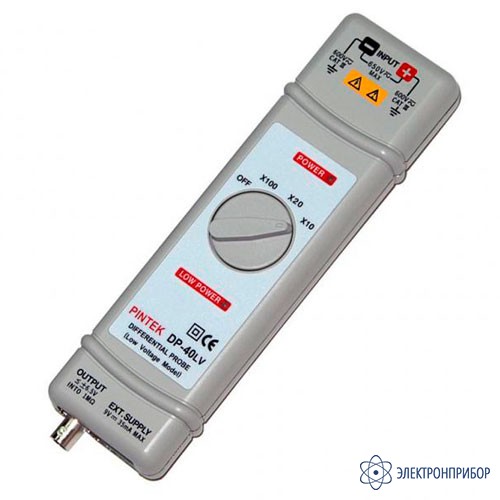

DP-40LV — дифференциальный пробник
Код товара: 44786-
-
Производитель
Назначение дифференциального пробника DP-40LV:
Пробник DP-40LV предназначен для обеспечения безопасного измерения плавающего потенциала для всех моделей осциллографов с обеспечением гальванической развязки каналов.
-
-
Технические характеристики дифференциального пробника DP-40LV:
Параметр Значение Дифференциальное напряжение (DC+ACпик) 650 Вп-п или 230 Вскз Полоса частот (-3 дБ) DC…40 МГц (х20, х100), DC…20 МГц (х10) Точность ±2% Максимальное общее входное напряжение между каждым входным разъемом и «землей» 600 Вскз Максимальное рабочее напряжение (DC+ACпик) <65 Вп-п для ×10 (≈23 Вскз/±32,5 В DC)
<130 Вп-п для ×20 (≈46 Вскз/±65 В DC)
<650 Вп-п для ×100 (≈230 Вскз/±325 В DC)Аттенюатор x10, x20, x100 Входной импеданс дифференциальный – 2 МОм/ 17 пФ
разъем/земля – 1 МОм/ 3,4 пФКоэффициент подавления синфазного сигнала (CMRR) 60 Гц: > 82 дБ
100 Гц: >62 дБ
1 МГц: >52 дБМаксимальное выходное напряжение ±6,5 В Время нарастания 9 нс (х20, х100), 18 нс (х10) Потребление максимальное 35 мА Питание сетевой адаптер 9 В Размеры 195х55х30 мм Вес 250 г -
Комплект поставки DP-40LV
№ Наименование Количество 1 Дифференциальный пробник DP-40LV 1 2 Изолированный щуп 2 3 Зажим типа «крокодил» 2 4 Соединительный провод 2 5 Изолированный кабель BNC/BNC 1 6 Блок питания 230 В / 9 В DC 1 7 Руководство по эксплуатации 1 -
Дополнительная комплектация DP-40LV
-
Совместимость с DP-40LV
