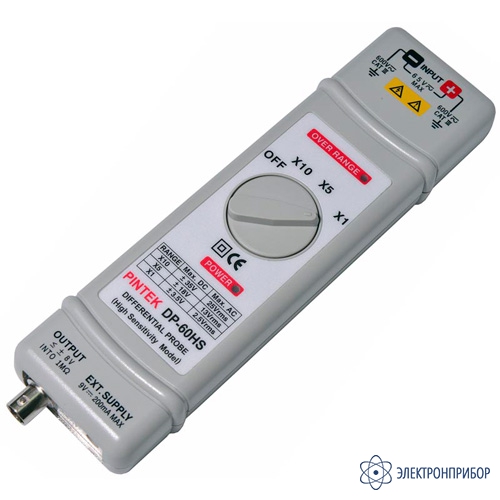

DP-60HS — дифференциальный пробник

Код товара: 60874

  • Назначение дифференциального пробника DP-60HS:

    Пробник DP-60HS предназначен для обеспечения безопасного измерения плавающего потенциала для всех моделей осциллографов с обеспечением гальванической развязки каналов.

  • Технические характеристики дифференциального пробника DP-60HS:

    Параметр Значение
    Дифференциальное напряжение (DC+ACпик) 70 Вп-п или 25 Вскз
    Полоса частот (-3 дБ) DC…60 МГц (×5, ×10), DC…30 МГц (×1)
    Точность ±2%
    Максимальное общее входное напряжение между каждым входным разъемом и "землей" 600 Вскз
    Максимальное рабочее напряжение (DC+ACпик) <3,5 Вп-п для ×1 (≈2,5 Вскз)
    <17,5 Вп-п для ×5 (≈13 Вскз)
    <35 Вп-п для ×10 (≈25 Вскз)
    Аттенюатор ×1, ×5, ×10
    Входной импеданс дифференциальный – 1 МОм / 10 пФ
    разъем/земля – 0,5 МОм / 20 пФ
    Коэффициент подавления синфазного сигнала (CMRR) 60 Гц: > 80 дБ
    100 Гц: > 60 дБ
    1 МГц: > 50 дБ
    Максимальное выходное напряжение ±4 В
    Время нарастания 5,8 нс (×5, ×10), 7 нс (×1)
    Потребление максимальное 120 мА
    Питание сетевой адаптер 9 В
    Размеры 195х55х30 мм
    Вес 250 г

  • Комплект поставки DP-60HS

    № Наименование Количество
    1 Дифференциальный пробник DP-60HS 1
    2 Соединительный провод 1
    3 Зажим типа «крокодил» 1
    4 Изолированный кабель BNC/BNC 1
    5 Блок питания 230 В / 9 В DC 1
    6 Эксплуатационный документ 1
