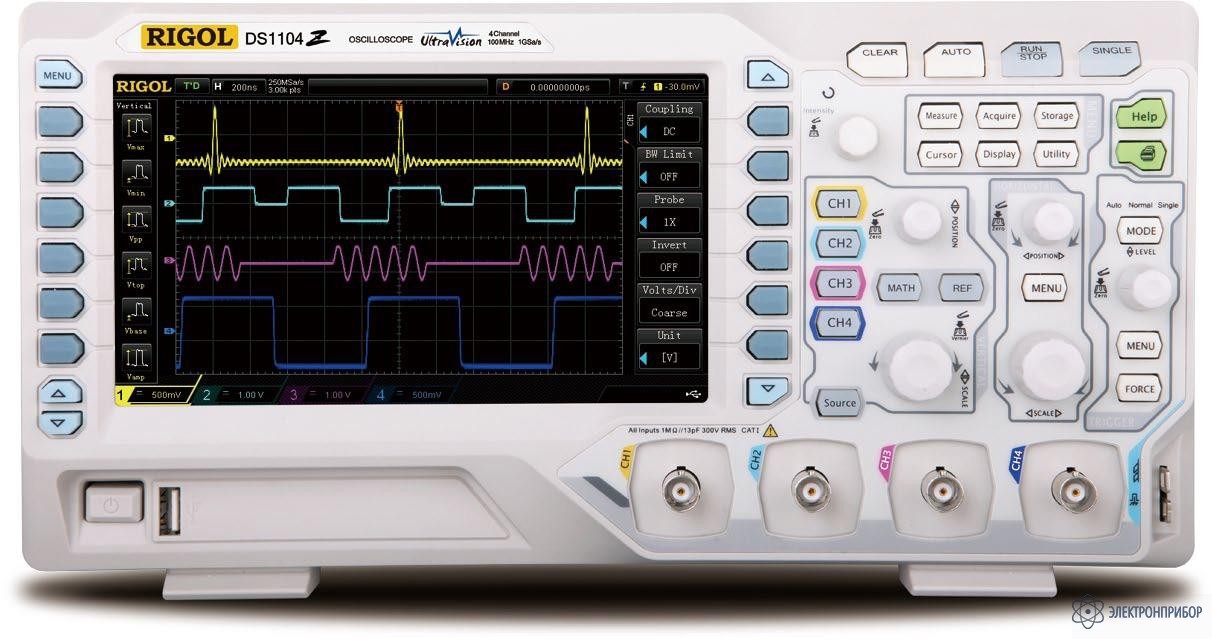

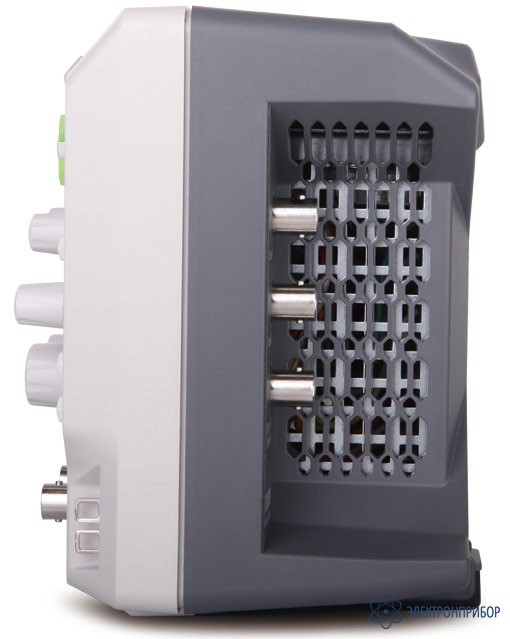

DS1104Z-S — цифровой осциллограф

Код товара: 33085
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      54983-13 до 17.07.2024

    • Производитель

      RIGOL, Китай

    С 01 января 2019 года в каждый цифровой осциллографа или осциллограф смешанных сигналов Rigol серии MSO/SA1000Z все четыре опции из комплекта из BND-MSO/DS1000Z входят в стандартную поставку (бесплатно активированы).

    Комплект BND-MSO/DS1000Z включает в себя:

    Опцию расширения глубины памяти MEM-DS1000Z
    Опцию декодирования для протоколов RS232, SPI, I2C SA-DS1000Z
    Опцию расширенного запуска AT-DS1000Z
    Опцию регистратора REC-DS1000Z

    Описание цифрового осциллографа с опцией встроенного генератора DS1104Z-S:

    Цифровой осциллограф DS1104Z-S является сочетанием широких возможностей по исследованию сигналов и доступной цены. Большая глубина записи, наличие четырех каналов, высокая скорость захвата осциллограмм делают цифровой осциллограф DS1104Z-S идеальным инструментом для различных областей применения.

    В цифровом осциллографе DS1104Z-S применена инновационная технология UltraVision, которая сочетает в себе большую длину записи осциллограммы, удобную навигацию по захваченному сигналу, превосходную скорость захвата осциллограмм. В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью, в зависимости от интенсивности сигнала. Благодаря использованию этой технологии, цифровой осциллограф DS1104Z-S особенно удобен при разработке и диагностике цифровых и аналоговых устройств.

    Осциллограф DS1104Z-S имеет встроенный двухканальный генератор сигналов.

  • Технические характеристики цифрового осциллографа с опцией встроенного генератора DS1104Z-S:

    Параметр Значение
    Полоса пропускания 100 MГц
    Режим дискретизации Реальное время
    Количество каналов 4
    Регистрация Режим Обычный
    Пиковый детектор 4 нс
    Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок)
    Макс. дискретизация (реальное время) 1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала)
    Вход Связь по входу открытый, закрытый, земля
    Входной импеданс 1 MΩ±2% || 13 пФ ±3 пФ
    Учет ослабления пробников 0,01х-1000х с шагом 1-2-5
    Максимальное входное напряжение 300 Вскз CAT I, 100 Вскз CAT II
    Ограничение полосы пропускания 20 МГц, полный диапазон
    Параметры горизонтальной системы Скорость захвата осциллограмм 30000 осц./сек
    Интерполяция (sin x)/x
    Глубина записи Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М (опция)
    Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М (опция)
    Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М (опция)
    Коэффициент развертки 5 нс/дел ~ 50 с/дел, с шагом 1~2~5
    Погрешность временной базы ≤±25 ppm
    Максимальная задержка Пред-запуск: ≥ 1 ширины экрана
    Пост-запуск: 1 с....100000 с
    Режимы Y-T, X-Y, самописец, задержка
    Параметры вертикальной системы Вертикальное разрешение 8 бит
    Вертикальное отклонение 1 мВ/дел ~ 10 В/дел
    Диапазон смещения ±2 В (1 мВ/дел ~ 499 мВ/дел)
    ±100 В (500 мВ/дел ~ 10 В/дел )
    Полоса пропускания для аналогового периодического сигнала DC ~ 100 МГц
    Полоса пропускания для однократного сигнала DC ~ 100 МГц
    Низкочастотный предел ≤5 Гц ( на входе BNC)
    Время нарастания ≤5 нс (типичное)
    Погрешность коэф.усиления <10 мВ: ±4% от полной шкалы
    ≥10 мВ: ±3% от полной шкалы
    Погрешность смещения ±0,1 дел ±2 мВ ±1%смещения
    Изоляция между каналами ≥40 дБ
    Измерения Курсорные ручные (ΔV,  ΔT, 1/ΔT), слежение, авто
    Автоматические Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Widtd, Negative Pulse Widtd, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑, Delay A→B↓, Phase A→B↑, Phase A→B↓
    Отображение 5 измерений одновременно
    Статистика Среднее, максимальное, минимальное, девиация, количество измерений
    Частотомер встроенный, 6 разрядов
    Математические  операции A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs
    FFT окна прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
    Шкала для FFT окна dB/dBm, Vrms
    Количество шин для декодирования 2
    Декодирование Parallel (стандартно), RS232/UART (опция), I2C (опция), SPI (опция)

    Система запуска цифрового осциллографа DS1104Z-S

    Параметр Значение
    Диапазон уровня запуска Внутренний ±5 делений от центра экрана
    Режим запуска Авто, обычный, одиночный
    Фильтрация Срез ФВЧ (75 кГц), ФНЧ (75 кГц)
    Блокировка уровня запуска 16 нс ~ 10 с
    Чувствительность триггера 1 дел (< 5 мВ); 0,3 дел (>5 мВ)
    Запуск по фронту нарастающий, спадающий, нарастающий;спадающий
    Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, =
    отрицательная полярность импульса: >, <, =
    диапазон установок 8 нс ~ 10 с
    Запуск по ранту(опция AT-DS1000) условие запуска положительная или отрицательная полярность:  >, <, внутри диапазона <>
    диапазон установок 8 нс ~ 4 с
    Запуск по окну(опция AT-DS1000) Фронт нарастающий, спадающий, нарастающий&спадающий
    Позиция запуска Вход, выход, время
    Ширина окна (время) 8 нс ~ 4 с
    Запуск по N фронту(опция AT-DS1000) Тип фронта нарастающий, спадающий
    Время 16 нс ~ 10 с
    Номер фронта 1 ~ 65535
    Скорость нарастания (Slope) Скорость сигнала положительная или отрицательная полярность: >, <, внутри диапазона <>
    Условие запуска 8 нс ~ 10 с
    Запуск по видеосигналу Cистема NTSC, PAL и SECAM
    Cтандарт 480P, 576P HDTV
    Запуск по шаблону Установка шаблона H, L, X, нарастающий фронт, спадающий фронт
    Запуск по задержке(опция AT-DS1000) Фронт нарастающий, спадающий
    Условие задержки >, <, внутри интервала<>, вне интервала ><
    Длительность задержки 8 нс ~ 10 с
    Запуск по истечении времени (TimeOut)(опция AT-DS1000) Фронт нарастающий, спадающий, нарастающий&спадающий
    Установка времени 16 нс ~ 10 с
    Запуск по длительности события Установка H, L, X
    Условие запуска >, <, внутри интервала<>
    Длительность 8 нс ~ 10 с
    Запуск Установка/Удержание (Setup/Hold) Фронт нарастающий, спадающий
    Установка H, L
    Время установки 8 нс ~ 1 с
    Время удержания 8 нс ~ 1 с
    RS232/UART запуск(опция AT-DS1000) Полярность положительная, инвентированая
    Условие запуска Start, Error, Check Error, Data
    Скорость 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User
    Разрядность 5 bit, 6 bit, 7 bit, 8 bit
    I2C запуск(опция AT-DS1000) Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, A&D
    Разрядность адреса 7 бит, 8 бит, 10 бит
    Диапазон от 0x0 до 0x7F, от 0x0 до 0xFF, от 0x0 до 0x3FF
    Длина 1 ~ 5 байт
    SPI запуск(опция AT-DS1000) Условие TimeOut
    Значение удержания 16 нс ~ 10 нс
    Разрядность 4 бит ~ 32 бит
    Установка H, L, X

    Генератор

    Характеристика Значение
    Количесто каналов 2
    Частота дискретизации 200 Мвыб/сек
    Вертикальное разрешение 14 бит
    Максимальная частота 25 МГц
    Стандартные формы Синус, меандр, импульсный, треугольный, шумовой, постоянный ток DC
    Пользовательские формы Кардиотонический, экспоненциальный нарастающий и спадающий, ЭКГ, функция Гаусса, функция Лоренца, гаверсинус, произвольной формы
    Синус Диапазон частот 0,1 Гц ~ 25 МГц
    Нелинейность АЧХ 0,5 дБ (относительно 1 кГц)
    Гармонические искажения -40 дБн
    Негармонические искажения -40 дБн
    Общие гармонические искажения 1%
    Отношение сигнал/шум 40 дБ
    Меандр/Импульс Диапазон частот 0,1 Гц ~ 15 МГц
    Время нарастания/спада <15 нс
    Выброс <5%
    Коэффициент заполнения 10% ~90%
    Разрешение (коэффициент заполнения) 1% до 10 нс (что больше)
    Мин.длительность импульса 20 нс
    Разрешение (длительность импульса) 10 нс или 5 бит (что больше)
    Джиттер 500 пс
    Треугольный Диапазон частот 0,1 Гц ~ 100 кГц
    Линейность 1%
    Симметрия 0% ~100%
    Шумовой Полоса 25 МГц
    Пользовательские формы Диапазон частот 0,1 Гц ~ 1 МГц
    Произвольная форма Диапазон частот 0,1 Гц ~ 10 МГц
    Глубина записи 2 ~ 16 К точек
    Частота Точность 100 ppm (<10 кГц); 50 ppm (>10 кГц)
    Разрешение 0,1 Гц или 4 бит (что больше)
    Амплитуда Диапазон 20 мВпик-пик ~ 5 Впик-пик (высокий импеданс)10 мВпик-пик ~ 2,5 Впик-пик (импеданс 50 Ом)
    Точность 2% (1 кГц)
    Разрешение 100 мкВ или 3 бит (что больше)
    Смещениепостоянной составляющей Диапазон ±2,5 В (высокий импеданс); ±1,25 В (импеданс 50 Ом)
    Точность 2% (1 кГц)
    Разрешение 100 мкВ или 3 бит (что больше)

    Основные технические характеристики цифрового осциллографа DS1104Z-S

    Параметр Значение
    Дисплей
    Тип дисплея диагональ 7” , ЖК, TFT матрица
    Разрешение дисплея 800 (по горизонтали) × 480 (по вертикали) точек
    Количество цветов 160 000 цветов
    Послесвечение мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
    Тип отображения векторный, точками
    Выход для компенсации пробника
    Выходное напряжение (типичное) амплитуда 3 Вп-п
    Частота (типичное) Меандр 1 кГц

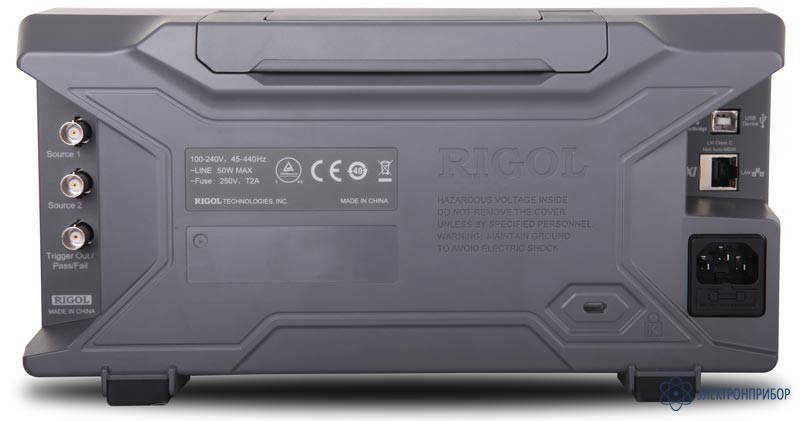

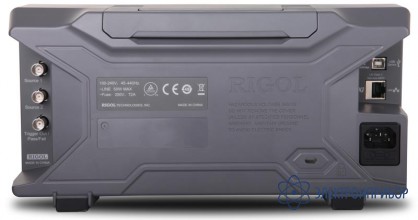

    Интерфейс
    Стандартный USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail)
    Питание
    Напряжение 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
    Потребляемая мощность <50 Вт
    Предохранитель 2 A, T тип, 250 В
    Массо-габаритные параметры
    Габаритные размеры 323,1 мм × 160,8 мм × 122,4 мм (Ш*В*Г)
    Вес Около 3,2 кг±0,2 кг (3,8 кг±0,5 кг с упаковкой)
  • Комплект поставки DS1104Z-S

    Наименование Количество
    1 Цифровой осциллограф DS1104Z-S 1
    2 Комплект опций BND-MSO/DS1000Z (расширение глубины памяти MEM-DS1000Z, декодирование для протоколов RS232, SPI, I2C SA-DS1000Z, расширенный запуск AT-DS1000Z, регистратор REC-DS1000Z) 1
    3 Осциллографический щуп пассивный (150 МГц) 4
    4 Сетевой кабель 1
    5 USB кабель для подключения к ПК 1
    6 Краткое руководство по эксплуатации 1
