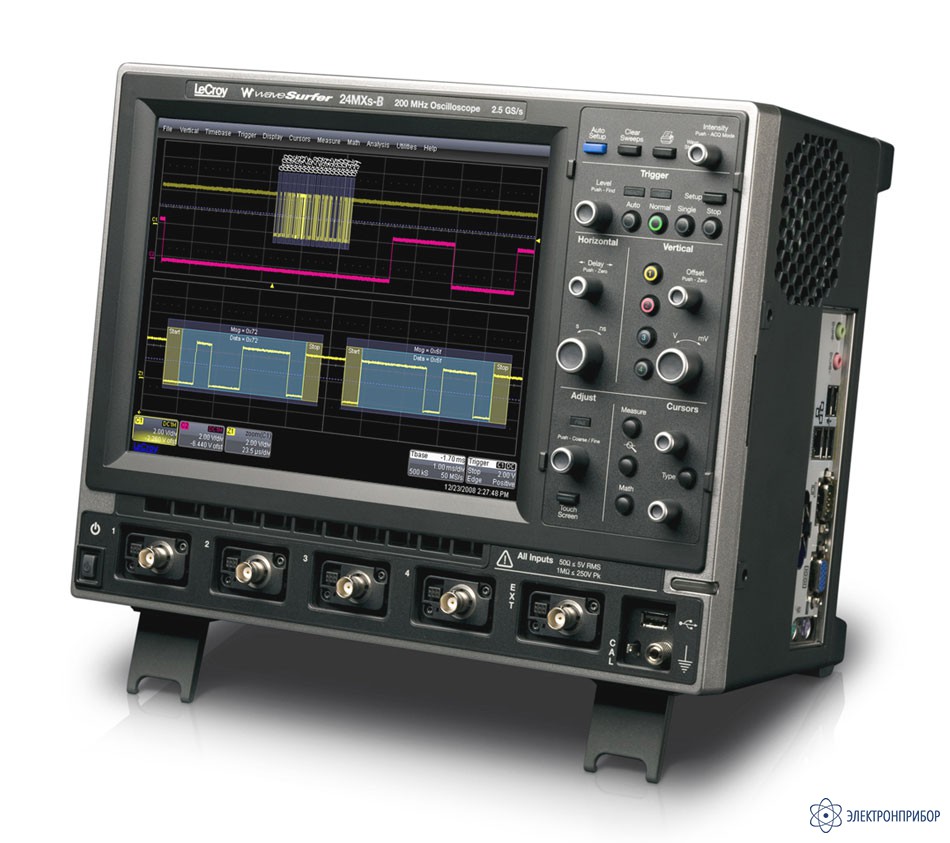

WS 104MXs-B — осциллограф цифровой запоминающий

Код товара: 37830
  • 49278-12

    • Гарантия

      3 года

    • Госреестр СИ РФ

      49278-12

    • Производитель

      LeCroy, США

    Особенности цифрового осциллографа WS 104MXs-B:

    • Количество аналоговых каналов: 2 и 4
    • Количество цифровых каналов: 18 – MS-250 (только для MSO)
    • Полосы пропускания: 200 МГц, 400 МГц, 600 МГц, 1 ГГц
    • Частота дискретизации до 5 ГГц на каждый канал, 10 ГГц при объединении каналов (модели 64 MXs-B, 62 MXs-B и 104 MXs-B)
    • Объем памяти на каждый аналоговый канал 16 МБ (32 Мб при объединении каналов), цифровой канал 10 Мб
    • Большая скорость обновления экрана – технология WaveStream ™
    • Режим поиска аномалий в длинной записи по 20 условиям - WaveScan™
    • Авто- и курсорные измерения, функции математического анализа
    • Интеллектуальная система синхронизации
    • В штатной комплектации – расширенная математика и синхронизация (MATHSURF и ADVTRIG)
    • Опции синхронизации и декодирования сигналов шин CAN, I2C, I2S SPI, RS-232, FlexRay, USB, MIL-STD-1553, LIN, D-PHY, DigRF 3G, DigRF v4, Audiobus
    • Поддержка аппаратных опций: логического анализатора MS-250/500 и пробников LeCroy
    • LabNotebookTM – приложение для документирования и создания отчетов
    • Опция тестирования масок электросвязи
    • «Открытая» платформа на базе ОС MS Windows XP
    • Большой цветной сенсорный TFT дисплей (26 см), прилагаемое стило, малые габариты

  • Технические характеристики цифрового осциллографа WS 104MXs-B:

    Параметр Значения
    Канал вертикального отклонения
    Число каналов 4
    Полоса пропускания (-3 дБ) 0…1000 МГц
    Время нарастания 300 пс
    Ограничение полосы 20, 200 МГц
    Коэффициент отклонения (Коткл.) Входное сопротивление 50 Ом: 2 мВ/дел…1 В/дел
    Входное сопротивление 1 МОм: 2 мВ/дел…10 В/дел
    Погрешность установки Коткл. ± 1.5 %
    Входной импеданс 1 МОм / 16 пФ или 50 Ом
    Макс. входное напряжение 5 В ср. кв. (на нагрузке 50 Ом);
    400 В макс. (на нагрузке 1 МОм);
    250 В макс. (на нагрузке 1 МОм)
    Математика 5 стандартных функций, включая БПФ + Расширенная математика в пакете MATHSURF
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв.) 200 пс/дел…1000 с/дел
    Погрешность установки Кразв. ± 0,001 %
    Режимы работы Внутренняя и внешняя развертка (Y-T и X-Y), эквивалентная дискретизация (RIS), WaveStream, самописец, сегментированная развертка
    Синхронизация
    Источники синхросигнала Любой входной канал, сеть, внешний, внешний/10
    Режимы запуска развертки Автоколебательный, ждущий, по времени (1 нс…20 с), по событию (1…1,000,000,000)
    Стандартные виды синхронизации по фронту, по длительности, по шаблону, ТВ (включая ТВЧ), по глитчу, рантовая, по скорости нарастания, по интервалу, отложенная, по условиям качества, каскадная синхронизация
    Фильтры синхронизации Связь по перемен. или пост. току, ФНЧ, ФВЧ
    Вход внешней синхронизации 1 МОм (± 2 %) / 17 пФ; макс. 150 В ср. кв.
    Аналого-цифровое преобразование
    Разрешение по вертикали 8 бит (11 бит в режиме увеличения разрешения (ERES))
    Макс. частота дискретизации (однократный сигнал) 5 ГГц
    Эквивалентная частота дискретизации 50 ГГц (периодический сигнал)
    Интерполяция Линейная, Sin X / X
    Длина записи (стандартно) 12,5 Мб на канал (25 Мб на канал)
    Режимы сбора данных Выборка, пик. детектор (> 1 нс); усреднение; накопление; однократный запуск
    Автоматические измерения
    Количество параметров 24 измерения
    Режим отображения До 6 измерений одновременно с отображением статистики
    Режим Wave Stream
    Яркость свечения 256 уровней яркости
    Количество каналов 4 канала одновременно
    Макс. частота дискретизации как для частоты дискретизации в реальном времени
    Скорость обновления до 22000 осциллограмм в секунду
    Цифровые каналы (MS-250)
    Число каналов 18
    Максимальная частота выходного сигнала 250 МГц
    Частота дискретизации на канал 1 ГГц
    Память на канал 10 Мб
    Группирование по уровню D0-D8; D9-D17
    Пороговые уровни ТТЛ, ЭСЛ, КМОП (2,5/ 3,3/ 5 В), ПЭСЛ или определенные пользователем
    Типы синхронизации По фронту, по длительности, по шаблону по глитчу, по интервалу, отложенная
    Источник синхронизации С1-С4; D0-D17; внешняя
    Синхронизация по низкочастотным протоколам (опция) CAN, I2C, I2S SPI, RS-232, FlexRay, USB, MIL-STD-1553, LIN, D-PHY, DigRF 3G, DigRF v4, Audiobus
    Общие данные
    Интерфейсы Ethernet (10/100BaseT), USB (5), RS-232, SVGA; Опция: GPIB
    ЖК-дисплей TFT сенсорный экран 26 см, SVGA 800×600 точек
    Напряжение питания 120…240 В (± 10 %), 45…66 Гц (автовыбор)
    Габаритные размеры 260×340×152 мм
    Масса 7,2 кг

  • Комплект поставки WS 104MXs-B

    № Наименование Количество
    1 Осциллограф 1
    2 Шнур питания 1
    3 Делитель х10 4
    4 Мышь 1
    5 Стило 1
    6 Руководство по эксплуатации 1
