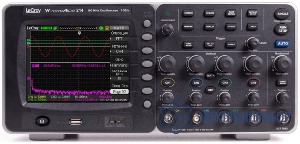

WA 224 — осциллограф цифровой запоминающий серии WaveAce

Код товара: 25790
  • 44630-10

    • Гарантия

      3 года

    • Госреестр СИ РФ

      44630-10

    • Производитель

      LeCroy, США

    Особенности осциллографа WA 224:

    • 4 канала;
    • Полоса пропускания 200 МГц;
    • Макс. частота дискретизации 2 ГГц;
    • Эквивалентная частота дискретизации 50 ГГц;
    • Объем памяти на канал 10 К;
    • USB на передней панели (сохранение данных), LAN и USB на задней панели (дистанционное управление);
    • 5 функций математики: сложение, вычитание, умножение, деление, БПФ при длине памяти 1 К;
    • Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный), усреднение (4/.../256);
    • Автоматические (32 параметра) и курсорные измерения;
    • Измерение временных задержек между сигналами (фаза и время - 9 видов)
    • Режим «покадровой» регистрации осциллограмм (запись и воспроизведение до 2500 кадров), накопление (1 с, 2 с, 5 с, бесконечно, выкл.);
    • Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допускового контроля;
    • Расширенная синхронизация: фронт, длительность, ТВ, время нарастания;
    • Пиковый детектор 10 нс;
    • Цветной ЖК-дисплей с диагональю 14,5 см.

  • Технические характеристики осциллографа WA 224:

    Параметр Значения
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
    Число каналов 4
    Полоса пропускания (-3 дБ) 200 МГц
    Коэффициент отклонения (Коткл) 2 мВ/дел…5 В/дел
    Погрешность установки Коткл ± 3%
    Время нарастания (не более) 1,75 нс
    Входной импеданс 1 МОм/16 пФ;
    50 Ом ±1,5%
    Макс. вх. напряжение 400 В при 1 МОм;
    5 В при 50 Ом
    Связь по входу открытый, закрытый, земля
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
    Коэффициент развертки (Кразв) 2,5 нс - 50 с/дел
    Погрешность установки Кразв 0,01%
    СИНХРОНИЗАЦИЯ
    Источник синхросигнала Каналы 1, 2, внешний
    Режим запуска развертки Автоколебательный, ждущий
    Виды синхронизации Фронт, длительность, ТВ, время нарастания
    АНАЛОГОВО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
    Разрешение по вертикали 8 бит
    Максимальная частота дискретизации на канал 2 ГГц (при объединении каналов)
    Эквивалентная частота дискретизации до 50 ГГц на канал (ручной выбор)
    Объем памяти на канал 10 кБ (20 кБ при объединении каналов)
    Режим сбора данных Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопл. (1 с, 2 с, 5 с, бесконеч., выкл.), самописец (от 100 мс/дел)
    КУРСОРНЫЕ ИЗМЕРЕНИЯ
    Ручной режим ΔU; ΔT; 1/ΔT
    АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ
    По вертикали Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, среднеквадратич., выбросы на вершине и в паузе
    По горизонтали Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка (фаза и время - 9 видов)
    ПРОБНИК
    Тип (пассивный) РР015
    Полоса пропускания (-3 дБ) 200 МГц
    Коэффициент деления 10:1 и 1:1
    Входное сопротивление 10 МОм // 12 пФ
    ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
    Интерфейс На передней панели: USB для сохранения данных на задней панели: RS-232 и USB для дистанционного управления
    Математика Сложение, вычитание, умножение, деление, БПФ (на участке 1 кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
    Документирование результатов Возможность сохранения 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Запись и воспроизв. до 2500 кадров
    ОБЩИЕ ДАННЫЕ
    ЖК-дисплей Цветной (TFT, 320.240 точек). Диагональ 14,5 см
    Напряжение питания 100…240 В (± 10 %), 50 Гц
    Габаритные размеры 159 х 133 х 336 мм
    Масса 3 кг

  • Комплект поставки WA 224

    № Наименование Количество
    1. Шнур питания 1
    2. Прибор 1
    3. Делитель 1:1/1:10 4
    4. Руководство по эксплуатации 1
    5. Программное обеспечение (EasyScope) 1
    6. Съемная крышка передней панели 1

    Дополнительная комплектация WA 224:

    (Поставляется по отдельному заказу)

    № Наименование
    1. Сумка-кейс
