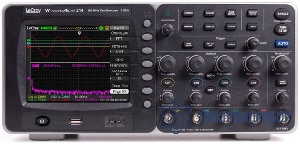

WA 204 — осциллограф цифровой запоминающий 4-x канальный

Код товара: 25604
  • 44630-10

    • Гарантия

      3 года

    • Госреестр СИ РФ

      44630-10

    • Производитель

      LeCroy, США

    Особенности осциллографа WA 204:

    • 4 канала;
    • Полоса пропускания 60 МГц;
    • Макс. частота дискретизации 1 ГГц;
    • Эквивалентная частота дискретизации 50 ГГц;
    • Объем памяти на канал 10 К;
    • USB на передней панели (сохранение данных), LAN и USB на задней панели (дистанционное управление);
    • 5 функций математики: сложение, вычитание, умножение, деление, БПФ при длине памяти 1 К;
    • Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный), усреднение (4/.../256);
    • Автоматические (32 параметра) и курсорные измерения;
    • Измерение временных задержек между сигналами (фаза и время - 9 видов)
    • Режим «покадровой» регистрации осциллограмм (запись и воспроизведение до 2500 кадров), накопление (1 с, 2 с, 5 с, бесконечно, выкл.);
    • Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допускового контроля;
    • Расширенная синхронизация: фронт, длительность, ТВ, время нарастания;
    • Пиковый детектор 10 нс;
    • Цветной ЖК-дисплей с диагональю 14,5 см.

  • Технические характеристики осциллографа WA 204:

    Параметр Значения
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
    Число каналов 4
    Полоса пропускания (-3 дБ) 60 МГц
    Коэффициент отклонения (Коткл) 2 мВ/дел…5 В/дел
    Погрешность установки Коткл ± 3%
    Время нарастания (не более) 5,8 нс
    Входной импеданс 1 МОм/13 пФ
    Макс. вх. напряжение 400 В (х10)
    Связь по входу открытый, закрытый, земля
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
    Коэффициент развертки (Кразв) 5 нс - 50 с/дел
    Погрешность установки Кразв 0,01%
    СИНХРОНИЗАЦИЯ
    Источник синхросигнала Каналы 1, 2, внешний
    Режим запуска развертки Автоколебательный, ждущий
    Виды синхронизации Фронт, длительность, ТВ, время нарастания
    АНАЛОГОВО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
    Разрешение по вертикали 8 бит
    Максимальная частота дискретизации на канал 1 ГГц
    Эквивалентная частота дискретизации до 50 ГГц на канал (ручной выбор)
    Объем памяти на канал 10 кБ (20 кБ при объединении каналов)
    Режим сбора данных Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопл. (1 с, 2 с, 5 с, бесконеч., выкл.), самописец (от 100 мс/дел)
    КУРСОРНЫЕ ИЗМЕРЕНИЯ
    Ручной режим ΔU; ΔT; 1/ΔT
    АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ
    По вертикали Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, среднеквадратич., выбросы на вершине и в паузе
    По горизонтали Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка (фаза и время - 9 видов)
    ПРОБНИК
    Тип (пассивный) РР013 / PP014
    Полоса пропускания (-3 дБ) 60 МГц
    Коэффициент деления 10:1 и 1:1
    Входное сопротивление 10 МОм // 12 пФ
    ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
    Интерфейс На передней панели: USB для сохранения данных на задней панели: RS-232 и USB для дистанционного управления
    Математика Сложение, вычитание, умножение, деление, БПФ (на участке 1 кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
    Документирование результатов Возможность сохранения 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Запись и воспроизв. до 2500 кадров
    ОБЩИЕ ДАННЫЕ
    ЖК-дисплей Цветной (TFT, 320.240 точек). Диагональ 14,5 см
    Напряжение питания 100…240 В (± 10 %), 50 Гц
    Габаритные размеры 159 х 133 х 336 мм
    Масса 3 кг

  • Комплект поставки WA 204

    № Наименование Количество
    1. Шнур питания 1
    2. Прибор 1
    3. Делитель 1:1/1:10 4
    4. Руководство по эксплуатации 1
    5. Программное обеспечение (EasyScope) 1
    6. Съемная крышка передней панели 1

    Дополнительная комплектация WA 204:

    (Поставляется по отдельному заказу)

    № Наименование
    1. Сумка-кейс
