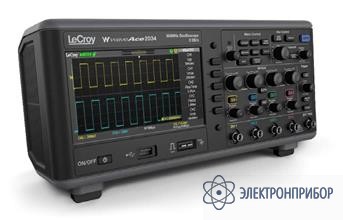

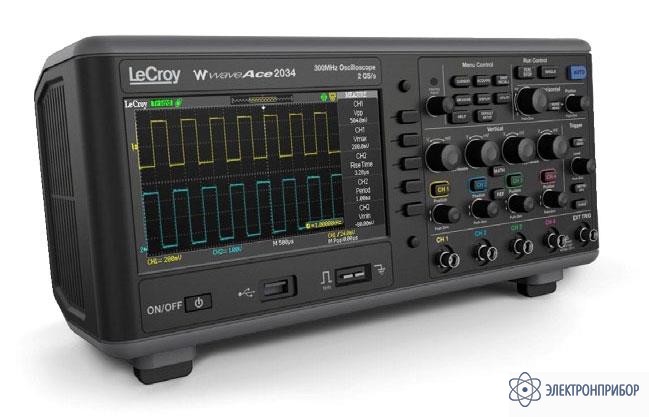

WA 2024 — осциллограф цифровой запоминающий
Код товара: 31287-
-
Гарантия
3 года
-
Госреестр СИ РФ
53945-13 -
Производитель
Особенности осциллографа цифрового запоминающего WA 2024
- Количество каналов: 4
- Полоса пропускания 200 МГц
- Макс. частота дискретизации 2 ГГц; эквив. до 50 ГГц (периодич. сигнал)
- Макс. объем памяти: 24 кБ
- Интерполяция: Sin X/х, линейная
- 5 функций математики: сложение, вычитание, умножение, деление, БПФ при длине памяти 1кБ; усреднение (4 /16…128/ 256)
- Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
- Автоматические (до 32-х параметров) и курсорные Δ-измерения
- Режим автоизмерения задержек 2-х сигналов (фаза и время - 8 параметров)
- Режимы: «покадровой» регистрации осциллограмм (запись и воспроизведение до 2500 кадров),пиковый детектор 10 нс
- Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допускового контроля, выход сигнала «Годен/негоден»
- Расширенная синхронизация: фронт, длительность, ТВ, время нарастания
- Большой цветной ЖК-дисплей: 8?18 дел., диагональ 17,8 см., режим послесвечения (1 с, 2 с, 5 с, беск., выкл.)
- Интерфейс: USB 2.0 для управления и записи данных (2)
-
-
Технические характеристики осциллографа цифрового запоминающего WA 2024:
Параметр Значение Канал вертикального отклонения Число каналов 4 Полоса пропускания (-3 дБ) 0…200 МГц Коэффициент отклонения (Коткл.) 2 мВ/дел…5 В/дел Погрешность уст. Коткл. ± 3% Время нарастания 1,75 нс Входной импеданс 1 МОм/18 пФ, 50 Ом Максимальное входное напряжение 400 В пик (х10) (1 МОм), 5 Вскз (50 Ом) Связь по входу Открытый (1 МОм), закрытый (1 МОм, 50 Ом), земля Коэффициент деления 1х, 10х, 100х, 1000х Канал горизонтального отклонения Коэффициент развертки (Кразв.) 2,5 нс - 50 с/дел Погрешность установки Кразв. 0,01% Режимы работы Основной, окно, ZOOM окна, самописец, X-Y Синхронизация Источники синхросигнала Любой из каналов или внешний источник Режимы запуска развертки Автоколебательный, ждущий Виды синхронизации Фронт/срез, длительность, ТВ, время нарастания, попеременно (ALT) Аналого-цифровое преобразование Разрешение по вертикали 8 бит Макс. частота дискретизации 2 ГГц при объединении каналов, 1 ГГц на канал Эквивалентная частота дискретизации 50 ГГц на канал Интерполяция Линейная, Sin X / X Объем памяти 12 кБ на канал (24 кБ при объед. каналов) Режимы сбора данных Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, самописец (от 100 мс/дел) Курсорные измерения Режимы ручной, автоизмерения, слежение (трэк) Виды измерений ΔU; ΔT; 1/ΔT Автоматические измерения По вертикали Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе По горизонтали Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза Измерение задержки 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF Дополнительные возможности Интерфейс На передней панели: USB для сохранения данных На задней панели: USB, LAN для дистанционного управления Математика Сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный) Документирование результатовСохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения Общие данные ЖК-дисплей TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел) Напряжение питания 100…240 В (±10 %), 50 Гц Габаритные размеры 360 × 163× 124,1 мм Масса 3,33 кг -
Комплект поставки WA 2024
№ Наименование Количество 1. Осциллограф цифровой запоминающий WA 2024 1 2. Шнур питания 1 3. Делитель 1:1/1:10 2 4. Руководство по эксплуатации 1 -
