Осциллографы лабораторные

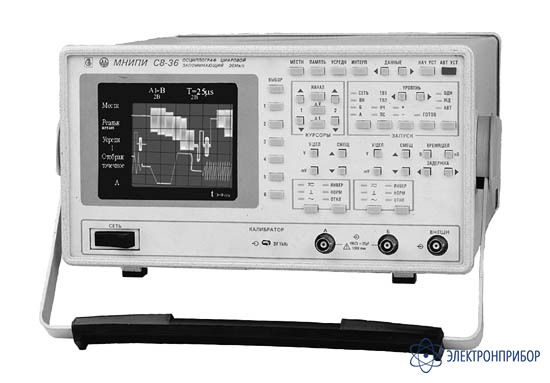

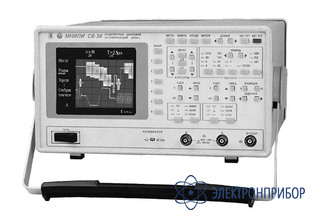

С8-36 — осциллограф запоминающий цифровой двухканальный

Код товара: 35896

  • Назначение осциллографа запоминающего цифрового двухканального С8-36

    Прибор С8-36 - цифровой запоминающий осциллограф - прибор общего назначения, исследует сигналы в полосе частот до 50 МГц. Осциллограф регистрирует однократные сигналы с максимальной частотой выборки 20 Мвыб/сек на канал и периодические до 10 Гвыб/сек.

    Осуществляя цифровую обработку и запоминание сигналов, С8-36 значительно облегчает наблюдение переходных процессов, медленно меняющихся и одиночных событий.

    Широкие функциональные возможности включают: автопоиск периодических сигналов в диапазоне от 100 Гц до 40 МГц, хранение в памяти до 4х сигналов, отображение одновременно до 4х осциллограмм (2 сигнала в реальном времени и 2 сигнала, записанных в цифровую память), пред- и послезапуск, режим усреднения и накопления данных.

    Осциллограф С8-36 обеспечивает автоматические измерения следующих параметров: амплитуда импульсов, размах сигнала, среднеквадратическое значение периодического сигнала, период, частота, длительность импульсов, время нарастания и спада импульсов.

    Передвижные маркеры позволяют измерить любой участок сложного сигнала по вертикали и горизонтали (дельта-измерения).

    Встроенная энергонезависимая память сохраняет режимы предыдущего сеанса работы, установленные до отключения прибора от сети питания.

    С8-36 позволяет работать с полным TV-сигналом любой формы.

    Особенности осциллографа запоминающего цифрового двухканального С8-36

    • Обработка сигнала, зарегистрированного в памяти
    • Диагностика основных функциональных узлов
    • Хранение в памяти не менее 4х сигналов
    • Режим усреднения для периодического сигнала
    • Выделение заданной строки из TV сигнала
    • Интерфейс RS-232С
    • Автоматические и курсорные измерения
    • Режим накопления
    • Встроенный VGA - монитор
    • Частота дискретизации 20 М выб/с на канал

  • Технические характеристики осциллографа запоминающего цифрового двухканального С8-36

    Параметр Значение
    Вертикальное отклонение
    Число каналов 2
    Полоса пропускания:
    для периодических сигналов
    для однократных сигналов
    50 мГц
    2 МГц
    Коэффициенты отклонения 5 мВ/дел-5 В/дел (шаг 1-2-5)
    Погрешность амплитудных измерений ≤ 2,5%
    Время нарастания ПХ ≤ 7,5 нс
    Входной импеданс 1 МОм, 25 пФ
    Входное напряжение:
    максимальное
    с делителем 1:10
    80 В
    250 В
    Горизонтальное отклонение
    Коэффициенты развёртки 5 нсек/дел-25 сек/дел (шаг 1-2-5)
    Погрешность временных измерений ≤ 1, 5%
    Частота дискретизации:
    для однократных сигналов
    для периодических сигналов
    20 Мвыб/с на канал
    10 Гвыб/с на канал
    Объём памяти 4 К x канал
    Режимы развёртки автоматический, ждущий, однократный от 2,5 мкс/дел до 25c /дел, по заданной TV-строке
    Синхронизация Внутренняя, внешняя, от сети, по заданной TV -строке
    Режимы сбора данных:
    Автоматическая установка размеров изображения по вертикали и горизонтали (автопоиск) для периодических сигналов, предпослезапуск не менее 64 экранов на всех развёртках, режим усреднения и накопления, хранение в памяти до 4х сигналов, запись и хранение однократных сигналов с возможностью масштабирования
    Цифровые измерения:
    Измерения между маркерами (дельта-измерения), автоматическое измерение: амплитуды импульсов с плоской вершиной, размаха сигнала, среднего и среднеквадратического значения периодического сигнала, периода и частоты периодического сигнала, длительности импульса на уровне 0,5, времени нарастания и спада импульсов между уровнями 0,1-0,9
    Вывод данных:
    VGA-монитор, отображение одновременно до 4х осциллограмм (2 сигнала записываемых в цифровую память и 2 сигнала записанных ранее), отображение сигналов записанных в память с линейной или синусоидальной интерполяцией, отображение текущих сигналов точками или векторами
    Общие характеристики
    Встроенный калибратор "меандр" (1000±3) Гц, (3±0,018) В
    Интерфейс RS-232C
    Дополнительные возможности:
    Обработка сигнала зарегистрированного в памяти, энергонезависимая память для хранения установленных режимов работы, диагностика основных функциональных узлов, раздельная программная регулировка яркости отображения сигналов, масштабных сеток и знаковой информации, программный выбор русского или английского языка для отображения знаковой информации, калибровка под управлением процессора
    Тип экрана 16ЛК-6Б
    Размер экрана 80x100 мм
    Питание (220 ±22) В, (48-63) Гц
    Потребляемая мощность 160 В · А
    Габаритные размеры (HxWxD) 166x338x381 мм
    Масса 8,5 кг
    Условия эксплуатации:
    Рабочая температура
    Влажность
    5°С - 40°С
    80% при 25 °С

  • Комплект поставки С8-36

    № Наименование Количество
    1. Осциллограф запоминающий цифровой двухканальный С8-36 1
