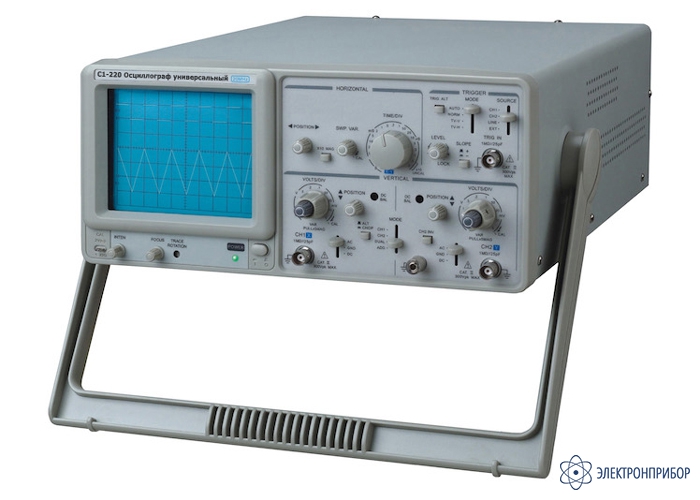

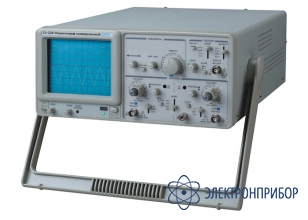

С1-220 — осциллограф универсальный 20 МГц

Код товара: 71054

  • Описание осциллографа универсального 20 МГц С1-220:

    С1-220 является двухканальным осциллографом с полосой пропускания 20 МГц. Обладает высокой чувствительностью и ТВ синхронизацией. Модуляция яркости луча (Z-вход). Высокая надежность.

    Преимуществом аналогового осциллографа является отсутствие шумов, имеющих по своей сути цифровую природу, а именно отсутствует шум АЦП, который проявляется в виде ступенчатой осциллограммы на цифровых приборах.

    Если для вас очень важна точность в передаче формы исследуемого сигнала, тогда ваш выбор — аналоговый прибор.

  • Технические характеристики осциллографа универсального 20 МГц С1-220:

    Параметр Значение
    Канал вертикального отклонения
    Полоса пропускания 0…20 МГц (-3 дБ) (0…7 МГц при усилении х5)
    Коэффициент отклонения (Коткл.) 5 мВ/дел…5 В/дел (шаг 1-2-5), усиление x5
    Погрешность установки Коткл. ±3% (±5% при усилении х5)
    Регулировка Коткл. Плавное перекрытие в 2,5 раза
    Время нарастания ≤17,5 нс (≤50 нс при усилении x5)
    Входной импеданс 1 МОм / 45 пФ
    Макс. входное напряжение 300 В (DC+AСпик., до 1 кГц)
    Режимы работы Канал А, канал В, канал В инвертированный,
    каналы А+В, каналы А и В последовательно или попеременно
    Выход канала А ≥20 мВ/дел на 50 Ом
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв.) 0,2 мкс/дел…0,5 с/дел (шаг 1-2-5), растяжка x10
    Погрешность установки Кразв. ±3% (±5% при растяжке х10)
    Регулировка Кразв. Плавное перекрытие в 2,5 раза
    Синхронизация
    Источники синхронизации Автовыбор, канал А, канал В, сеть, внешний
    Режимы запуска развертки Автоколебательный, ждущий, ТВ (кадр, строка)
    Уровень внеш синхронизации До 300 В (DC+ACпик., до 1 кГц)
    Вход внешней синхронизации 1 МОм / 45 пФ
    Режим X-Y
    Полоса пропускания 0…500 кГц (-3 дБ)
    Коэффициент отклонения 5 мВ/дел…5 В/дел (±4%)
    Разность фаз X-Y ≤3° в диапазоне 0…50 кГц
    Z-вход
    Частотный диапазон 0…2 МГц
    Диапазон напряжения 0...5 В (макс. до 30 В DC+ACпик., до 1 кГц)
    Входное сопротивление 47 кОм
    ЭЛТ
    Размер экрана 8 x 10 дел. (1 дел.=10 мм)
    Напряжение ускорения 2 кВ
    Общие данные
    Напряжение питания 230 В ± 15%, 50 / 60 Гц
    Потребляемая мощность 45 ВА
    Габаритные размеры 350х190х460 мм
    Масса 8,0 кг

  • Комплект поставки С1-220

    № Наименование Количество
    1 Осциллограф универсальный 20 МГц С1-220 1
    2 Шнур сетевой 1
    3 Пробник-делитель 2
    4 Паспорт 1
