Осциллографы лабораторные

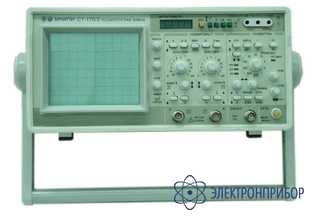

С1-170/2 — осциллограф-мультиметр аналоговый двухканальный

Код товара: 35894

  • Назначение осциллографа-мультиметра аналогового двухканального С1-170/2

    Прибор С1-170/2 - аналоговый осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0 - 50 МГц со встроенным мультиметром, измеряющим напряжение и силу постоянного тока, среднее квадратическое значение напряжения и силы переменного тока, электрическое сопротивление постоянному току.

    Осциллограф С1-170/2 может применяться при измерении электрических сигналов в лабораторных и цеховых условиях эксплуатации.

    Особенности осциллографа-мультиметра аналогового двухканального С1-170/2

    • Полоса пропускания 0-50 МГц
    • Режим X-Y с калиброванным коэффициентом отклонения
    • Два канала
    • Встроенный мультиметр (3,5 разряда, СИД) U=, U~, I=, I~, R
    • Автоматический выбор предела

  • Технические характеристики осциллографа-мультиметра аналогового двухканального С1-170/2

    Параметр Значение
    Вертикальное отклонение
    Число каналов 2
    Полоса пропускания 0 - 50 мГц
    Коэффициенты отклонения 2 мВ/дел-10 В/дел (шаг 1-2-5)
    Погрешность установки ±3 %, ±4 % с делителем 1:10
    Время нарастания ПХ ≤ 14 нс
    Входной импеданс 1 МОм/232 пФ, (10 МОм/12 пФ с делителем 1:10 )
    Входное напряжение:
    с открытым входом
    с закрытым входом
    с делителем 1:10
    ≤110
    ≤110
    ≤250
    Режимы по вертикали:
    Канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, суммирование каналов
    Горизонтальное отклонение
    Коэффициенты развёртки 100 нсек/дел-0,2 сек/дел (шаг 1-2-5)
    Погрешность установки ±4 %, с растяжкой ±5 %
    Растяжка развёртки x 10
    Режимы развёртки автоколебательный, ждущий
    Синхронизация
    Источники канал А, канал Б, сеть, внешний
    Вход и уровень внешней синхронизации 1 Мом/25 пФ; 0,2 - 10 В
    Режим X-Y:
    Наличие режима X-Y в полосе 20 Гц-1 МГц, коэфициенты отклонения 2 мВ/дел - 10 В/дел ±10 %)
    Общие характеристики
    Встроенный калибратор "меандр" (1000±10) Гц, (0,6±0,006) В
    Размер экрана 80x100 мм
    Питание 230 В ±10%, 50 Гц
    Потребляемая мощность 90 В · А
    Габаритные размеры (HxWxD) 140x300x385 мм
    Масса 7 кг
    Условия эксплуатации:
    Рабочая температура
    Влажность
    5°С - 40°С
    80% при 25 °С
    Мультиметр
    Напряжение постоянного тока
    Диапазон измерений 1 мВ - 500 В
    Пределы измерений 2, 20, 200, 500 В
    Погрешность измерений 0,1 %
    Напряжение переменного тока
    Диапазон измерений 1 мВ - 500 В
    Пределы измерений 2, 20, 200, 500 В
    Погрешность измерений 0,25 %
    Диапазон частот 40 Гц - 100 КГц
    Постоянный ток
    Диапазон измерений 1 мА - 2000 мА
    Пределы измерений 2000 мА
    Погрешность измерений 0,25 %
    Переменный ток
    Диапазон измерений 1 мА - 2000 мА
    Пределы измерений 2000 мА
    Погрешность измерений 0,5 %
    Диапазон частот 40 Гц - 5 КГц
    Сопротивление
    Диапазон измерений 1 Ом - 2 МОм
    Пределы измерений 2, 20, 200, 2000 кОм
    Погрешность измерений 0,2 %
    Общие характеристики
    Выбор поддиапазона Автоматический
    Индикатор СИД 3,5 разряда

  • Комплект поставки С1-170/2

    № Наименование Количество
    1. Осциллограф универсальный аналоговый двухканальный С1-170/2 1
