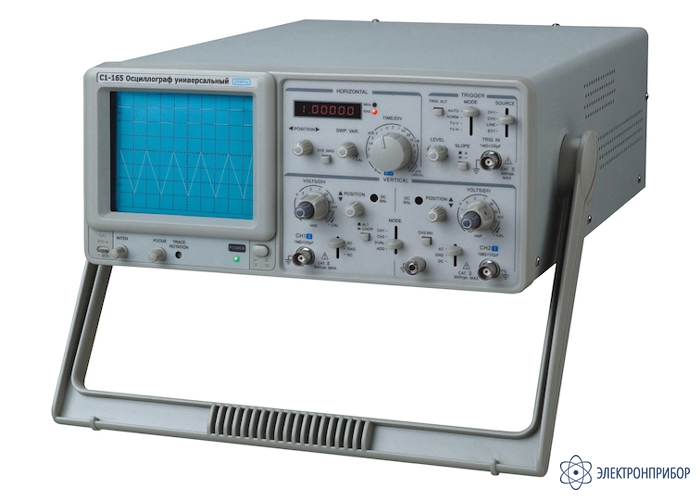

С1-165 — осциллограф универсальный 20 МГц

Код товара: 71057

  • Описание осциллографа универсального 20 МГц С1-165:

    С1-165 является двухканальным осциллографом с полосой пропускания 20 МГц. Обладает высокой чувствительностью и ТВ синхронизацией. Имеется встроенный частотомер с цифровым табло на фронтальной части прибора. Преимуществом аналогового осциллографа С1-165 является отсутствие шумов, имеющих по своей сути цифровую природу, а именно отсутствует шум АЦП, который проявляется в виде ступенчатой осциллограммы на цифровых приборах.

    Если для вас очень важна точность в передаче формы исследуемого сигнала, тогда ваш выбор — аналоговый прибор.

  • Технические характеристики осциллографа универсального 20 МГц С1-165:

    Параметр Значение
    Число каналов 2
    Полоса пропускания (0 … 20) МГц
    Вертикальное отклонение
    Режимы работы наблюдение сигналов по каналам 1 и 2;
    суммы сигналов каналов 1 и 2;
    каналов поочередно и прерывисто;
    инвертирование сигнала в канале 2;
    просмотр телевизионного сигнала
    Коэффициент отклонения 1 мВ/дел … 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5)
    С делителем 1:10 10 мВ/дел … 50 В/дел
    Основная погрешность ±3%
    Плавная регулировка коэффициента отклонения 2,5 раза
    Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе 300 В
    Входное активное сопротивление 1 МОм
    С делителем 1:10 10 МОм
    Входная емкость 25 пФ
    С делителем 1:10 20 пФ
    Коэффициент развязки между каналами
    В диапазоне частот до 7 МГц 10 000
    В диапазоне частот до 20 МГц 5 000
    Горизонтальное отклонение
    Коэффициент развертки 0,2 мкс/дел … 200 мкс/дел (ступенчато соответственно ряду чисел 1, 2, 5)
    Увеличение коэффициента развертки от калиброванного значения 2,5 раза (плавно)
    Основная погрешность ±3%
    Погрешность при использовании растяжки ±5%
    Растяжка развертки 10 раз
    Режим работы развертки автоколебательный, ждущий, ТВ-кадр,ТВ-строка, блокировка уровня запуска.
    Синхронизация
    Виды синхронизации сигналом канала 1, сигналом канала 2, от сети, от внешнего источника.
    Диапазон частот 20 Гц … 20 МГц
    Амплитуда внешней синхронизации (0,2 … 10) В
    Нестабильность синхронизации 0,1 дел
    Общие характеристики
    Встроенный калибратор выдает импульсы прямоугольной формы (меандр):
    - амплитуда
    - частота
    2 В, погрешность ±2%
    1 кГц, погрешность ±2%
    Размер экрана ЭЛТ 80×100 мм (8×10 делений)
    Ширина линии луча 0,8 мм
    Электропитание:
    - от сети переменного тока
    - потребляемая мощность
    220 В, 50 (60) Гц
    55 В-А
    Условия эксплуатации
    Температура окружающей среды +5 … +40 °C
    Относительная влажность при температуре +25°C 85%
    Время непрерывной работы в рабочих условиях 8 ч
    Габаритные размеры 60 × 145 × 440 мм
    Масса 7,2 кг (в упаковке 8,8 кг)
    Дополнительные функции Частотомер 20 Гц … 20 МГц
    Пределы допускаемого значения погрешности:
    - в диапазоне частот от 20 Гц до 1 кГц
    - в диапазоне частот от 1 кГц до 20 МГц
    ±1,0 Гц
    ±0,1%

  • Комплект поставки С1-165

    № Наименование Количество
    1 Осциллограф универсальный 20 МГц С1-165 1
    2 Шнур сетевой 1
    3 Пробник-делитель 2
    4 Паспорт 1
