Осциллографы лабораторные

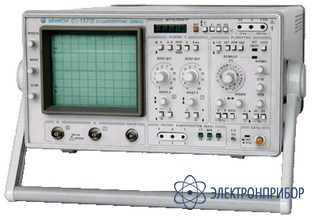

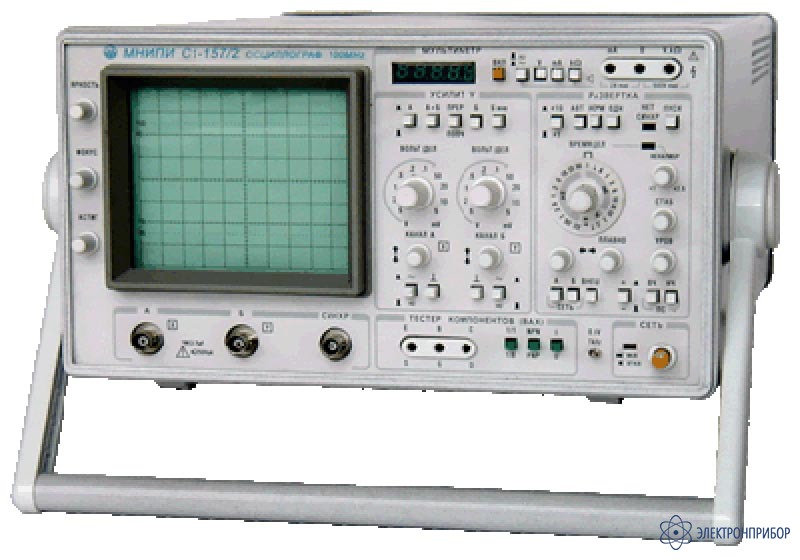

С1-157/2 — осциллограф аналого-цифровой двухканальный

Код товара: 35866

  • Назначение осциллографа аналого-цифрового двухканального С1-157/2

    С1-157/2 - универсальный многофункциональный аналоговый осциллограф, предназначен для исследования электрических сигналов путем визуального наблюдения и измерения их параметров по шкале экрана ЭЛТ в полосе частот 0-100 МГц.

    Встроенные тестер компонентов и мультиметр позволяют только этим прибором на рабочем месте решать практически большинство измерительных задач, возникающих при исследовании и измерении электрических сигналов не прибегая к использованию других приборов.

    С1-157/2 позволяет измерять параметры двух- и трехполюсников при помощи встроенного тестера компонентов и наблюдения ВАХ полупроводниковых приборов.

    При исследовании двухполюсников тестер позволяет: проводить измерения по ВАХ, проверять исправность отдельных диодов, стабилитронов (до 12 В), светодиодов, туннельных диодов, переходов Э-Б, Б-К биполярных, И-З, С-З полевых транзисторов; проверять неисправность p-n переходов путем сравнения с аналогичными в исправной схеме, прозванивать цепи.

    При исследовании трехполюсников: наблюдать выходные ВАХ биполярных транзисторов малой и средней мощности в прямом и инверсном режимах, определять статический коэффициент передачи в схеме с ОЭ, коэффициент передачи в инверсном режиме, напряжение Эрли, пробивные напряжения p-n переходов; по выходным ВАХ полевых транзисторов малой мощности определять начальный ток стока, напряжение отсечки, коэффициент усиления.

    Тестер удобен при входном контроле полупроводниковых приборов и подборе транзисторов в согласованные пары.

    Встроенный многофункциональный мультиметр позволяет проводить высокоточные измерения напряжений постоянного и переменного токов, постоянных и переменных токов и сопротивлений в широких пределах. Прибор позволяет измерять среднеквадратическое значение переменного напряжения сигнала форма которого одновременно наблюдается на экране осциллографа. Мультиметр отличается удобством при проведении измерений, все его органы управления расположены на передней панели осциллографа ( а не сбоку). Выбор пределов измерений осуществляется автоматически.

    Особенности осциллографа аналого-цифрового двухканального С1-157/2

    • Полоса пропускания 0-100 МГц
    • Два канала
    • Режим X-Y выхода с калиброванным коэффициентом отклонения
    • Модуляция яркости луча (Z-вход)
    • Встроенный тестер компонентов
    • Выход (Z-выход) положительного импульса прямого входа
    • Встроенный мультиметр (3,5 разряда, СИД) Uпост, Uперем., Iпост, Iперем., R
    • Автоматический выбор предела

  • Технические характеристики осциллографа аналого-цифрового двухканального С1-157/2

    Параметр Значение
    Вертикальное отклонение
    Число каналов 2
    Полоса пропускания: 0-100 мГц
    Коэффициенты отклонения 5 мВ/дел-5 В/дел
    Погрешность установки ± 3%
    Время нарастания ПХ ≤ 3,5 нс
    Входной импеданс 1 МОм/25 пФ, (с делителем 1:10 10 МОм/12 пФ)
    Входное напряжение:
    с открытым входом
    с закрытым входом
    с делителем 1:10
    ≤90
    ≤100
    ≤250
    Режимы по вертикали:
    Вход открытый, закрытый, канал1, канал2, канал2 инвертированный, каналы 1 и 2 прерывисто./поочерёдно, суммирование каналов
    Горизонтальное отклонение
    Коэффициенты развёртки 20 нсек/дел-0,2 сек/дел, плавн. перекр. в 2,5 раза
    Погрешность установки ± 4% , с растяжкой ±5%
    Растяжка развёртки x 10
    Режимы развёртки автоколебательный, ждущий, однократный
    Синхронизация
    Источники канал 1, канал 2, сеть, внешний, фильтры ФНЧ, ФВЧ
    Внешняя синхронизация 100 МГц; 0,2-10 В
    Задержка изображения обеспечивает возможность наблюдение переднего фронта
    режим X-Y:
    Наличие режима X-Y в полосе 20 Гц-3 МГц, коэффициент отклонения 5 мВ/дел-5 В/дел ±10%
    Z - вход:
    частотный диапазон 0-3 МГц, входной импеданс 100 кОм/50 пФ
    Тестер компонентов
    ось Х ±12 В
    ось Y ±12 мА
    Тестовый ток базы ступеньки (0; 20; 40; 60; 80) мкА, коэффициент. деления 1/8
    Тестовое напряжение З-И ступеньки (0; 2; 4; 6; 8) В, коэффициент деления 1/8
    Общие характеристики
    Встроенный калибратор "меандр" (1000±10) Гц, (0,6±0,006) В
    Размер экрана 80x100 мм
    Питание 220 В ±10%, 50 Гц
    Потребляемая мощность 80 В · А
    Габаритные размеры (HxWxD) 160x300x385 мм
    Масса 8 кг
    Условия эксплуатации:
    Рабочая температура
    Влажность
    5°С - 40°С
    80% при 25 °С
    Мультиметр
    Напряжение постоянного тока
    Диапазон измерений 1 мВ - 500 В
    Пределы измерений 2, 20, 200, 500 В
    Погрешность измерений ±0,1% + 2 ед. мл. раз.
    Разрешение по вертикали 8 бит, на экране 200 отсчётов
    Напряжение переменного тока
    Диапазон измерений 1 мВ - 500 В
    Пределы измерений 2, 20, 200, 500 В
    Погрешность измерений от ±(0,3%+2 ед. мл. раз.) до ±(1%+20ед. мл. раз.)
    Диапазон частот 40 Гц - 100 КГц
    Постоянный ток
    Диапазон измерений 1 мА - 2000 мА
    Пределы измерений 2000 мА
    Погрешность измерений ±(0,25% + 2 ед. мл. раз.)
    Переменный ток
    Диапазон измерений 1 мА - 2000 мА
    Пределы измерений 2000 мА
    Погрешность измерений ±(0,5% + 2 ед. мл. раз.)
    Диапазон частот 40 Гц - 5 КГц
    Сопротивление
    Диапазон измерений 10 Ом - 2 МОм
    Пределы измерений 2, 20, 200, 2000 кОм
    Погрешность измерений ±(0,2% + 2 ед. мл. раз.)
    Диапазон частот 40 Гц - 5 КГц
    Общие характеристики
    Выбор поддиапазона Автоматический
    Индикатор СИД 3,5 разряда

  • Комплект поставки С1-157/2

    № Наименование Количество
    1. Осциллограф аналого-цифровой двухканальный С1-157/2 1
