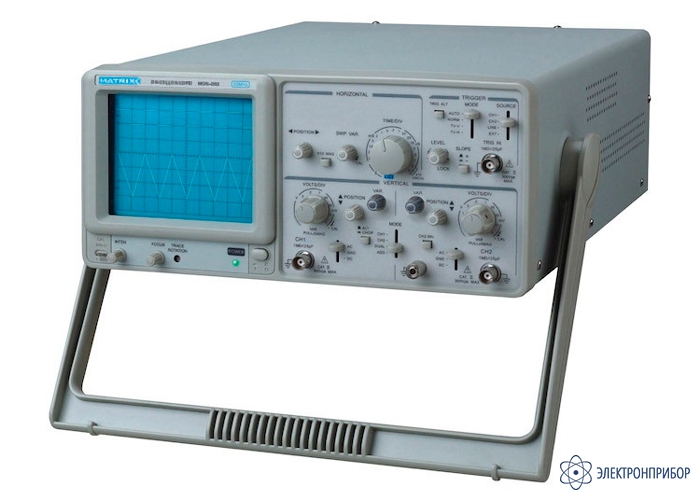

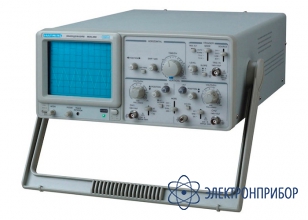

MOS-620 — осциллограф универсальный 20 МГц

Код товара: 71056

  • Описание осциллографа универсального 20 МГц MOS-620:

    MOS-620 является аналоговым двухканальным осциллографом. Предназначен для исследования формы электрических сигналов и измерения параметров сигналов в диапазоне частот до 20 МГц, длительностью от 0,2 мс до 0,5 с. Преимуществом аналогового осциллографа MOS-620 является отсутствие шумов, имеющих по своей сути цифровую природу. ТВ синхронизация (кадр, строка), режим Х-Y. Все данные выводятся с помощью ЭЛТ высокой яркости на экран размером 80х100 мм.

    В комплекте с прибором поставляется руководство по эксплуатации. По требованию заказчика оформляется сертификат о поверке.

  • Технические характеристики осциллографа универсального 20 МГц MOS-620:

    Параметр Значение
    Количество каналов 2
    Полоса пропускания 20 МГц
    Основная погрешность не более 3%
    Чувствительность 5 мВ/дел - 5 В/дел (10 ступеней)
    Связь по переменному току (AC coupling) <10 Гц (при 100 кГц)
    Время нарастания 17,5 нс
    Входной импеданс 1 МОм
    Входная емкость 25 пФ
    Вертикальное отклонение
    Коэффициент отклонения 5 мВ/дел. - 5 В/дел.
    Регулировка коэффициента отклонения плавное перекрытие в 2,5 раза
    Режимы работы канал 1, канал 2, сумма сигналов каналов 1 и 2, каналы поочередно или прерывисто, канал 2 инвертированный
    Максимальное входное напряжение (с пробником) 300 В пик-пик (АС до 1 кГц)
    Горизонтальное отклонение
    Коэффициент развертки 0,2 мкс/дел. - 0,5 с/дел. (ступенчато 20, соответственно ряду 1, 2, 5)
    Погрешность установки ±3% (при растяжке х10: ±5%)
    Регулировка коэффициента развертки плавное перекрытие в 2,5 раза
    Растяжка развертки X10
    Синхронизация (Trigger)
    Источник канал 1, канал 2, альтернативный, сеть, внешний
    Режим работы авто, ждущий, ТВ-кадр,ТВ-строка, блокировка уровня запуска
    связь синхронизации (Trigger coupling) от 20 Гц до полного диапазона
    Вход внешней синхронизации импеданс 1 МОм, емкость 25 пФ
    Уровень внешней синхронизации до 300 В (DC+AC пик, частота до 1 кГц)
    Режим X – Y
    Полоса частот 0 – 500 кГц (-3 дБ)
    Коэффициент отклонения 5 мВ/дел. – 5 В/дел. (±3%)
    Разность фаз X-Y ≤3° (до 50 кГц)
    Остальные параметры
    Экран электронно-лучевая трубка 6 дюймов, 8х10 дел., 1 дел. = 1 см
    Питание 220/110 В (±10%), 50 - 60 Гц
    Потребляемая мощность до 35 ВА
    Условия эксплуатации температура 10 - 40 °C, влажность до 80%
    Габаритные размеры 310х150х455 мм
    Масса 8 кг

  • Комплект поставки MOS-620

    № Наименование Количество
    1 Осциллограф универсальный 20 МГц MOS-620 1
    2 Шнур сетевой 1
    3 Пробник-делитель 2
    4 Паспорт 1
