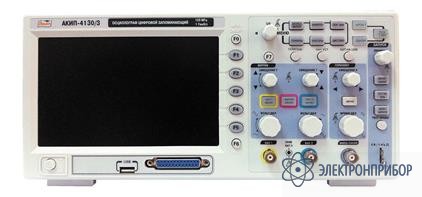

АКИП-4130/3 — цифровой запоминающий осциллограф

Код товара: 30989

    • Гарантия

      1 год

    • Производитель

      АКИП

    Назначение цифрового запоминающего осциллографа АКИП-4130/3

    Цифровой запоминающий осциллограф АКИП-4130/3 — предназначен для контроля исправности приборов, мониторинга тока нагрузки и определения мест возникновения короткого замыкания на землю, обрыва линии и повреждения изоляции в электросетях.

    Особенности цифрового запоминающего осциллографа АКИП-4130/3:

    • Осциллографы смешанных сигналов со встроенным 16 канальным логическим анализатором
    • Количество каналов: 2 аналоговых + 16 цифровых канала
    • Полоса пропускания 100 МГц
    • Макс. частота дискретизации 1 ГГц (эквивалентная 25 ГГц)
    • Макс. объём памяти: 512 кБ на канал (1 Мб – при объединении каналов)
    • Автоматические (23 параметра) и курсорные Δ-измерения
    • Расширенная синхронизация: фронт, длительность, ТВ, время нарастания
    • Наличие математических функций (сложение, вычитание), режим БПФ при длине памяти 1 кБ
    • Режимы: «покадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров)
    • Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
    • Цветной ЖК-дисплей с диагональю 17,8 см (WVGA, 800×480 точек), режим послесвечения (1 с, 2 с, 5 с, беск., выкл.)
    • Интерфейс: USB 2.0 для управления и записи данных (2)

  • Технические характеристики цифрового запоминающего осциллографа АКИП-4130/3:

    Параметр Значение
    Аналоговые каналы
    Канал вертикального отклонения
    Число каналов 2
    Полоса пропускания (-3 дБ) 0…150 МГц
    Ограничение ПП 20 МГц
    Коэффициент отклонения (Коткл.) 2 мВ/дел…5 В/дел
    Погрешность установки Коткл ± 3%
    Время нарастания (не более) 2,3 нс
    Входной импеданс 1 МОм/14 пФ
    Максимальное входное напряжение 400 В пик-пик (х10) ; кат
    Связь по входу открытый
    закрытый
    земля
    Коэффициент деления 1х
    10х
    100х
    1000х
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв.) 4 нс - 40 с/дел
    Погрешность установки Кразв. 0,01%
    Режимы работы основной
    окно
    ZOOM окна
    самописец
    X-Y
    Синхронизация
    Источники синхросигнала канал 1
    канал 2
    внешний
    Режимы запуска развертки автоколебательный
    ждущий
    Виды синхронизации фронт/срез
    длительность
    ТВ
    время нарастания/спада
    попеременно
    (Alt)
    Аналого-цифровое преобразование
    Разрешение по вертикали 8 бит
    Максимальная частота дискретизации 500 МГц на канал (1 ГГц при объединении)
    Эквивалентная частота дискретизации до 25 ГГц на канал (ручной выбор)
    Объем памяти на канал 512 кБ на канал (1 Мб при объединении каналов)
    Быстрая память 4кБ
    40кБ
    Режимы сбора данных стандартная выборка
    усреднение (4 /…/ 256)
    пиковый детектор 10 нс
    самописец (от 100 мс/дел)
    Курсорные измерения
    Режимы ручной
    автоизмерения
    слежение (трэк)
    Виды измерений ΔU; ΔT; 1/ΔT
    Автоматические измерения
    частота
    период
    среднее
    Пик-Пик
    циклСКЗ
    минимум
    максимум
    время нарастания
    время спада
    длит.+
    длит.-
    задержка 1->2 (по фронту; по срезу)
    скважность (положительная, отрицательная)
    верхнее (нижнее, среднее) значение формы сигнала
    амплитуда
    отрицательный выброс
    отрицательный предвыброс
    среднее за период
    скз за период
    Логический анализатор
    Параметры анализатора
    Частота дискретизации 500 МГц
    Внешняя тактовая частота 100 МГц
    Число каналов 16 (разделены на 2 группы)
    Память 512 кБ (делится между активными каналами)
    Порог срабатывания -8 … +8 В
    Максимальное входное напряжение ± 60 В
    Входное сопротивление 200 кОм / 10 пФ
    Синхронизация
    Источник синхросигнала цифровые каналы (D0-D15)
    Виды синхронизации по фронту/спаду
    по ширине импульса
    по шаблону
    по длительности
    по состоянию (высокое, низкое, между)
    Пороговый уровень TTL, CMOS, ECL или заданный (-8 … +8 В)
    Измерения
    Автоматические измерения частота, период
    Курсорные измерения ΔU; ΔT; 1/ΔT
    Общие характеристики
    Дополнительные возможности
    Интерфейс на передней панели: USB для сохранения данных
    на задней панели: USB для дистанционного управления
    Математика сложение
    вычитание
    БПФ (на участке 1 Кб)
    цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
    Документирование результатов сохранение 10 профилей настроек, 10 шаблонов допуск. контроля.

    регистрация в память до 1000 кадров с регулируемой скоростью
    записи и воспроизведения
    Общие данные
    ЖК-дисплей цветной, диагональ 17,8 см (WVGA, разрешение 800×480 точек)
    Напряжение питания 120…240 В (±10 %), 50 Гц
    Потребл. мощность 30 Вт
    Габаритные размеры 313 × 108 × 142 мм
    Масса 2 кг (без аксессуаров)

  • Комплект поставки АКИП-4130/3

    Наименование Количество
    Делитель 1:1/1:10 2
    Кабель USB 1
    Кабель логического анализатора 1
    Микрозажимы для логического анализатора 16
    Руководство по эксплуатации 1
    Цифровой запоминающий осциллограф АКИП-4130/3 1
    Шнур питания 1
