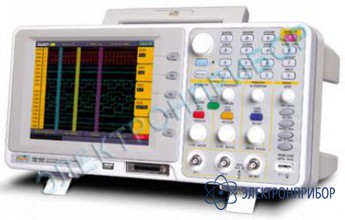

АКИП-4104 — осциллограф смешанных сигналов

Код товара: 23554

    • Гарантия

      12 месяцев

    • Производитель

      АКИП

    Режим осциллографа:

    • Количество каналов: 2;
    • Полоса пропускания: 25 МГц (время нарастания не более 14 нс);
    • Максимальная частота дискретизации: 100 МГц;
    • Длина памяти: 5 К на канал;
    • Сбор данных: выборка, пиковый детектор, усреднение (4/16/64/128);
    • Коэфф. отклонения: 5 мВ/дел….5 В/дел с шагом 1-2,5-5 (погрешность: ±3%);
    • Вертикальное разрешение: 8 бит;
    • Коэфф. развёртки: 5 нс/дел…5 с/дел;
    • Источник запуска: канал 1, канал 2, внешний, внешний/5;
    • Тип входов: открытый, закрытый, ФВЧ, ФНЧ;
    • Тип запуска: фронт, видео (PAL, SECAM, NTSC- поле/строка), попеременный;
    • Доп. вход «Ext» (внешний запуск);
    • Интерполяция sin(x)/x, режим растяжки окна (ZOOM);
    • Автоизмерения (5 параметров): амплитуда, частота, период, среднее значение, RMS;
    • Курсорные измерения (ΔU, Δt);
    • Математические функции: сложение, вычитание, инверсия;
    • Внутренняя память: 4 осциллограммы (запись/ вызов);
    • Максимальное входное напряжение: 300 Впик-пик;
    • Входной импеданс: 1 МОм ±2% || 20пФ ±5пФ;
    • Выход калибратора 1 кГц.

    Режим логического анализатора:

    • Количество каналов: 16;
    • Полоса пропускания: 33 МГц;
    • Максимальная частота дискретизации: 100 МГц;
    • Память: 4 М/канал;
    • Входной импеданс:1 МОм ±2%;
    • Установки запуска: пред-запуск, запуск в окне, пост-запуск;
    • Режимы запуска: запуск по фронту, по шине, по шаблону, последовательный, по длительности;
    • Пороговое напряжение – 0…4 В (4 уровня);
    • Диапазон входных сигналов – 0...5 В;
    • Система кодирования данных – бинарная, десятичная, шестнадцатеричная;
    • Цифровой фильтр;
    • Внутренняя память (запись/считывание): 4 формы входного сигнала, 10 профилей настроек.

  • Общие характеристики:

    • Цветной ЖК-дисплей (640 × 480);
    • Интерфейс: USB (сохранение данных на внешний flash-носитель);
    • Напряжение питания: 100-240 В, 50 Гц;
    • Потребляемая мощность: 15 Вт;
    • Батарейное питание (опция);
    • Габаритные размеры, мм: 350 х 157 х 120;
    • Вес: 1 кг.

  • Комплект поставки АКИП-4104

    Наименование Количество
    Осциллограф смешанных сигналов АКИП-4104 1
    Шнур питания 1
    Аналоговый делитель 1:1, 10:1 2
    Интерфейсный кабель 1
    Руководство по эксплуатации 1
