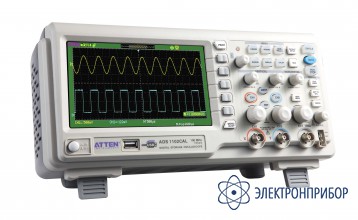

ADS1202CAL+ — цифровой осциллограф 200 МГц

Код товара: 45334

  • Описание цифрового осциллографа ADS1202CAL+:

    Цифровой осциллограф 200 МГц ADS1202CAL+.

  • Технические характеристики цифрового осциллографа ADS1202CAL+:

    Параметр Значение
    Количество каналов 2
    Полоса пропускания 200 МГц
    Частота дискретизации в реальном времени:
    Одноканальный режим
    Двухканальный режим
    25 кГц … 1 ГГц
    25 кГц … 500 МГц на канал
    Максимальная эквивалентная частота дискретизации 50 ГГц
    Горизонтальная развертка
    Интерполяция Sin(x)/x, линейная
    Коэффициент развертки 4 нс /дел … 40 с/дел
    Глубина памяти 40K
    Время нарастания фронта не более 1,2 нс
    Вертикальная развертка
    Разрешение 8 бит
    Чувствительность 2 мВ/дел - 5 В/дел
    Смещение ± 400 мВ/ ± 2 В/ ± 40 В/ ± 50 В
    Погрешность постоянного напряжения ± 3%
    Синхронизация
    Типы развертки Автоматический, ждущий, однократный
    Диапазон задержки запуска 100 нс … 10 с
    Измерения
    Функция Pass/Fail отбор годен/не годен
    Автоматические измерения 32 параметра
    Встроенный частотомер Есть
    Курсорные измерения ΔU, Δt, 1/Δt, трекинг
    Математические функции сложение, вычитание, умножение, деление, БПФ фигуры Лиссажу
    Внутренняя память 20 осциллограмм, 20 настроек, 2 опорные осциллограммы
    Внешняя память на USB-flash носитель
    Регистрация данных выборка, пиковый детектор, усреднение
    Кадровый регистратор запись до 1000 осциллограмм с интервалом 1 мс - 999 с
    Режим самописец длина записи во внутреннюю память 6 млн. отсчетов
    Характеристики входа
    Развязка по постоянному току, по переменному току, заземление
    Входной импеданс 1 МОм ±2% параллельно с 17 ± 3 пФ
    Коэффициент ослабления щупа 1Х / 10Х / 100Х / 1000Х
    Максимальное входное напряжение 400 В (размах + постоянное напряжение)
    Задержка между каналами 500 пс
    Ограничение полосы пропускания 20 МГц / полная полоса
    Дисплей
    Диагональ 17,8 см, TFT, 800 × 480 пикселов
    Регулируемый контраст Есть
    Режим увеличения окна (ZOOM) Есть
    12 языков экранного интерфейса (без русского) Есть
    Общие данные
    Интерфейс передачи данных USB 2.0, USB Device, выход синхросигнала годен/не годен (разъем MCX)
    Способ охлаждения принудительная вентиляция
    Питание 120 - 240 В, 50/60 Гц
    Потребляемая мощность менее 30 Вт
    Диапазон температур:
    Рабочих
    Хранения
    10°С ... +40°С при относительной влажности менее 85%
    -20°С ... +60°С при относительной влажности менее 85%
    Размеры 313 х 108 х 142 мм
    Масса 2080 г
    Масса с упаковкой 3498 г

  • Комплект поставки ADS1202CAL+

    № Наименование Количество
    1 Цифровой осциллограф ADS1202CAL+ 1
    2 Пассивный щуп 1:1 (1:10) 2
    3 Сетевой шнур питания 1
    4 Кабель USB 1
    5 CD с программным обеспечением 1
    6 Инструкция по эксплуатации 1
