ADS2070, ADS 2070

Осциллографы лабораторные

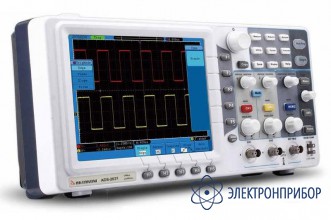

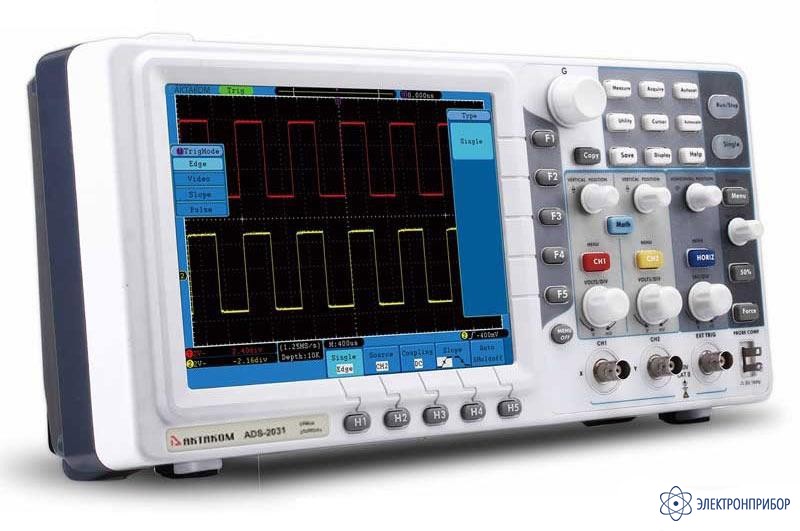

ADS-2070 — осциллограф цифровой

Код товара: 36668

    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Описание цифрового осциллографа ADS-2070:

    Осциллограф цифровой АКТАКОМ ADS-2070 обладает широкими функциональными возможностями, что в сочетании с компактностью и доступной ценой позволяют рекомендовать цифровой осциллограф ADS-2070 для учебных и сервисных организаций и частным лицам.

  • Технические характеристики цифрового осциллографа ADS-2070:

    Параметр Значение
    Полоса пропускания 70 MГц
    Количество каналов 2 + внешний запуск
    Регистрация Режим Обычный, пиковый детектор,усреднение
    Макс. дискретизация (реальное время) 1 Гвыб/сек (500 Mвыб/сек - 2 канала)
    Вход Связь по входу открытый, закрытый, земля
    Входной импеданс 1 MΩ±2% в параллель 15 пФ±5 пФ
    Учет ослабления пробников 1X, 10X, 100X, 1000X
    Максимальное входное напряжение 400 Вп-п (DC + AC пик-пик)
    Ограничение полосы пропускания полный диапазон
    Изолированность каналов 50 Гц: 100 : 1
    10 МГц: 40 : 1
    Задержка между каналами (типичное) 150 пс
    Параметры
    горизонтальной системы    		 Диапазон частоты выборки 0,5 Выб/сек ~ 1 Гвыб/сек (один канал),
    0,5 Выб/сек ~ 500 Mвыб/сек (два канала)
    Интерполяция (sin x)/x
    Глубина записи 100 К точек на каждый каналl
    Коэффициент развертки 2 нс/дел ~ 100 с/дел, с шагом 1~2~5
    Погрешность времени выборки и времени задержки ±100 ppm
    Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
    усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
    Параметры вертикальной системы АЦП 8 бит
    Вертикальное отклонение 2 мВ/дел ~ 10 В/дел
    Диапазон смещения ±1 В (2 мВ ~ 100 мВ)
    ±10 В (200 мВ ~ 1 В)
    ±100 В (2 В ~ 10 В)
    Полоса пропускания для аналогового периодического сигнала 70 МГц
    Полоса пропускания для однократного сигнала Полный диапазон
    Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
    Время нарастания ≤2,8 нс (типичное)
    Погрешность коэф.усиления ±3%
    Погрешность коэф.усиления (усреднения) Усреднение по 16 регистрациям:
    ±(3% + 0.05 дел)
    Измерения Курсорные ΔV и ΔT между курсорами
    Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty
    Математические операции +, -, *, /, БПФ
    Сохранение во внутреннюю память 15 осциллограмм
    Фигуры Лиссажу X-Y) Диапазон Полный
    Сдвиг фаз ±3 градуса
    Частота ( типичное) 6 разрядов, 2 Гц - 70 МГц
    Система запуска
    Параметр Значене
    Диапазон уровня запуска Внутренний ±6 делений от центра экрана
    EXT ±600 мВ
    EXT/5 ±3 В
    Погрешность уровня запуска (типичная) Внутренний ±0.3 деления
    EXT ±(40 мВ + 6% от утановл. значения)
    EXT/5 ±(200 мВ +6% от утановл. значения)
    Блокировка уровня запуска 100 нс ~ 10 с
    Автоматческая установка уровня 50% (типичное) Входной сигнал ≥50 Гц
    Запуск по фронту наклон нарастающий, спадающий
    чувствительность 0.3 деления
    Запуск по длительности импульса условие запруска положительная полярность импульса: >, <, =
    отрицательная полярность импульса: >, <, =
    диапазон установок 30 нс ~ 10 с
    Запуск по видеосигналу система NTSC, PAL и SECAM
    диапазон строк 1-525 (NTSC) и 1-625 (PAL/SECAM)
    Запуск по скорости нарастания условие запуска положительная полярность импульса: >, <, =
    отрицательная полярность импульса: >, <, =
    диапазон установок 30 нс ~ 10 с
    Поочередный запуск Режим запуск для канала CH1 Edge, Pulse, Video, Slope
    Режим запуск для канала CH2 Edge, Pulse, Video, Slope

    Основные технические характеристики цифрового осциллографа ADS-2070:

    Дисплей
    Параметр Значение
    Тип дисплея  диагональ 8” , ЖК, TFT матрица, Touchscreen
    Разрешение дисплея 800 (по горизонтали) × 600 (по вертикали) точек
    Количество цветов 65536 цветов
    Выход для компенсации пробника
    Параметр Значение
    Выходное напряжение (типичное) Амплитуда 5 В на нагрузке больше 1MΩ.
    Частота (типичное) Меандр 1 кГц
    Интерфейс
    Параметр Значение
    Для связи с ПК USB 2.0, LAN
    Сохранение USB (форматы файлов *.bmp и *.bin)
    Видеовыход VGA
    Питание
    Параметр Значение
    Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
    Потребляемая мощность <15 Вт
    предохранитель 2 A, T тип, 250 В
    Массо-габаритные параметры
    Параметр Значение
    Габаритные размеры 348 мм × 170 мм × 78 мм (Д*В*Г)
    Вес Около 1.5 кг

  • Комплект поставки ADS-2070

    № Наименование Количество
    1. Осциллограф цифровой ADS-2070 1
    2. Осциллографические щупы 2
    3. Сетевой кабель 1
    4. Руководство по эксплуатации 1
