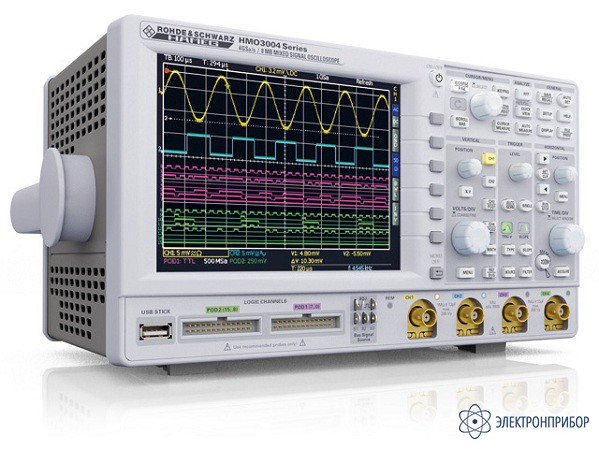

HMO3044 — цифровой осциллограф

Код товара: 38141
  • Описание цифрового осциллографа HMO3044:

    Осциллографы цифровые запоминающие серии HMO3000 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, проведении исследовательских и испытательных работ.

    Особенности цифрового осциллографа HMO3044:

    Семейство HMO3000

    Базовый модуль Пропускная способность Каналы
    HMO3032 300МГц 2
    HMO3034 300МГц 4
    HMO3042 400МГц 2
    HMO3044 400МГц 4
    HMO3052 500МГц 2
    HMO3054 500МГц 4

    Модели с полосой пропускания в 300 МГц и 400 МГц могут быть  опционально расширены в любое время до полосы пропускания в 500 МГц через обновление программного обеспечения. Осциллографы известны своей простотой управления, обеспечивая управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и опционально интерфейсы связи GPIB, LAN.

    • Дискретизация 4 млрд. отсчетов/с в реальном масштабе времени;
    • Глубина памяти до 8 млн. точек на канал, увеличение фрагмента из памяти до масштаба 250 000:1, опционально режим сегментирования памяти;
    • Режим смешанных сигналов (MSO - опционально) с 8 или 16 логическими каналами;
    • Синхронизация и аппаратно-ускоренное декодирование последовательных шин (опционально): I2C, SPI, UART/RS-232, CAN, LIN;
    • Удобная навигация с помощью 8 пользовательских маркеров;
    • Контроль по критерию «годен / не годен» на основе масок;
    • 28 автоматических измерений, математические функции, статистика, редактор формул, относительные курсорные измерения, анализ спектра с помощью БПФ;
    • 6-разрядный частотомер;
    • 3-разрядный цифровой вольтметр;
    • Встроенный генератор кодовых последовательностей;
    • Цветной ЖК-дисплей с диагональю 16,5 см (6,5 дюймов);
    • Масса 3,6 кг.
  • Технические характеристики цифрового осциллографа HMO3044:

    HMO3032 HMO3034 HMO3042 HMO3044 HMO3052 HMO3054
    Параметр Значение
    Система вертикального отклонения
    Число аналоговых каналов 2 4 2 4 2 4
    Число логических каналов 8 (с пробником HO3508) или 16 (с комплектом HO3516)
    Полоса пропускания аналоговых каналов (при коэфф. отклонения ≤ 2 мВ/дел) 180 МГц 200 МГц
    Полоса пропускания аналоговых каналов (при коэфф. отклонения ≥ 5 мВ/дел) 300 МГц 400 МГц 500 МГц
    Максимальная входная частота для логических каналов 350 МГц
    Время нарастания переходной характеристики (Расчетное) < 1,166 нс < 0,875 нс < 0,700 нс
    Диапазон значений коэффициента отклонения по вертикали от 1 мВ/дел до 5 В/дел
    Импеданс (Аналоговые каналы) 1 MΩ, 13 пФ +/-2 пФ (50 Ω подключаемый)
    Импеданс (Логические каналы) 350 МГц
    Максимальное входное напряжение (Аналоговые каналы) 200 В пик (1 MΩ); 5 В скз, макс. 30 В пик (50 Ω)
    Максимальное входное напряжение (Логические каналы) 40 В пик
    Система горизонтального отклонения
    Диапазон временной развертки от 1 нс/дел до 50 с/дел
    Погрешность временной развертки 15×10-6
    Функция ZOOM до 250’000:1
    Система сбора данных
    Частота дискретизации (Аналоговые каналы) 2 х 2 ГВыб/с или 1 х 4 ГВыб/с (2-канальные модели)
    4 х 2 ГВыб/с или 2 х 4 ГВыб/с (4-канальные модели)
    Частота дискретизации (Логические каналы) 16 х 1 ГВыб/с
    Глубина памяти 2 х 4 Мточек или 1 х 8 Мточек (2-канальные модели)
    4 х 4 Мточек или 2 х 8 Мточек (4-канальные модели)
    Разрешение 8 бит (до 10 бит в режиме HiRes)
    Скорость обновления до 5’000 осциллограмм/с
    Режим сегментированной памяти (Опция HOO14) Длина сегмента: от 5 кТочек до 1 Мточек;
    Максимальное количество сегментов: до 1000;
    Максимальная частота дискретизации: 200'000 осцилл./с;
    Воспроизведение сегментов: в ручном или автоматическом режиме
    Система синхронизации
    Источники синхронизации Входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов (Опционально)
    Режимы запуска Автоматический, ждущий, однократный
    Виды запуска По фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных (Опционально)
    Анализ осциллограмм
    Автоматические измерения 28 измерений, разбитых по категориям времени и амплитуды
    Курсорные измерения Амплитудные, временные, минимальное/максимальное значение, стандартное отклонение, скважность, длина пачки импульсов, отношения маркеров, крест-фактор
    Математическая обработка Сложение, вычитание, умножение, деление, БПФ, пользовательские выражения, редактор формул
    Частотомер 6 разрядов;
    Диапазон частот: от 0.5 Гц до 300/ 400/ 500 МГц
    Тестирование по маске Тестирование по критерию годен / не годен;
    Возможность создать или загрузить маску и выбрать определенное действие
    Дополнительные возможности
    Генератор тестовых последовательностей Прямоугольные сигналы / проверка пробников, сигналы последовательных шин, программируемые последовательности
    Цифровой вольтметр Разрядность: 3 знака;
    Типы измерений: DC, DCrms, ACrms, Vpp, Vp+, Vp-, crest factor;
    Необходимо наличие пробника HZ15
    Дисплей
    Диагональ 16,5 см (6,5 дюймов)
    Разрешение 640х480 пикселей (VGA)
    Цветовая схема 256 цветов
    Общие характеристики
    Интерфейсы Стандартно: USB-host (тип А)
    Опционально: HO730 Ethernet (RJ-45) /USB-Device (тип B)
    HO720 USB-Device (тип B) / RS-232
    HO740 IEEE-488 (GPIB)
    Габаритные размеры (Ш-В-Г), мм 285 х 220 х 175
    Масса 3,6 кг
  • Комплект поставки HMO3044

    Наименование Количество
    1 Цифровой осциллограф HMO3044 1
    2 Пассивные пробники HZ350 10:1 4
    3 Сдвоенная интерфейсная плата Ethernet/USB (HO730) 1
    4 Шнур питания 1
    5 Инструкция по эксплуатации 1
    6 CD с ПО 1
