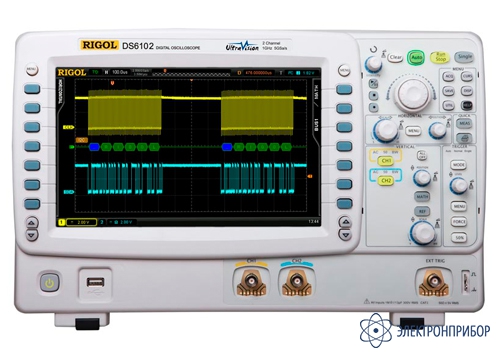

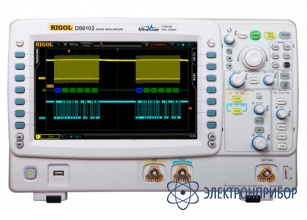

DS6102 — осциллограф цифровой

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      54986-13

    • Производитель

      RIGOL, Китай

    Функции цифрового осциллографа DS6102:

    DS6102 – представитель флагманской серии осциллографов Rigol. Цифровой осциллограф DS6102 имеет расширенную систему синхронизации и декодирования потоков данных. DS6102 обладает режимом сегментированной памяти, с помощью которого можно выделить нужную область сигнала в виде кадра для сбора данных и записать в памяти до 180 тыс. кадров с последующим их воспроизведением и анализом. Новейшая технология UltraVision позволяет получить 256 градаций яркости и систему фильтрации в реальном времени. Осциллограф DS6102 отображает до 5 измеренных параметров со статистикой благодаря наличию функции автоматических измерений горизонтальных и вертикальных параметров. DS6102 можно использовать в автоматизированных измерительных системах, так как он совместим с классом С стандарта LXI.

    Особенности цифрового осциллографа DS6102:

    • Полоса пропускания 1 ГГц;
    • Два канала;
    • Частоты выборки до 5 Гвыб/с;
    • Длина памяти 140 миллионов точек;
    • Запись в памяти до 180 тыс. кадров с последующим их воспроизведением и анализом;
    • Инновационная технология UltraVision;
    • БПФ-анализ и 16 автоматических измерений;
    • Измерение по маске;
    • Усовершенствованные математические операции;
    • Автонастройка и автоматический выбор диапазона;
    • Расширенная система синхронизации и декодирования потоков данных;
    • Встроенная контекстная справка;
    • Многоязычный пользовательский интерфейс;
    • Мастер проверки пробников;
    • Хост-порт USB 2.0.
  • Технические характеристики цифрового осциллографа DS6102:

    Параметр Значение
    Полоса пропускания 1 ГГц
    Количество каналов 2 + внешний запуск
    Регистрация
    Режим Обычный
    Пиковый детектор (400 пс - один канал, 200 пс - два канала)
    Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
    Максимальная дискретизация (реальное время) 5 Гвыб/сек (2,5 Гвыб/сек - 2 канала)
    Максальная дискретизация (эквивалентная) 100 Гвыб/сек
    Вход
    Связь по входу открытый, закрытый, земля
    Входной импеданс 1 MΩ±1% || 14 пФ ±3 пФ или 50 Ом±1,5%
    Учет ослабления пробников 0,01х-1000х с шагом 1-2-5
    Максимальное входное напряжение 300 Вскз CAT I, 100 Вскз CAT II
    Ограничение полосы пропускания 20 МГц, 250 МГц, полный диапазон
    Параметры горизонтальной системы
    Скорость захвата осциллограмм 150000 осц./сек (вектор.), 180000 осц./сек (точки)
    Интерполяция (sin x)/x
    Глубина записи 140 М точек (выбор 14 М; 1,4 М; 140 К; 14 К) на канал, опция - 56 М точек
    70 М точек (выбор 7М; 0,7 М; 70 К; 7 К) два канала, опция - 28 М точек
    Коэффициент развертки 1 нс/дел ~ 1000 с/дел, с шагом 1~2~5
    Погрешность временной базы ±4 ppm
    Максимальная задержка Пред-запуск: ≥ 1 ширины экрана
    Пост-запуск: 1 с....100000 с
    Режимы Y-T, X-Y, самописец, задержка
    Параметры вертикальной системы
    Вертикальное разрешение 8 бит
    Вертикальное отклонение 2 мВ/дел ~ 5 В/дел на импедансе 1 МОм
    2 мВ/дел ~ 1 В/дел на импедансе 50 Ом
    Диапазон смещения Для импеданса 50 Ом
    ±1,2 В (2 мВ ~ 124 мВ)
    ±12 В (126 мВ ~ 1 В)

    Для импеданса 1 МОм
    ±2 В (2 мВ ~ 225 мВ)
    ±40 В (230 мВ ~ 1 В)
    Полоса пропускания для аналогового периодического сигнала 1 ГГц
    Полоса пропускания для однократного сигнала Полный диапазон
    Низкочастотный предел ≤5 Гц (на входе BNC)
    Время нарастания ≤400 пс (типичное)
    Погрешность коэф. усиления ±2%
    Погрешность смещения ±0,1 дел ±2 мВ ±0,5смещения на развертке 200 мВ/дел~5 В/дел
    ±0,1 дел ±2 мВ ±1,5смещения на развертке 2 мВ/дел~195 мВ/дел
    Изоляция между каналами ≥40 дБ
    Измерения
    Курсорные ручные (ΔV, ΔT, 1/ΔT), слежение, авто
    Автоматические Measurements of Maximum, Minimum, Peak-Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Pre-shoot, Area, PeriodArea,Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A~B , Delay A~B , Phase A~B , Phase A~B
    Отображение 5 измерений одновременно
    Статистика Среднее, максимальное, минимальное, девиация, количество измерений
    Частотомер встроенный, 6 разрядов
    Математические операции A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
    FFT окна прямоугольник, Hanning, Blackman, Hamming
    Логические операции AND, OR, NOT, XOR
    Математические функции Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
    Декодирование Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция), CAN (опция), FlexRay (опция)
    Система запуска
    Диапазон уровня запуска Внутренний ±6 делений от центра экрана
    EXT ±0,8 В
    Режим запуска Авто, обычный, одиночный
    Фильтрация Срез ФВЧ (50 кГц), ФНЧ (5 кГц)
    Блокировка уровня запуска 100 нс ~ 10 с
    Запуск по фронту нарастающий, спадающий, нарастающий & спадающий
    Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, =
    отрицательная полярность импульса: >, <, =
    диапазон установок 4 нс ~ 4 с
    Запуск по скорости нарастания условие запуска положительная скорость: >, <, внутри диапазона
    отрицательная счкорость: >, <, внутри диапазона
    диапазон установок 10 нс ~ 1 с
    Запуск по ранту условие запуска положительная или отрицательная полярность: >, <, внутри диапазона <>
    диапазон установок 4 нс ~ 4 с
    Запуск по видеосигналу Cистема NTSC, PAL и SECAM
    Cтандарт 480P, 576P, 720P, 1080P, 1080i HDTV
    Запуск по шаблону Установка шаблона H, L, X, нарастающий фронт, спадающий фронт
    RS-232 / UART запуск Полярность положительная, отрицательная
    Условие запуска Start, Error, Check Error, Data
    Скорость 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, пользовательская
    Разрядность 5 бит, 6 бит, 7 бит, 8 бит
    I²C запуск Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, A&D
    Разрядность адреса 7 бит, 8 бит, 10 бит
    Диапазон 0 ~ 127, 0 ~ 255 ~ 1023
    Длина 1 ~ 5 байт
    SPI запуск Условие CS, TimeOut
    Значение удержания 100 нс ~ 1 нс
    Разрядность 4 бит ~ 32 бит
    Установка H, L, X
    CAN запуск Тип сигнала Rx, Tx, CAN_H, CAN_L, Differential
    Условие запуска SOF, EOF, Frame Type, Frame Error
    Скорость 10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User
    Точки выбора от 5% до 95%
    Тип окна Data, Remote, Error, OverLoad
    Тип ошибки Bit Fill, Answer Error, Check Error, Format Error, Random Error
    FlexRay запуск Скорость 2,5 Мб/с; 5 Мб/с; 10 Мб/с
    Условие запуска окно, символ, ошибка, TSS
    USB запуск Скорость сигнала низкая, полная
    Условие запуска SOP, EOP, RC, Suspend, ExitSuspend
    Дисплей
    Тип дисплея диагональ 10,1” (257 мм) , ЖК, TFT матрица
    Разрешение дисплея 800 (по горизонтали) × 480 (по вертикали) точек
    Количество цветов 160000 цветов
    Послесвечение мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
    Выход для компенсации пробника
    Выходное напряжение (типичное) амплитуда 3 Вп-п
    Частота (типичное) меандр 1 кГц

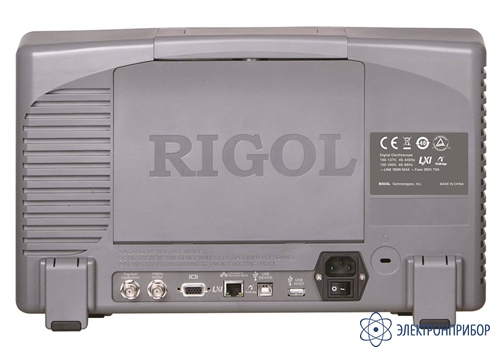

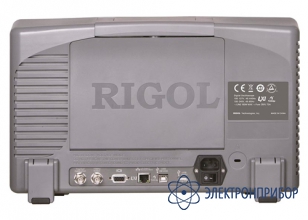

    Интерфейс
    Стандартный 2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND/calibration), 10MHz input/output
    Питание
    Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
    Потребляемая мощность <150 Вт
    Предохранитель 3 A, T тип, 250 В
    Массо-габаритные параметры
    Габаритные размеры 399 мм × 255,3 мм × 123,8 мм (Ш*В*Г)
    Вес 5,3 кг (10,8 кг с упаковкой)
  • Комплект поставки DS6102

    Наименование Количество
    1 Осциллограф цифровой DS6102 1
    2 Осциллографические щупы 600 МГц 2
    3 Сетевой кабель 1
    4 Крышка на переднюю панель 1
    5 USB кабель для подключения к ПК 1
    6 Краткое руководство по эксплуатации 1
    7 CD диск с руководством по эксплуатации и программным обеспечением 1

    Дополнительная комплектация DS6102:

    (Поставляется за отдельную плату)

    Наименование
    1 Комплект для монтажа в стойку RM-DS-6
    2 Адаптер USB-GPIB
    3 Пассивный пробник RP2200
    4 Пассивный пробник RP3300A
    5 Пассивный пробник RP3500A
    6 Пассивный пробник RP5600A
    7 Пассивный пробник RP6150A
    8 Дифференциальный активный пробник RP7150A
    9 Высоковольтный пробник RP1300H
    10 Высоковольтный пробник RP1050H
    11 Токовый пробник RP1001C
    12 Токовый пробник RP1002C
    13 Токовый пробник RP1003C
    14 Токовый пробник RP1004C
    15 Токовый пробник RP1005C
    16 Блок питания для токовых пробников RP1000P
    17 Дифференциальный высоковольтный пробник RP1025D
    18 Дифференциальный высоковольтный пробник RP1050D
    19 Дифференциальный высоковольтный пробник RP1100D
    20 Адаптер 50 Ом RT50J
    21 Опция декодирования RS232/UART SD-RS232-DS6
    22 Опция декодирования I²C/SPI SD-I2C/SPI-DS6
    23 Опция декодирования CAN SD-CAN-DS6
    24 Опция декодирования FlexRay SD-FlexRay-DS6
    25 Опция декодирования SD-COMBO-DS6
