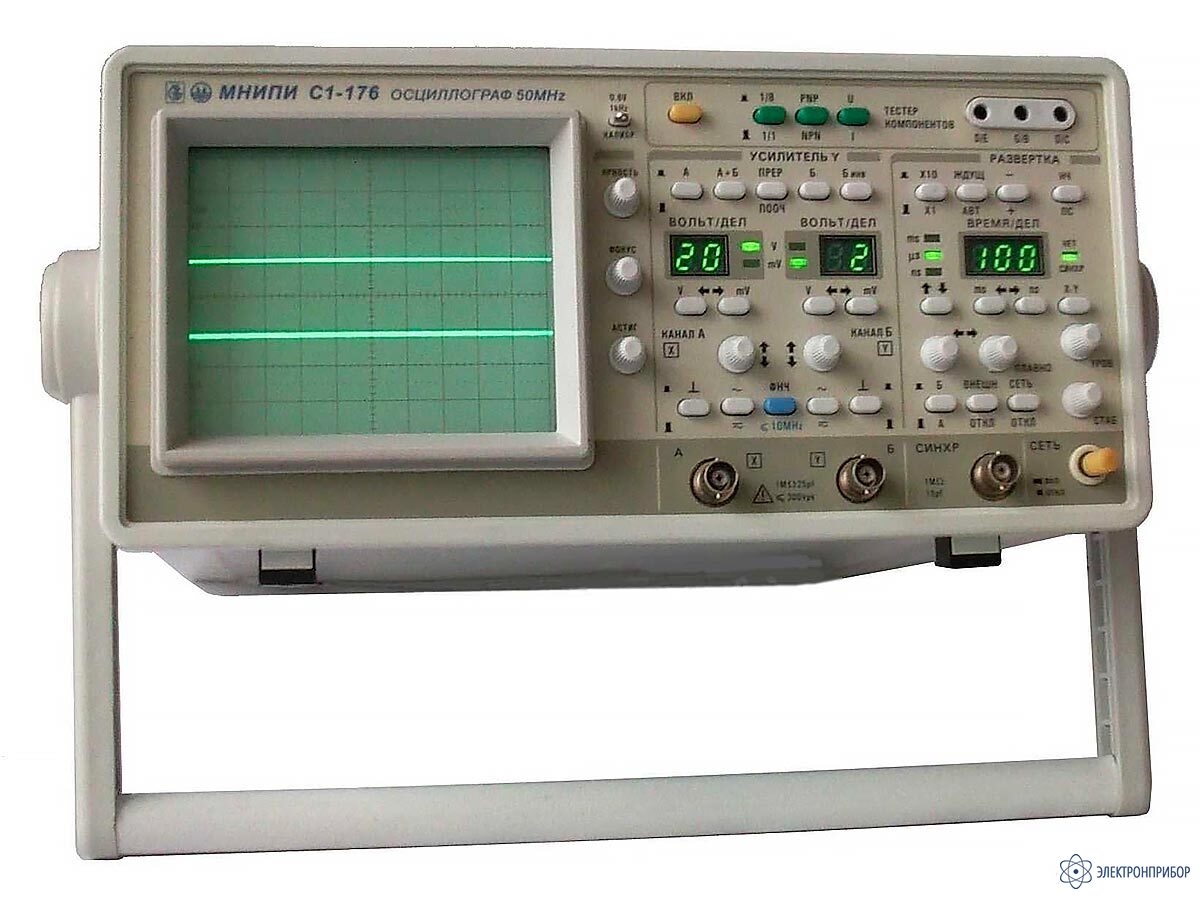

С1-176 — осциллограф аналоговый двухканальный

Сохранить в PDF Распечатать
  • Назначение осциллографа аналогового двухканального С1-176

    С1-176 - аналоговый осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0-50 МГц, а также для наблюдения параметров двух- и трехполюсников при помощи тестера компонентов.

    Особенности осциллографа аналогового двухканального С1-176

    • Жесткие условия эксплуатации (-10°С...+40°С)
    • Полоса пропускания 0 - 50 МГц
    • Два канала
    • Индикация коэффициентов отклонения и развертки на светодиодных матрицах
    • Десятикратная растяжка развертки
    • Калибратор 0,6 В, 1 кГц (± 1%)
    • Режим X-Y
    • Встроенный тестер компонентов
    • Экран 80х100 мм
    • Масса 6,8 кг
  • Технические характеристики осциллографа аналогового двухканального С1-176

    Параметр Значение
    Вертикальное отклонение
    Число каналов 2
    Полоса пропускания: 0-50 мГц
    Коэффициенты отклонения 2 мВ/дел-20 В/дел (шаг1-2-5)
    Погрешность установки ± 3%, ±4 % с делителем 1:10
    Время нарастания ПХ ≤ 7нс
    Входной импеданс 1 МОм/25 пФ, (с делителем 1:10 10 МОм/12 пФ)
    Входное напряжение:
    с открытым входом
    с закрытым входом
    с делителем 1:10

    ≤110
    ≤110
    ≤250
    Режимы по вертикали:
    Канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, сумма каналов А + Б
    Горизонтальное отклонение
    Коэффициенты развёртки 50 нсек/дел-0,5 сек/дел, , (шаг1-2-5)
    Погрешность установки ± 3% , с растяжкой ±6%
    Растяжка развёртки x 10
    Режимы развёртки автоколебательный, ждущий
    Синхронизация
    Источники канал А, канал Б, сеть, внешняя
    Вход и уровень внешней синхронизации 1 Мом/25 пФ; 0,2 - 10 В
    режим X-Y:
    Режим X-Y в полосе 20 Гц - 1 МГц, коэффициент отклонения - 2 мВ/дел - 10 В/дел (±10 %)
    Общие характеристики
    Встроенный калибратор "меандр" (1000±10) Гц, (0,6±0,006) В
    Размер экрана 80x100 мм
    Питание 220 В ±10%, 50 Гц
    Потребляемая мощность 90 В · А
    Габаритные размеры (HxWxD) 140x300x380 мм
    Масса 6,8 кг
    Условия эксплуатации:
    Рабочая температура
    Влажность

    -10°С - 40°С
    90% при 25 °С
  • Комплект поставки С1-176

    Наименование Количество
    1. Осциллограф аналоговый двухканальный С1-176 1
