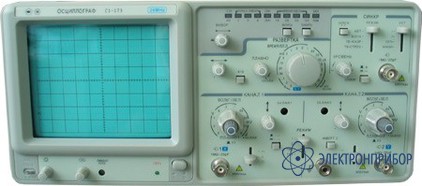

С1-173 — осциллограф двухканальный цифро-аналоговый

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Госреестр РФ

      36352-07

    • Производитель

      Прочие

    ВНИМАНИЕ! Выпуск прибора прекращен. К поставке предлагаются приборы складского хранения с восстановленным ресурсом, прошедшие полную проверку, с гарантией согласно ТУ.

    Назначение осциллографа С1-173:

    Двухканальный цифро-аналоговый осциллограф С1-173 8 МГц предназначен для исследования формы электрических сигналов и измерения параметров сигналов в диапазоне напряжений от 5 мВ до 40 В (до 250 В с делителем 1:10) и длительностей от 20 нс до 100 с.

    Осциллограф С1-173 имеет два режима работы: режим аналогового осциллографа, отображающего сигналы в реальном масштабе времени; режим цифрового запоминающего осциллографа, позволяющего наблюдать сигналы одиночные, непериодические и сверхнизких частот (при минимальном коэффициенте развертки 10 с/дел).

    Прибор может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.

  • Технические характеристики осциллографа С1-173:

    В режиме цифрового запоминающего осциллографа:

    Вертикальный тракт:
    Разрешающая способность, 8 (28) бит (точка/дел);
    Погрешность ±(3%+0,4 мм),с растяжкой Х5 ±(5%+0,4 мм);
    Эквивалентная полоса пропускания (уровень 3 дБ, синусоидальная интерполяция) 0 - 8 МГц с растяжкой Х5 0 - 7 МГц;
    Виды интерполяции синусоидальная, линейная.

    Горизонтальный тракт (развертка):
    Максимальная частота дискретизации, 20 Мвыб(с);
    Разрешающая способность 10 (100)бит (точка/дел);
    Диапазон коэффициентов развертки 0,2 мкс/дел – 10 с/дел;
    Режим запуска автоколебательный ждущий;
    Максимальная растяжка запомненного сигнала, 100 раз.

    Синхронизация:
    Установка синхронизации, деление шкалы от начала развертки 2-е, 5-е, и 8-е;
    Режим отображения двухканальный от 10 с/дел до 1 мс/дел прерывисто от 0,5 мс/дел до 0,2 мкс/дел поочередно;
    Скорость передачи информации через порт RS-232 19200 бод.

    В режиме аналогового осциллографа:

    Тракт вертикального отклонения.
    Полоса пропускания (уровень 3 дБ) 0 - 20 МГц с растяжкой 0 - 7 МГц.

    Режим работы:
    Наблюдение сигналов по каналам 1 и 2 в отдельности;
    Наблюдение суммы сигналов каналов 1 и 2;
    Наблюдение сигналов каналов поочередно и прерывисто;
    Инвертирование сигнала в канале 2;
    Просмотр телевизионного сигнала;
    Диапазон значений коэффициентов отклонения (10 калиброванных положений соответственно ряду чисел 1, 2, 5) 5 мВ/дел – 5 В/дел ,с растяжкой Х5 от 1 мВ/дел ,с делителем 1:10 до 50 В/дел;
    Пределы допускаемого значения основной погрешности коэффициентов отклонения, не более ±3% ,с растяжкой Х ±5%;
    с делителем 1:10 ±5%;
    Пределы допускаемого значения погрешности коэффициентов отклонения в рабочих условиях применения, не более ±5% с растяжкой Х5 ±7%;
    с делителем 1:1 ±7%;
    Плавная регулировка коэффициента отклонения, не менее 2,5 раз;
    Пределы перемещения луча по вертикали, не менее ±5 дел;
    Допустимое суммарное значение постоянного и переменного (частотой не более 1 кГц) напряжений на закрытом входе, не более 300 В.

    Нестабильность положения луча:
    Дрейф долговременный, не более 1 дел/ч;
    Дрейф кратковременный, не более 0,2 дел/мин;
    Периодические или случайные отклонения, не более 2 мВ.

    Смещение луча, не более:
    Из-за входного тока и при переключении коэффициента отклонения 2 дел;
    При изменении напряжения сети питания на ±10% от номинального 0,5 дел.

    Параметры входов:
    Виды входов – открытый, закрытый и заземленный.

    Входное активное сопротивление:
    Непосредственного входа 1±0,03 МОм;
    с делителем 1:10 10±0,3 Мом

    Входная емкость:
    Непосредственного входа 25±5 пФ;
    С делителем 1:10, не более 20±5 пФ.

    Коэффициент развязки между каналами вертикального отклонения:
    В диапазоне частот до 7 МГц, не менее 10000;
    В диапазоне частот до 20 МГц, не менее 5000;
    Тракт горизонтального отклонения (развертка).

    Режимы работы:
    Автоколебательный; ждущий; ТВ – строка; блокировка уровня запуска.
    Диапазон значений коэффициентов развертки (20 Калиброванных положений соответственно ряду чисел 1, 2, 5) 200 нс/дел - 0,5 с/дел;
    С растяжкой «Х10» от 20 нс/дел;
    Пределы допускаемого значения основной погрешности коэффициентов развертки, не более ±3% с растяжкой ±5%(20 нс/дел и 50 нс/дел не калибруются);
    Пределы допускаемого значения погрешности коэффициентов развертки в рабочих условиях применения не более ±5% ,с растяжкой ±7%;
    Плавная регулировка коэффициентов развертки относительно калиброванного значения, не менее 2,5 раз.

    Виды синхронизации: сигналом канала 1; сигналом канала 2; от сети; от внешнего источника.

    Параметры внутренней синхронизации:
    Диапазон частот гармонического сигнала 20 Гц – 20 МГц.

    Уровень синхронизации:
    В диапазоне частот гармонического сигнала от 20 Гц до 2 МГц и для импульсного сигнала длительностью 200 нс и более 0,5 дел;
    В режиме поочередной синхронизации 2 и более дел.;
    В диапазоне частот гармонического сигнала от 2 до 20 МГц 1,5 дел.;
    В режиме поочередной синхронизации 3 и более дел.;
    Нестабильность синхронизации 0,1 дел.

    Параметры внешней синхронизации:
    Диапазон частот 20 Гц - 20 МГц.

    Уровень синхронизации:
    В диапазоне частот гармонического сигнала от 20 Гц до 2 МГц и импульсными сигналами 0,2-10 В в диапазоне частот от 2 до 20 МГц 0,8 - 10.

    Режим «X-Y»
    Диапазон коэффициентов отклонения усилителя горизонтального отклонения 5 мВ/дел - 5 В/дел;
    Полоса пропускания усилителя горизонтального отклонения 0 - 500 кГц;
    Разность фаз между каналами на частоте до 50 кГц, не более 30;
    Калибратор Форма сигнала положительный меандр;
    Частота сигнала 1±0,02 кГц Амплитуда сигнала 2±0,04 В;
    Выходное сопротивление 1 кОм.

    Вход «Z»
    Амплитуда положительного сигнала модуляции яркости луча 5 В;
    Диапазон частот 0 - 2 МГц Входное сопротивление 47 кОм;
    Максимальное входное напряжение (постоянная и переменная составляющая частотой менее 1 кГц) 30 В Выход «O -> 1Х»;
    Полоса пропускания 50 Гц - 5 МГц Выходное сопротивление 50 Ом;
    Время установления рабочего режима, не более 15 мин;
    Время непрерывной работы в рабочих условиях 8 ч.

    Электропитание:
    Напряжением 220±22 В частотой, 50±2; 60±2 Гц;
    Потребляемая мощность, не более 55 ВА.

    Масса: 9 кг.
    Габаритные размеры: 310 х 150 х 455 мм.
