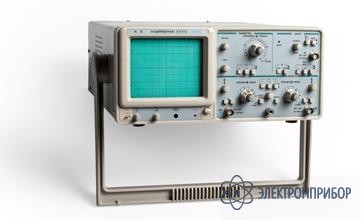

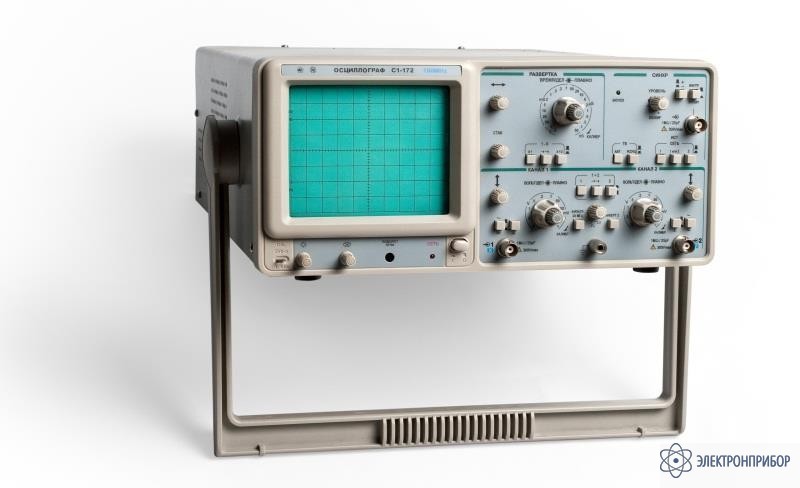

С1-172 — осциллограф

Код товара: 29351
  • 8256-81

    • Гарантия

      12 месяцев

    • Госреестр СИ РФ

      8256-81

    ВНИМАНИЕ! Выпуск прибора прекращен. К поставке предлагаются приборы складского хранения с восстановленным ресурсом, прошедшие полную проверку, с гарантией согласно ТУ.

    Назначение осциллографа С1-172:

    Двухканальный осциллограф С1-172 предназначен для исследования формы электрических сигналов и измерения параметров сигналов в диапазоне напряжений от 15 мВ до 40 В (до 300 В с делителем 1:10) и длительностей от 50 нс до 0,2 с.

    Прибор может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.

  • Технические характеристики осциллографа С1-172:

    Параметр Значение
    Число каналов 2
    Полоса пропускания не менее 100 МГц
    Тракт вертикального отклонения обеспечивает следующие режимы работы наблюдение сигналов по каналам 1 и 2;
    наблюдение суммы сигналов каналов 1 и 2;
    наблюдение сигналов каналов поочередно и прерывисто;
    инвертирование сигнала в канале 2;
    одновременное отображение сигнала канала 1 (2) в двух масштабах времени: X1;
    X10;
    просмотр телевизионного сигнала
    Диапазон значений коэффициентов отклонения (10 калиброванных положений соответственно ряду чисел 1,2,5) 5 мВ/дел – 5 В/дел с делителем 1:10 до 50 В/дел
    Пределы допускаемого значения основной погрешности коэффициентов отклонения не более ±5 % с делителем 1:10 ±7 % коэффициентов отклонения в рабочих условиях применения, не более ±7 % с делителем 1:10 ±9 %
    Параметры входов виды входов – открытый и закрытый;
    Активное входное сопротивление, непосредственного входа 1±0,03 МОм с делителем 1:10 10±0,3 МОм
    Входная емкость:
    непосредственного входа 25±5 пФ с делителем 1:10, не более 20±5 пФ
    Коэффициент развязки между каналами вертикального отклонения в диапазоне частот до 30 МГц 1000 в диапазоне частот до 100 МГц 400
    Тракт горизонтального отклонения (развертка) обеспечивает следующие режимы работы автоколебательный; ждущий; ТВ – сигнал; блокировка уровня запуска
    Диапазон значений коэффициентов развертки (21 положение соответственно ряду чисел 1,2,5) 50 нс/дел – 0,2 с/дел с растяжкой «Х10» от 5 нс /дел
    Пределы допускаемого значения основной
    погрешности коэффициентов развертки    		 не более ±5 % с растяжкой ±10 %
    Плавная регулировка коэффициентов отклонения относительно калиброванного значения в рабочих условиях применения, не более ±7 % с растяжкой ±12 %
    Полоса пропускания усилителя горизонтального отклонения не менее 2,5 раз
    Диапазон коэффициентов отклонения усилителя горизонтального отклонения 5 мВ/дел – 5 В/дел
    Полоса пропускания усилителя горизонтального отклонения не менее 10 Гц – 1МГц
    Виды синхронизации сигналом канала 1; сигналом канала 2; от сети; от внешнего источника
    Параметры внутренней синхронизации Диапазон частот гармонического сигнала 20Гц –100 МГц
    Минимальный уровень внутренней синхронизации в диапазоне частот гармонического сигнала от 20 Гц до 20 МГц и для импульсного сигнала длительностью 10 нс и более 0,8 дел в диапазоне частот гармонического сигнала от 20 до 100 МГц 2 дел
    Максимальный уровень внутренней синхронизации в диапазоне частот гармонического сигнала от 20 Гц до100 МГц и для импульсного сигнала длительностью 10 нс и более 8 дел
    Нестабильность внутренней синхронизации не более 0,1 дел
    Параметры внешней синхронизации Диапазон частот гармонического сигнала 20 Гц –100 МГц
    Минимальный уровень внешней синхронизации в диапазоне частот гармонического сигнала от 20 Гц до 20 МГц 0,2 В в диапазоне частот от 20 до 100 МГц 0,8 В
    Максимальный уровень внешней синхронизации в диапазоне частот от 20 Гц до 100 МГц 10 В
    Нестабильность внешней синхронизации не более 0,1 дел
    Параметры сигнала модуляции Амплитуда 0,5- 5 В Диапазон частот 20 Гц- 5 МГц
    Параметры сигнала калибратора форма выходного сигнала меандр амплитуда сигнала 2±0,04 В частота следования 1±0,02 кГц
    Электропитание от сети переменного тока: напряжением 220±22 В частотой, 50±2; 60±2 Гц
    Мощность, потребляемая от сети питания при номинальном напряжении при номинальном напряжении, не более 55 В А
    Условия эксплуатации Рабочая температура окружающей среды от 5 до 40 °С Относительная влажность воздуха до 85 % при температуре 25 °С
    Габариты 360 х 150 х 450 мм
    Масса не более 8 кг

  • Комплект поставки С1-172

    № Наименование Количество
    1. Осциллограф С1-172 1
