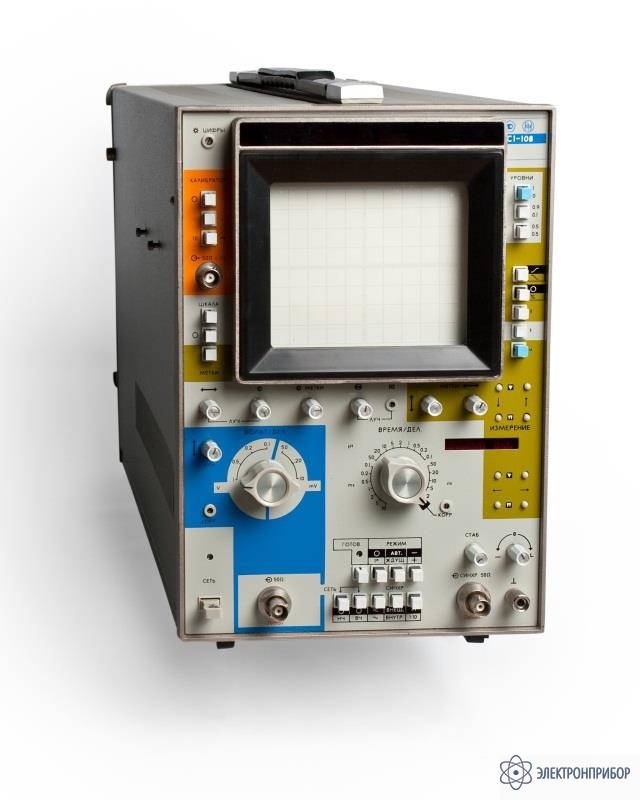

С1-108 — осциллограф универсальный

Код товара: 20424
  • 7866-80

    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      7866-80

    Назначение осциллографа универсального С1-108:

    Осциллограф универсальный С1-108 предназначен для исследования формы непрерывных и импульсных сигналов, в том числе редко повторяющихся и однократных, в диапазоне напряжений от 20 мВ до 25 В и в диапазоне длительностей от 7 нс до 100 мс путем визуального наблюдения и фотографирования.

    Применение электронной шкалы, измерительных меток и вычислителя с выходом на цифровое табло позволяет измерять амплитудные и временные параметры сигналов с максимально возможной для осциллографов точностью. Отсчет результатов измерений возможен как по шкале экрана ЭЛТ, так и по электронной шкале или по цифровому индикатору. Обеспечивается вычисление процентных отношений двух величин, преобразование время-частота с цифровой индикацией результатов на табло.

    При непосредственном входе прибор имеет входное активное сопротивление 50 Ом при коэффициенте отражения до 10%, что обеспечивает хорошее согласование с низкоомными цепями.

    Применение выносных делителей 1:10, 1:50, активного пробника позволяет обеспечить входное активное сопротивление от 500 Ом до 1 МОм и входную емкость от 4 до 1 пФ.

  • Технические характеристики осциллографа универсального С1-108:

    Параметр Значение
    Число каналов 1
    Полоса пропускания (0 … 350) МГц
    Вертикальное отклонение:
    Коэффициент отклонения 1
    основная погрешность ±2%
    Амплитуда исследуемого сигнала:
    непосредственный вход 20 мВ … 8 В
    погрешность (1+5/n)%
    где «n» – размер изображения измеряемого напряжения в делениях шкалы (в сантиметрах) экрана осциллографа
    с активным пробником 20 мВ…4 В погрешность (1+5/n)%
    с выносным делителем 1:10 200 мВ…10 В погрешность (1+5/n)%
    с выносным делителем 1:50 500 мВ…25 В погрешность (2,5+10/n)%
    Время нарастания переходной характеристики:
    при непосредственном входе (с выносным делителем 1:10 или 1:50) 1 нс
    с активным пробником 1,5 нс
    Входное сопротивление:
    при непосредственном входе 50 Ом
    с активным пробником и делителем 1:10 100 кОм
    с выносным делителем 1:10 500 Ом
    с активным пробником 1 МОм
    с выносным делителем 1:50 2,5 кОм
    Входная емкость:
    при непосредственном входе (с выносным делителем 1:10 или 1:50) 1 пФ
    с активным пробником 4 пФ
    с активным пробником и делителем 1:10 2,5 пФ
    Горизонтальное отклонение:
    Коэффициент развертки 1 нс/дел … 10 мс/дел (ступенчато соответственно ряду чисел 1, 2, 5)
    основная погрешность в диапазоне 10 нс/дел…10 мс/дел 2%
    погрешность в диапазоне (1 … 5) нс/дел 4%
    Режимы работы развертки автоколебательный, ждущий, однократный
    Синхронизация:
    Диапазон частот 50 Гц … 350 МГц
    Источники внутренняя, внешняя, питающая сеть
    Уровень внутренней синхронизации:
    в диапазоне частот гармонического сигнала (50 Гц … 100МГц) (8 … 80) мм
    в диапазоне частот гармонического сигнала (100 МГц … 350 МГц) (20 …80) мм
    Нестабильность синхронизации (0,05+0,1/Кр.ном) делений, где Кр.ном – номинальное значение установленного коэффициента развертки, нс/дел
    Амплитуда внешней синхронизации 100 мВ … 3 В
    Общие характеристики:
    Сигнал калибратор:
    в форме меандра
    амплитуда 0,5 В ±0,5%
    частота 100 кГц ±0,1%
    синусоидальной формы
    амплитуда 0,1 В
    частота 100 МГц ±0,2%
    Пределы перемещения измерительных маркеров от середины экрана:
    по вертикали ±40 мм
    по горизонтали ±50 мм
    Скорость записи при фотографировании однократных сигналов
    при использовании фотопленки РФ 3 чувствительностью 1200 рентген-1:
    объективом с относительным отверстием 1:1,5 2000 км/с
    объективом с относительным отверстием 1:2 1200 км/с
    Размер экрана ЭЛТ 80×100 мм
    Ширина линии луча 0,8 мм
    Цвет свечения экрана синий
    Индикация на цифровом табло:
    коэффициенты отклонения и развертки,
    результат вычисления процентных отношений двух величин
    Электропитание от сети переменного тока 220 В, 50 Гц (60 Гц)
    потребляемая мощность 120 В×А
    Условия эксплуатации:
    - температура окружающей среды (+5 … +40)°С
    - относительная влажность при температуре +30°С 85%
    Время непрерывной работы 8 ч
    Габаритные размеры 200 × 304 × 526 мм
    Масса 17 кг

  • Комплект поставки С1-108

    № Наименование Количество
    1. Осциллограф универсальный С1-108 1
