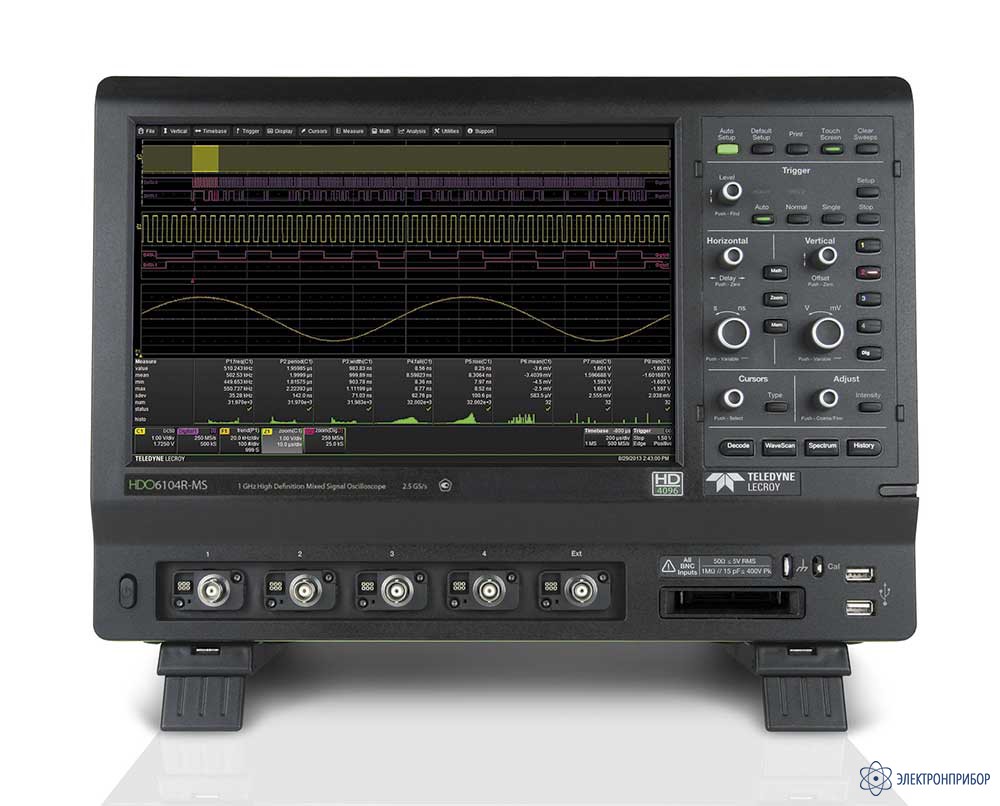

HDO6104R-MS — осциллограф цифровой запоминающий с увеличенным разрешением АЦП

Код товара: 37124
    • Гарантия

      36 месяцев

    • Госреестр СИ РФ

      60893-15

    • Производитель

      LeCroy, США

    Преимущества цифрового осциллографа HDO6104R-MS

    Осциллограф HDO6104R-MS представляет собой очередной этап в развитии современной цифровой осциллографии с использованием передовой технологии высокой четкости HD4096. HDO6104R-MS имеет компактный форм-фактор, длинную память, мощные средства для отладки и локализации проблем, оснащен дисплеем c технологией multi-touch и диагональю 31 см.

    Особенности цифрового осциллографа HDO6104R-MS

    • 4 аналоговых + 16 цифровых каналов
    • Полоса пропускания  1 ГГц
    • Разрешение АЦП: 12 бит
    • Частота дискретизации до 2,5 ГГц в аналоговом канале, до 1,25 ГГц в цифровом канале
    • Объем памяти: аналоговые каналы 50 МБ/кан (опции до 250 МБ/кан), цифровые каналы 50 МБ (опции до 125 МБ)
    • Технология X-Stream II – скорость измерений до 750000 в секунду
    • Широкий спектр математических функций в штатной комплектации, опции анализа джиттера (JITKIT), анализа систем последовательной передачи (SDAIII), пользовательского интерфейса (XDEV)
    • Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
    • Авто- и курсорные измерения, функции математического анализа
    • Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по сигналам шин USB2, DigRF V4, ARINC 429, I2C, SPI, UART, RS232, CAN, FlexRay, LIN, MIL-STD-1553 и др.)
    • Возможность интеграции с пакетами MathCad, MatLab, Excel
    • Поддержка программных опций по анализу мощности (PMA2), цифровой фильтрации (DFP2), анализу телекоммуникационных масок и глазковых диаграмм (PMT и SDM), импульсных параметров (EMC), анализатор спектра (SPECTRUM)
    • Поддержка аппаратных опций: логического анализатора MS-250/-500 и пробников LeCroy
    • «Открытая» платформа на базе ОС WIN 7 (64 bit)
    • Большой цветной сенсорный ЖКИ (31 см) с технологией Multi Touch
  • Технические характеристики цифрового осциллографа HDO6104R-MS:

    Параметр Значения
    Канал вертикального отклонения
    Число каналов 4 аналоговых
    Полоса пропускания (-3 дБ) 1 ГГц
    Время нарастания 450 пс
    Ограничение полосы 20, 200 МГц
    Коэффициент отклонения (Коткл.) 50 Ом: 1 мВ/дел…1 В/дел
    1 МОм: 1 мВ/дел…10 В/дел
    Погрешность установки Коткл. ± 0,5 %
    Входной импеданс 1 МОм / 17 пФ или 50 Ом
    Макс. входное напряжение 50 Ом: 5 В ср. кв.; 1 МОм: 400 В макс. (на нагр. 1 МОм)
    Математикая Более 25 стандартных функций, включая БПФ (возможность отображение до 8-х графиков математики, объединение 2-х операторов)
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв.) 20 пс/дел…1000 с/дел
    Погрешность установки Кразв. ≤ 1,5х10-6
    Режимы работы Внутренняя и внешняя развертка (Y-T и X-Y)
    Синхронизация
    Источники синхросигнала Один из каналов, вход внеш. синхр., от сети, быстрый фронт, логический канал (при использовании модуля MS-xxx)
    Режимы запуска развертки Автоматический, ждущий, однократный
    Стандартные виды синхронизации Основная (фронт, длительность, ТВ), интеллектуальная от 500 пс (глич, рант, длительность, скорость нарастания, интервал и.т.д), по шаблону, по логической последовательности, каскадная (каскадная, по качеству, по подтвержденному первому), по результатам измерений
    Вид входа Открытый, закрытый, ВЧ и НЧ фильтры
    Вход внешней синхронизации 1 МОм (± 2 %) / 17 пФ; макс. 150 В ср. кв
    Предзапуск 0-100% от полной длины памяти
    Послезапуск 0-50,000,000,000 точек
    Диапазон внутренней синхронизации ±4,1 делений от центра
    Аналого-цифровое преобразование
    Разрешение по вертикали 12 бит (15 бит в режиме увеличения разрешения (ERES))
    Частота дискретизации 2,5 ГГц; для периодич. сигнала до 125 ГГц с выбором в диапазоне 20 пс-10 нс/дел
    Интерполяция Линейная, Sin X / X
    Длина записи (стандартно) 50 МБ/канал
    Длина записи (опции) Опция M: 150 МБ/канал; Опция L: 250 МБ/канал
    Режимы сбора данных Выборка, пик. детектор (> 1 нс); усреднение (2 / … / 512); накопление; однократный запуск
    Автоматические измерения
    Количество параметров 38 измерений
    Режим отображения До 8 измерений одновременно с отображением статистики и гистограмм
    Дополнительные возможности
    Интерфейсы Ethernet-10/100BaseT, USB (6), RS-232, SVGA, DVI, HDMI;
    Опции: GPIB
    Расширенный запуск развертки Выбросы, импульсы, огибающая, логические условия
    Декодирование сигналов низкоскоростных шин данных Опция синхронизации и декодирования сигналов шин USB2, DigRF V4, ARINC 429, I2C, SPI, UART, RS232, CAN, FlexRay, LIN, MIL-STD-1553, AudioBus, DigRF 3G, MIPI D-PHY CSI-2
    Режим WaveScan Поиск аномалий по захваченному сигналу – 20 параметров сигнала
    Режим WaveStream Скорость обновления экрана до 8000 раз в секунду
    Режим TriggerScan Регистрация редких событий – по 22 событиям
    Общие данные
    ЖК-дисплей TFT сенсорный экран 31 см с технологией multi-touch, (WXGA), разрешение 1280 x 800
    Напряжение питания 100…240 В (± 10 %), 45…66 Гц (автовыбор)
    Габаритные размеры 292 х 399 х 131 мм
    Масса 5,7 кг
