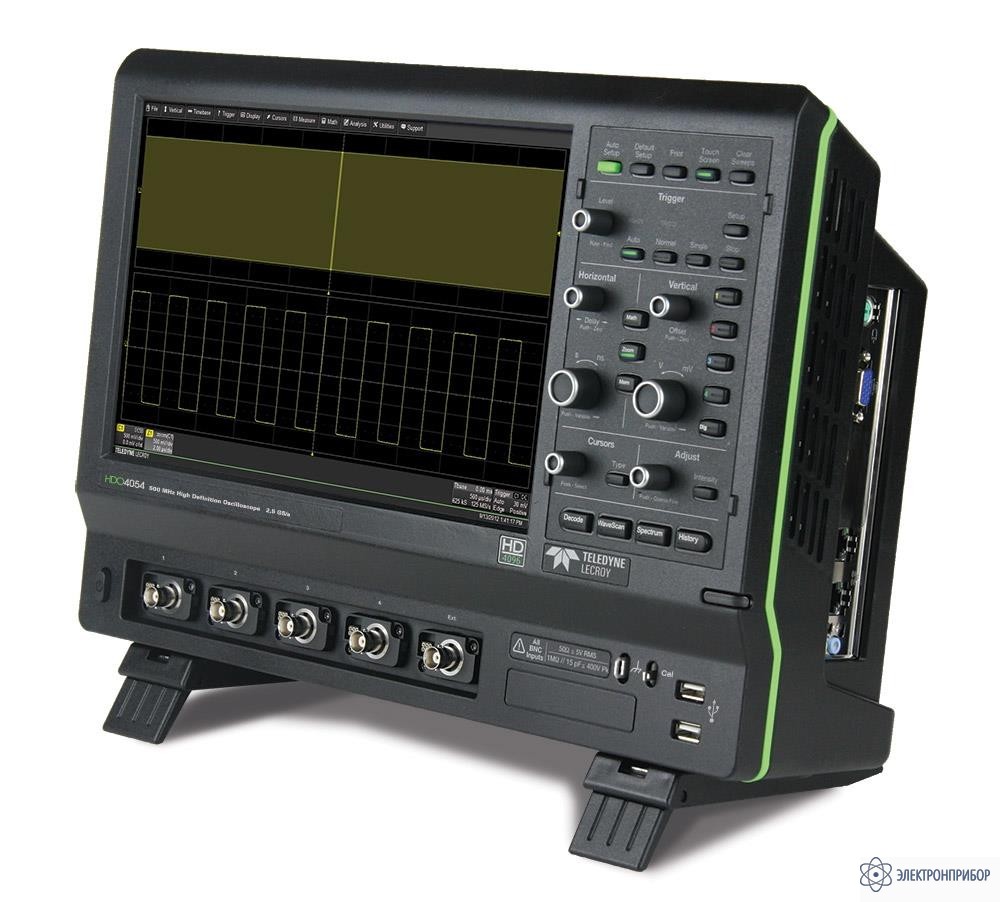

HDO4032 — осциллограф цифровой запоминающий с увеличенным разрешением АЦП

Код товара: 29645
    • Гарантия

      36 месяцев

    • Госреестр СИ РФ

      53644-13

    • Производитель

      LeCroy, США

    Преимущества цифрового осциллографа HDO4032:

    Осциллограф HDO4032 представляет собой очередной этап в развитии современной цифровой осциллографии с использованием передовой технологии высокой четкости HD4096. HDO4032 имеет компактный форм-фактор, длинную память, мощные средства для отладки и локализации проблем, оснащен дисплеем c технологией multi-touch и диагональю 31 см.

    Особенности цифрового осциллографа HDO4032:

    • 2 и 4 кан. с полосой пропускания: 200 МГц, 350 МГц, 500 МГц, 1 ГГц
    • Разрешение АЦП: 12 бит
    • Частота дискретизации 2,5 ГГц
    • Объем памяти на канал 12,5 Мб (опция до 25 Мб/кан)
    • Технология X-Stream II – скорость измерений до 750000 в секунду
    • Широкий спектр математических функций в штатной комплектации, опции анализа джиттера (JITKIT), анализа систем последовательной передачи (SDAIII), пользовательского интерфейса (XDEV)
    • Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
    • Авто- и курсорные измерения, функции математического анализа
    • Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по сигналам шин USB2, DigRF V4, ARINC 429, I2C, SPI, UART, RS232, CAN, FlexRay, LIN, MIL-STD-1553 и др.)
    • Возможность интеграции с пакетами MathCad, MatLab, Excel
    • Поддержка программных опций по анализу мощности (PMA2), цифровой фильтрации (DFP2), анализу телекоммуникационных масок и глазковых диаграмм (PMT и SDM), импульсных параметров (EMC), анализатор спектра (SPECTRUM)
    • Поддержка аппаратных опций: логического анализатора MS-250, MS-500 и пробников LeCroy
    • «Открытая» платформа на базе ОС WIN 7 (64 bit)
    • Большой цветной сенсорный ЖКИ (31 см) с технологией Multi Touch
  • Технические характеристики цифрового осциллографа HDO4032:

    Параметр Значения
    Канал вертикального отклонения
    Число каналов 2
    Полоса пропускания (-3 дБ) 350 МГц
    Время нарастания 1 нс
    Ограничение полосы 20, 200 МГц
    Коэффициент отклонения (Коткл.) 50 Ом: 1 мВ/дел…1 В/дел
    1 МОм: 1 мВ/дел…10 В/дел
    Погрешность установки Коткл. ± 0,5 %
    Диапазон установки смещения 50 Ом:
    1 мВ – 4,95 мВ: ± 1,6 В; 5 мВ – 9,90 мВ: ± 4 В;
    10 мВ – 19,8 мВ: ± 8 мВ; 20 мВ – 1 В: ± 10 В
    1 МОм:
    1 мВ – 4,95 мВ: ± 1,6 В; 5 мВ – 9,90 мВ: ± 4 В;
    10 мВ – 19,8 мВ: ± 8 мВ; 20 мВ – 100 мВ: ± 16 В;
    102 мВ – 198 мВ: ± 80 В; 200 мВ – 1 В: ± 160 В
    1,02 В – 10 В: ± 400 В
    Входной импеданс 1 МОм / 15 пФ или 50 Ом
    Макс. входное напряжение 50 Ом: 5 В ср. кв.; 1 МОм: 400 В макс. (на нагр. 1 МОм)
    Погрешность уст. смещения ± (1 % + 0,5% от полной шкалы + 0,02% от макс. смещ. + 1 мВ)
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв.) 20 пс/дел…1000 с/дел
    Погрешность установки Кразв. ≤ 2,5х10-6
    Режимы работы Внутренняя и внешняя развертка (Y-T и X-Y)
    Синхронизация
    Источники синхросигнала Один из каналов, вход внеш. синхр., вход внеш. синхр./10, от сети
    Режимы запуска развертки Автоматический, ждущий, однократный
    Стандартные виды синхронизации Основная (фронт, длительность, ТВ), интеллектуальная (глич, рант, длительность, скорость нарастания, интервал и.т.д), по шаблону, по логической последовательности, каскадная (каскадная, по качеству, по подтвержденному первому), по результатам измерений
    Вид входа Открытый, закрытый, ВЧ и НЧ фильтры
    Вход внешней синхронизации 1 МОм (± 2 %) / 15 пФ
    Предзапуск 0-100% от полной длины памяти
    Послезапуск 0-10,000 точек
    Диапазон внутренней синхронизации ±4,1 делений от центра
    Аналого-цифровое преобразование
    Разрешение по вертикали 12 бит (15 бит в режиме увеличения разрешения (ERES))
    Макс. частота дискретизации (однократный сигнал) 2,5 ГГц
    Эквивалентная частота дискретизации 125 ГГц (периодический сигнал)
    Интерполяция Линейная, Sin X / X
    Длина записи (стандартно) 12,5 Мб на канал (25 Мб при объед.)
    Длина записи (опции) 25 Мб на канал (50 Мб при объед.)
    Сегментированная память До 10.000 сегментов с межсегментным временем 1 мкс
    Режимы сбора данных Выборка, пик. детектор (> 1 нс); усреднение (2 / … / 512); накопление; однократный запуск
    Автоматические измерения
    Количество параметров 30 измерений
    Режим отображения До 8 измерений одновременно с отображением статистики и гистограмм
    Математика Более 25 стандартных функций, включая БПФ (возможность отображение до 2-х графиков математики, объединение 2-х операторов)
    Дополнительные возможности
    Интерфейсы Ethernet-10/100BaseT (2), USB (6), USBTMC, RS-232, SVGA, DVI, HDMI;
    Опции: GPIB
    Расширенный запуск развертки Выбросы, импульсы, огибающая, логические условия
    Декодирование сигналов низкоскоростных шин данных Опция синхронизации и декодирования сигналов шин USB2, DigRF V4, ARINC 429, I2C, SPI, UART, RS232, CAN, FlexRay, LIN, MIL-STD-1553, AudioBus, DigRF 3G, MIPI D-PHY CSI-2
    Режим WaveScan Поиск аномалий по захваченному сигналу – 20 параметров сигнала
    Общие данные
    ЖК-дисплей TFT сенсорный экран 31 см с технологией multi-touch, (WXGA), разрешение 1280 x 800
    Напряжение питания 120…240 В (± 10 %), 45…440 Гц (автовыбор)
    Габаритные размеры 291,7 х 399,4 х 131,3 мм
    Масса 5,86 кг
  • Комплект поставки HDO4032

    Наименование Количество
    1. осциллограф HDO4026 1
    2. шнур питания 1
    3. делитель х10 4
