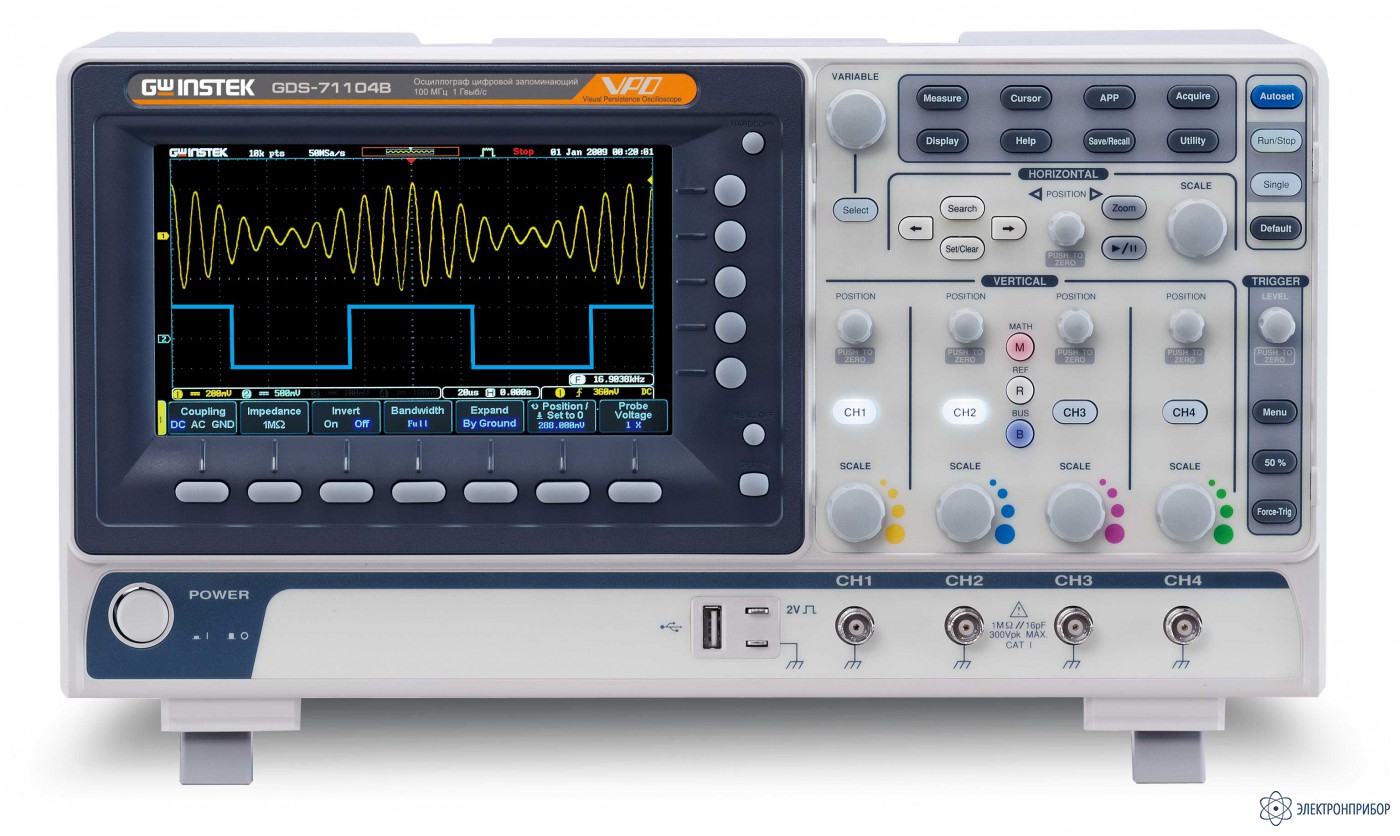

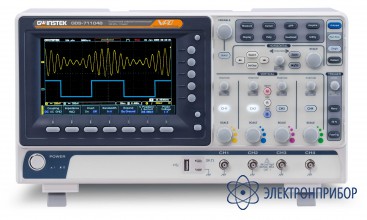

GDS-71074B — осциллограф цифровой запоминающий

Код товара: 37080
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      68026-17 до 17.07.2027

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Краткие характеристики осциллографов цифровых запоминающих GDS-71054B, GDS-71072B, GDS-71074B, GDS-71102B, GDS-71104B:

    • Количество каналов 2, 4
    • Полоса пропускания 50, 700 и 100 МГц
    • Максимальная частота дискретизации: 1 ГГц
    • Объем памяти: 10 МБ на канал
    • Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 50.000 осц./с)
    • Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x
    • 36 видов автоматических измерений параметров, курсорные измерения
    • Режим автоизмерения временных задержек (8 параметров)
    • Функция автоустановки параметров развертки, запуска
    • Функции математики: сложение, вычитание, умножение, деление
    • Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ)
    • Режимы растяжки окна, самописец и XY
    • Внутренняя память: 24 осциллограммы, 20 профилей настроек
    • Интерфейсы: USB 2.0 для управления и сохранения данных, LAN
    • Цветной WVGA TFT-дисплей (17,8 см)
  • Сравнительниая таблица технических характеристик осциллографов цифровых запоминающих серии GDS-71xxxB:

    Параметр GDS-71054B GDS-71072B/GDS-71074B GDS-71102B/GDS-71104B
    Значение
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
    Число каналов 4 2/4 2/4
    Полоса пропускания (-3 дБ) 0…50 МГц 0…70 МГц 0…100 МГц
    Огранич. полосы пропуск. 20 МГц 20 МГц 20 МГц
    Коэф. отклонения (Коткл.) 1 мВ/дел…10 В/дел
    Погрешность установки Коткл. ± 3 %
    Диапазон уст. смещения ± 1,25 В (1 мВ/дел); ± 2,5 В (2 – 100 мВ/дел); ± 125 В (200 мВ – 10 В/дел)
    Время нарастания ≤ 5 нс ≤ 5 нс ≤ 3,5 нс
    Входной импеданс 1 МОм (± 2 %) / 16 пФ
    Макс. входное напряжение 300 Вскз Кат I
    Математика +, -, х; БПФ на участке 1 МБ (дБ или мВ с.к.з)
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
    Коэф. развертки (Кразв.) 5 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
    Погрешность установки Кразв. ± 0,005 %
    Режимы работы Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y
    СИНХРОНИЗАЦИЯ
    Источники синхросигнала Любой из каналов, внешний (толь 2 кан. мод.)
    Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по шине
    Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
    Чувствительность синхр 1 дел
    АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
    Разрешение по вертикали 8 бит
    Макс. частота дискретизации 1 ГГц
    Интерполяция SinX/x
    Длина записи 10 МБ/канал
    Режимы работы Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн
    КУРСОРНЫЕ ИЗМЕРЕНИЯ
    Функции ΔU; ΔT; 1/ΔT
    АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ
    Функции по вертикали Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
    Функции по горизонтали f; T; t нарастания; t среза; +т; -т; коэф. заполнения (%), фаза
    Измерение задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
    ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
    Интерфейс USB, LAN (только для GDS-71074B, GDS-71104B)
    Автоустановка В/дел, с/дел, параметры синхросигнала
    Технология VPO Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 50.000 раз в сек.
    Режим X-Y Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц
    Внутренняя память Запись/считывание: 24 осциллограммы; 20 профилей
    ОБЩИЕ ДАННЫЕ
    ЖК-дисплей Цветной (TFT) WVGA, диагональ 17,8 см, 8х10 дел (разреш. 800х480)
    Напряжение питания 100…240 В, 48…63 Гц (автовыбор)
    Габариты 380×208×127 мм
    Вес 2,8 кг
  • Комплект поставки GDS-71074B

    Наименование Количество
    1. Осциллограф GDS-71074B 1
    2. Шнур питания 1
    3. Руководство по эксплуатации 1
    4. Делитель 1:1/1:10 4
