Осциллографы лабораторные

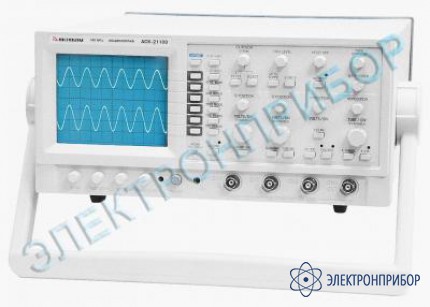

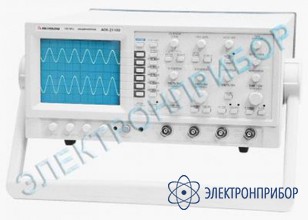

АСК-21103 — осциллограф аналоговый

Сохранить в PDF Распечатать
    • Гарантия

      25 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      24958-03

    • Производитель

      АКТАКОМ

    Назначение аналогового осциллографа АСК-21103:

    Аналоговый осциллограф АСК-21103: 2 канала, полоса пропускания 100 МГц, ЭЛТ 8х10 см, чувствительность 2 мВ/дел ... 5 В/дел, коэффициенты развертки 0,05 мкс/дел ... 0,5с/дел, максимальное входное напряжение 400 В, время установления 3,5 нс, входное сопротивление 1 МОм, входная емкость 25 пФ; режимы разверток: автоколебательный, ждущий, телевизионный, однократный, сложение сигналов ADD, X-Y; источники синхронизации: СН1, СН2, сеть, внешний; дополнительные функции: автоустановка, квазиэлектронное управление, курсорные измерения, задержка развертки, Z-вход; питание: 220 В; габариты: 328х153х392 мм; масса 8 кг.

  • Технические характеристики аналогового осциллографа АСК-21103:

    Параметр Значения
    Вертикальное отклонение
    Число каналов 2
    Полоса пропускания 100 МГц
    Коэффициент отклонения 2 мВ ... 5 В/дел
    Погрешность ± 3%
    Время нарастания 3,5 нс
    Входной импеданс 1 МОм / 25 пФ
    Максимальная амплитуда 400 В (пост. + перем.)
    Режимы работы кан. 1, кан. 2, 2 кан.,
    слож. канал
    Горизонтальное отклонение
    Время развертки 0,05 мкс ... 0,5 с/дел
    Масштабирование х10
    Погрешность ± 3%
    Синхронизация
    Режимы Авто, нормальный,
    TV, TV-H, однократный
    Источник Канал 1, канал 2,
    сеть, внешний вход
    Вход внешней синхронизации 1 МОм / 25 пФ,
    макс. амп. 400 В (пост. + перем.)
    Режим X-Y
    Входы канал 1 - вход Х, канал 2 - вход Y
    Сдвиг фазы менее 3o
    Полоса пропускания 2 МГц
    Общие характеристики
    Экран ЭЛТ, 8х10 см
    Сигнал калибратора прямоугольный импульс,
    1 кГц, 0,5 В
    Питание 220 В, 50/60 Гц
    Потребляемая мощность 50 Вт
  • Комплект поставки АСК-21103

    Наименование Количество
    Прибор 1
    Осциллографические щупы 2
    Кабель питания 1
    Носитель с программным обеспечением 1
    Руководство пользователя 1
