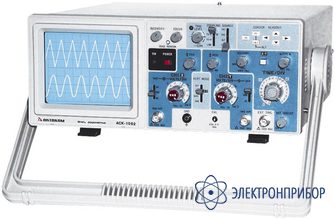

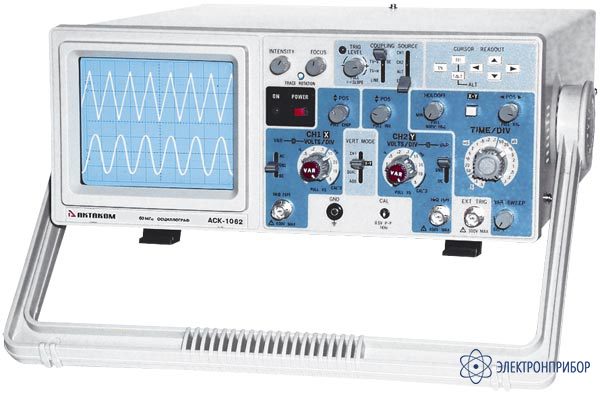

АСК-1052 — осциллограф аналоговый

Сохранить в PDF Распечатать
    • Гарантия

      25 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      24960-03

    • Производитель

      АКТАКОМ

    Описание:

    Осциллограф аналоговый - АСК-1052. 2 канальный, 50МГц. ЭЛТ 8х10см. Чувствительность 1мВ-5В/дел, коэффициент  развертки 0,1мкс-0,2с/дел. Максимльное входное напряжение 400В. Время нарастания 7нс. Режимы разверток: автоколебательный, ждущий, телевизионный, Х-У. Источники синхронизации: СН1, СН2, сеть, внешний. Курсорные измерения, задержка развертки. Питание 220В.

  • Технические характеристики:

    Вертикальное отклонение
    Число каналов 2
    Полоса пропускания, МГц 50
    Коэффициент отклонения 5 мВ...5 В/дел
    (10 ступеней с шагом 1-2-5)
    Масштабирование плавное, до 5 крат
    (1 мВ...1 В/дел)
    Погрешность ±3%
    Время нарастания, нс 5,8
    Выброс менее 5%
    Входной импеданс 1 МОм/25 пФ.
    Макс. амплитуда 400 В (пост.+перем.)
    Режимы работы канал 1, канал 2, оба канала, сложение каналов
    Горизонтальное отклонение
    Время развертки 0,1 мкс...0,5 с/дел
    (23 ступени с шагом 1-2-5)
    Масштабирование ×10
    Погрешность ±3%
    Задержка развертки регулируемая, до 5 крат от времени развертки
    Синхронизация
    Режимы авто, норм., ТВ
    Источник канал 1, канал 2, сеть, внешний вход
    Вход внешней синхронизации 1 МОм/30 пФ, макс. амп. 300 В (пост.+перем.)
    Режим X-Y
    Входы канал 1 - вход X, канал 2 - вход Y
    Чувствительность 5 мВ...5 В/дел
    Полоса пропускания, МГц 2
    Сдвиг фазы менее 3°
    Общие характеристики
    Экран ЭЛТ, 8×10 см.
    прямоугольный импульс,
    Сигнал калибратора 1 кГц, 0,5 В
    Питание 220 В, 50/60 Гц
    Масса 8,5кг.
    Габариты 324×398×132

    Дополнительные возможности:

    • Режим курсорных измерений амплитудных и временных характеристик сигналов (ΔV, ΔT, 1/ΔT)
  • Комплект поставки АСК-1052

    Наименование Количество
    Прибор 1
    Осциллографические щупы 1
    Шнур питания 1
    Пластмассовая отвертка 1
    Предохранитель 1
