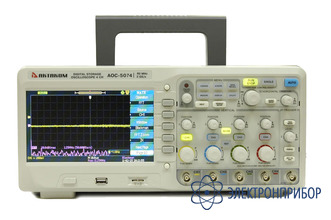

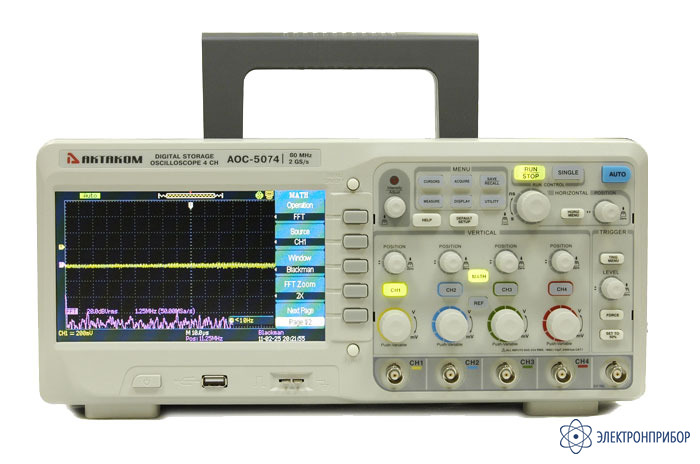

АОС-5074 — осциллограф

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      48999-12

    • Производитель

      АКТАКОМ

    Основные характеристики осциллографа АОС-5074:

    • автоматические измерения: 32 типа.
      14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot;
      18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF;
    • курсорные измерения: ручные. слежение. авто
    • хранение: 20 осциллограмм, 20 установок, 2 опорных маски
    • ограничение полосы: 20 МГц
    • функция усреднения (4..256)
    • пиковый детектор
    • автоматический покадровый регистратор: 2500 кадров
    • цифровые фильтры: НЧ, ВЧ, полосовой, режективный
    • интерполяция: Sin(x)/x, линейная
    • математические операции: сложение, вычитание, умножение, деление
    • инверсия сигнала
    • быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки.
    • режим растяжки
    • режим X-Y
    • самописец: 100 мс/дел...50 с/дел
    • встроенный 6-разрядный частотомер
    • режим послесвечения
    • тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный!!!
    • форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET)
    • сохранение на USB-устройство
    • РУССКОЯЗЫЧНОЕ МЕНЮ!!!
  • Технические характеристики осциллографа АОС-5074:

    • 4 канала + внешний запуск
    • полоса пропускания: 70 МГц
    • максимальная частота дискретизации в режиме реального времени: 2 Гвыб/сек (1 Гвыб/сек на канал)
    • частота дискретизации в эквивалентном режиме: 50 Гвыб/сек
    • максимальный объем памяти: 24 К (12 К на канал)
    • вертикальное разрешение: 8 бит
    • коэффициент вертикального отклонения: 2 мВ/дел...5 В/дел, погрешность: ±3% (≥ 5 мВ/дел)
    • время нарастания: 5,0 нс
    • входной импеданс: 1 MОм ±2% || 17 пФ ±3 пФ
    • максимальное входное напряжение: 400 В пик-пик
    • коэффициент развертки: 5 нс/дел…50 с/дел с шагом 1-2-5
    • источник запуска: канал 1, канал 2, AC, внешний, внешний/5
    • тип входов: AC, DC, ФВЧ, ФНЧ
    • тип запуска: фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный
    • дисплей: 7 дюймов, разрешение 480x234 точек, цветной TFT 64 К
    • интерфейс: USB-host, USB-device , PASS/FAIL, LAN
    • питание: 100 В - 240 В / 45 Гц...440 Гц
    • потребляемая мощность: 50 Вт
    • масса: 4,5 кг
    • габаритные размеры: 336х118х152 мм
  • Комплект поставки АОС-5074

    Наименование Количество
    1. Прибор 1
    2. Кабель питания 1
    3. Осциллографический щуп 2
    4. Кабель USB 1
    5. Носитель с программным обеспечением и руководством пользователя 1
    6. Краткое руководство пользователя 1
