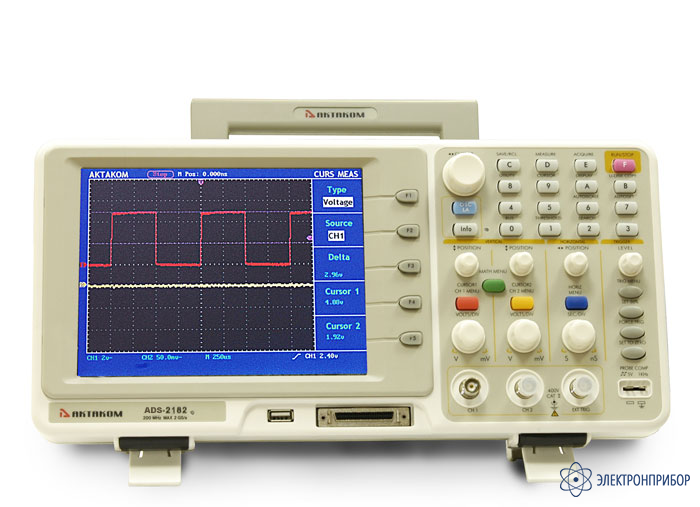

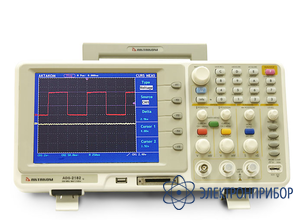

АОС-2282 — осциллограф

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Производитель

      АКТАКОМ

    Особенности прибора АОС2282:

    • 20 автоматических измерений: частота, период, среднее значение напряжения, размах, среднеквадратическое значение напряжения за один период, максимальное и минимальное значение напряжения, напряжение вершины и основания прямоугольного импульса, амплитуды напряжения, выброса на вершине и основания прямоугольного импульса, длительность нарастающего и спадающего фронта, длительность положительного и отрицательного импульса, скважность положительного и отрицательного импульса, задержка нарастающего и спадающего фронта.
    • курсорные измерения
    • интерполяция sin(x)/x
    • большой 20 см цветной ЖКИ дисплей
    • сохранение во внутреннюю память: 4 осциллограммы
    • USB интерфейс для связи с ПК
    • возможность сохранения на USB флэш-устройство
    • автономная работа от аккумулятора (опция)
    • режим послесвечения
    • встроенный 6-ти разрядный частотомер
  • Технические характеристики прибора АОС2282:

    Параметр Значения
    Полоса пропускания 200 МГц
    Максимальная частота дискретизации 2 Гвыб/сек (1 Гвыб/сек на каждый канал)
    Максимальная глубина памяти 2,5 М точек
    Связь по входам AC, DC, закорачивание на землю
    Входной импеданс 1 МОм ± 2%, 15 пФ ± 5 пФ
    Ограничение полосы пропускания 20 МГц
    Задержка между каналами 150 пс
    Время нарастания не более 1,7 нс
    Коэффициент развертки 1 нс/дел ... 100 с/дел с шагом 1-2-5
    Максимальное входное напряжение 400 Вп-п
    Вертикальная чувствительность 2 мВ/дел ... 10 В/дел
    Вертикальное разрешение 8 бит
    Погрешность ± 3%
    Сдвиг ±1 В (5 мВ...50 мВ)
    ±10 В (100 мВ...1 мВ)
    ±100 В (2 В...10 В)
    Математические операции между каналами суммирование, вычитание, умножение, деление, инверсия
    Анализ спектров на основе быстрого преобразования Фурье (БПФ) Rectangle (прямоугольник), Blackman (окно Блэкмэна), Hanning (окно Хеннинга), Hamming (окно Хэмминга)
    Режимы регистрации нормальный (выборка), пиковый детектор, усреднение (4...128)
    Режимы синхронизации по фронту, по видеоимпульсу (кадровые и строчные синхроимпульсы, по четным и нечетным полям, по конкретной строке), по длительности импульса (6 условий), по времени нарастания (6 условий), альтернативный (поочередный) запуск
    Интерфейс USB-host, USB-device
    Дисплей 8 дюймов, цветной ЖКИ TFT, разрешение 640x480 точек. 65536 цветов
    Питание 100-240 В, 50 Гц
    Потребляемая мощность не более 18 Вт
    Габаритные размеры 370x180x120 мм
    Масса 2,2 кг
  • Комплект поставки АОС-2282

    Наименование Количество
    1. Прибор 1
    2. Осциллографические щупы 2
    3. Сетевой кабель 1
    4. USB кабель для подключения к ПК 1
    5. Краткое описание работы 1
    6. Руководство по эксплуатации и программное обеспечение на CD 1
  • Дополнительная комплектация АОС-2282

    • 6 785 руб.
      Добавить к заказу

      MSO батарея, для осциллографа

      Аккумуляторная батарея SDS-батарея позволяет использовать цифровые осциллографы типа АОС-2182, АОС-2282 и АСК-6022 в качестве переносного прибора.

    • 3 284 руб.
      Добавить к заказу

      P-6501R, пассивный пробник

      Пассивный пробник 500 МГц, 1:10, вр. нараст. 0,7нс, 10 МОм/ 12 пФ, автодетектирование осциллографом, аксессуары: насадки, изолир. колпачки, адаптер, микрозажим + доп. заземл., макс. до 300В/ кат.I (DC+peak AC) уменьш. с частотой

    • 5 912 руб.
      Добавить к заказу

      P-6509R, пассивный пробник

      пассивный пробник 500 МГц

    • 7 069 руб.
      Добавить к заказу

      P-6509R/Pro, пассивный пробник

      Пассивный пробник 500 МГц, 1:10, вр. нараст. 0,7нс, 10 МОм/ 8 пФ, автодетектирование осциллографом, аксессуары: насадки, изолир. колпачки, адаптер, микрозажим 1 шт + к-т насадок (3 шт) для подключения к цепям и платам с высокой плотностью монтажа, макс. до 300В/ кат.I (DC+peak AC) уменьш. с частотой.

    • 1 652 руб.
      Добавить к заказу

      Актаком DSO-Soft, Программное обеспечение

      Актаком DSO-Soft предназначено для подключения осциллографов Актаком АСК-2034, АСК-2067, АСК-2167, АСК-6022, АОС-2182, АОС-2282, а также осциллографов-мультиметров (в режиме осциллографа) Актаком АСК-2018, АСК-2028, АСК-2068 и АСК-2108 к персональному компьютеру.
