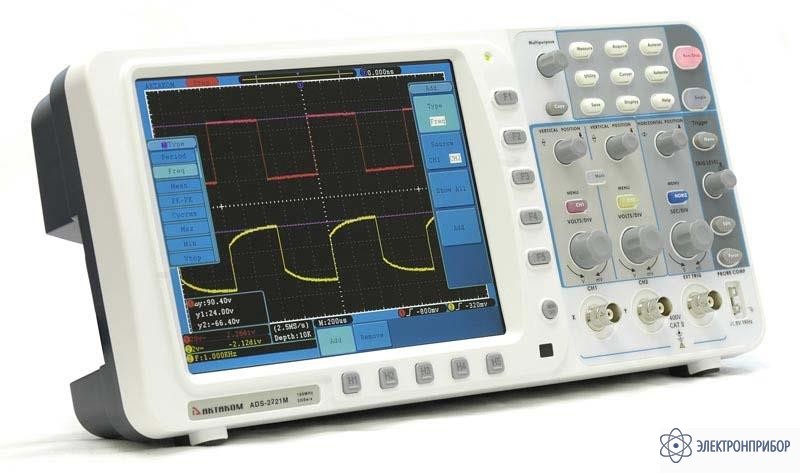

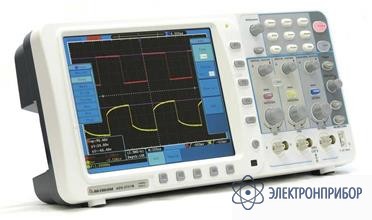

ADS-2221M — осциллограф

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      49918-12

    • Производитель

      АКТАКОМ

    Описание цифрового осциллографа ADS-2221M:

    Серия ADS-2хх1M и ADS-2хххMV - это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал!!! Оригинальная модель двухканального цифрового запоминающего осциллографа, которую можно отнести к гибридным, так как конструкция прибора настольная, но настолько плоская, к тому же, прибор может работать от батареи, что это скорее гибрид настольного и портативного (переносного) прибора. Вся серия ADS-2хх1M и ADS-2хх1MV – это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал. Встроенное описание работы с прибором – отображается на экране (невозможно потерять «Руководство по эксплуатации)». Система синхронизации - 5 типов запуска (фронт, видео, скорость нарастания, длительность импульса, поочередный запуск). 20 автоматических видов измерений (представлены в таблице ниже). Два вида бесплатного (в комплекте поставки) программного обеспечения: AKTAKOM DSO Soft и более мощное - AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения. Конструктивно осциллограф реализован в очень тонком по современным меркам корпусе (всего 7 см), имеет небольшой вес (всего 1,8 кг), удобную конструкцию ножек для двух положений применения. Цветной жидкокристаллический дисплея экрана имеет диагональ 8" (20,3 см) и разрешение 800 × 600 (65536 цветов). Очень развитая система отображения и экранное меню для управления прибором. Необычно реализовано место для батареи - снизу. Ресурса батареи достаточно для автономной работы в течение нескольких часов.

  • Технические характеристики осциллографа ADS-2221M:

    Параметр Значение
    Полоса пропускания 200 MГц
    Количество каналов 2 + внешний запуск
    Регистрация
    Режим Обычный, пиковый детектор, усреднение
    Макс. дискретизация (реальное время) 2 Гвыб/сек (1 Гвыб/сек - 2 канала)
    Вход
    Связь по входу открытый, закрытый, земля
    Входной импеданс 1 MΩ±2% в параллель 10пФ± 5пФ
    Учет ослабления пробников 1X,10X,100X,1000X
    Максимальное входное напряжение 400 Вп-п (DC + AC пик-пик)
    Ограничение полосы пропускания 20 МГц, полный диапазон
    Изолированность каналов 50 Гц: 100 : 1
    10 МГц: 40 : 1
    Задержка между каналами (типичное) 150 пс
    Параметры горизонтальной системы
    Диапазон частоты выборки 0.5 Выб/сек ~ 2 Гвыб/сек (один канал),
    0.5 Выб/сек ~ 1 Гвыб/сек (два канала)
    Интерполяция (sin x)/x
    Глубина записи 10 M точек на каждый канал
    Коэффициент развертки 1 нс/дел ~ 100 с/дел, с шагом 1~2~5
    Погрешность времени выборки и времени задержки ±100 ppm
    Погрешность измерения интервалов однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
    усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
    Параметры вертикальной системы
    АЦП 8 бит
    Вертикальное отклонение 2 мВ/дел ~ 10 В/дел
    Диапазон смещения ±1 В (2 мВ ~ 50 мВ),
    ±10 В (100 мВ ~ 1 В),
    ±100 В (2 В ~ 10 В )
    Полоса пропускания для аналогового периодического сигнала 200 МГц
    Полоса пропускания для однократного сигнала Полный диапазон
    Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
    Время нарастания ≤1.75 нс (типичное)
    Погрешность коэф.усиления ±3%
    Погрешность коэф.усиления (усреднения) Усреднение по 16 регистрациям:
    ±(3% + 0.05 дел)
    Измерения
    Курсорные ΔV и ΔT между курсорами ΔV и ΔT между курсорами
    Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA>B­, DelayA>B-, +Width, -Width, +Duty, -Duty
    Математические операции сложение, вычитание, умножение, деление, БПФ
    Сохранение во внутреннюю память 15 осциллограмм
    Фигуры Лиссажу
    Диапазон
    Сдвиг фаз

    Полный
    ±3 градуса
    Частота ( типичное) 1 кГц прямоугольного сигнала
    Диапазон уровня запуска
    Внутренний ±6 делений от центра экрана
    EXT ±600 мВ
    EXT/5 ±3 В
    Погрешность уровня запуска (типичная)
    Внутренний ±0.3 деления
    EXT ±(40 мВ + 6% от утановл. значения)
    EXT/5 ±(200mV +6% от утановл. значения)
    Блокировка уровня запуска
    100 нс ~ 10 с
    Автоматческая установка уровня 50% (типичное)
    Входной сигнал ≥50 Гц
    Запуск по фронту
    наклон нарастающий, спадающий
    чувствительность 0.3 деления
    Запуск по длительности импульса
    условие запуска положительная полярность импульса: >, <, =
    отрицательная полярность импульса: >, <, =
    диапазон установок 24 нс ~ 10 с
    Запуск по видеосигналу
    система NTSC, PAL и SECAM
    диапазон строк 1-525 (NTSC) и 1-625 (PAL/SECAM)
    Запуск по скорости нарастания
    условие запуска положительная полярность импульса: >, <, =
    отрицательная полярность импульса: >, <, =
    диапазон установок 24 нс ~ 10 с
    Поочередный запуск
    Режим запуск для канала CH1 Edge, Pulse, Video, Slope
    Режим запуск для канала CH2 Edge, Pulse, Video, Slope
    Дисплей
    Тип дисплея диагональ 8" , ЖК, TFT матрица
    Разрешение дисплея 800 (по горизонтали) × 600 (по вертикали) точек
    Количество цветов 65536 цветов
    Выход для компенсации пробника
    Выходное напряжение (типичное) амплитуда 5 В на нагрузке больше 1MΩ.
    Частота (типичное) Меандр 1 кГц
    Интерфейс
    Для связи с ПК USB2.0, RS-232
    Сохранение USB (форматы файлов .bmp и .bin)
    Модуль Годен/Негоден Встроенный
    Питание
    Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
    Потребляемая мощность <18 Вт
    Предохранитель 1 A, T тип, 250 В
    Батарея питания (опция) 4000 мАч / 3.7 В
    Массо-габаритные параметры
    Габаритные размеры 340 мм × 155 мм × 70 мм (Д*В*Г)
    Вес Около 1.82 кг
  • Комплект поставки ADS-2221M

    Наименование Количество
    1. Осциллограф ADS-2221MV 1
    2. Осциллографические щупы 2
    3. Кабель питания 1
    4. Кабель USB 1
    5. Краткое руководство пользователя 1
    6. Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов * 1
    7. Aktakom DSO-Soft Программное обеспечение для портативных осциллографов * 1
    8. AULFConverter Конвертер файлов формата AKTAKOM USB Lab * 1

    * - программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено с сайта производителя
