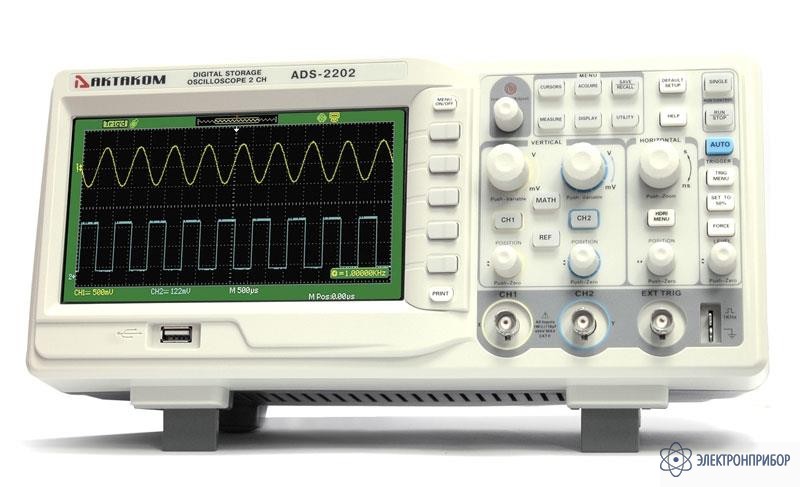

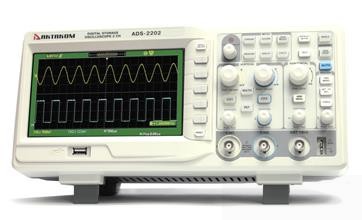

ADS-2202 — осциллограф цифровой

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Госреестр РФ

      55302-13

    • Производитель

      АКТАКОМ

    Назначение цифрового осциллографа ADS-2202:

    Осциллограф цифровой ADS-2202 предназначен для визуального наблюдения и исследования параметров сигнала, а также сохранения его для дальнейшей обработки.

    Особенности цифрового осциллографа ADS-2202:

    • автоматические измерения: 32 типа.
      14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot;
      18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF;
    • курсорные измерения: ручные. слежение. авто;
    • хранение: 20 осциллограмм, 20 установок, 2 опорных маски;
    • ограничение полосы: 20 МГц;
    • функция усреднения (4..256);
    • пиковый детектор;
    • автоматический покадровый регистратор: 2500 кадров;
    • цифровые фильтры: НЧ, ВЧ, полосовой, режективный;
    • интерполяция: Sin(x)/x, линейная;
    • математические операции: сложение, вычитание, умножение, деление;
    • инверсия сигнала;
    • быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки;
    • режим растяжки;
    • режим X-Y;
    • самописец: 100 мс/дел...50 с/дел;
    • встроенный 6-разрядный частотомер;
    • режим послесвечения;
    • тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный;
    • форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET);
    • сохранение на USB-устройство;
    • РУССКОЯЗЫЧНОЕ МЕНЮ.
  • Технические характеристики цифрового осциллографа ADS2202:

    Параметр Значение
    Количество каналов 2 канала
    Полоса пропускания 200 МГц
    Частота дискретизации 1 Гвыб/сек (500 Мвыб/сек на канал)
    Эквивалентная частота дискретизации 50 Гвыб/с
    Объем памяти 40 К (20 К на канал)
    Время нарастания 1,75 нс
    Входной импеданс 1 MОм ±2% || 13 пФ ±3 пФ
    Коэффициент развертки 2,5 нс/дел…50 с/дел с шагом 1-2-5
    Дисплей 7 дюймов, разрешение 480x234 точек, цветной TFT 64 К
    Коэффициент вертикального отклонения 2 мВ/дел...10 В/дел, погрешность: ±3% (≥ 5 мВ/дел)
    Разрешение по вертикали 8 бит
    Источник запуска канал 1, канал 2, AC, внешний, внешний/5
    Тип входов AC, DC, ФВЧ, ФНЧ
    Максимальное входное напряжение 400 В пик-пик
    Тип запуска фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный
    Питание 100 В - 240 В / 45 Гц...440 Гц
    Интерфейс USB-host, USB-device, PASS/FAIL, RS-232
    Потребляемая мощность 50 Вт
    Габариты 336х118х152
    Вес 4,5 кг
    Габаритные размеры в упаковочной таре 260х290х460, вес 4,7 кг.
  • Комплект поставки ADS-2202

    Наименование Количество
    1. Осциллограф ADS-2202 1
    2. Осциллографические щупы 2
    3. Кабель питания 1
    4. Кабель USB 1
    5. Носитель с программным обеспечением и руководством пользователя 1
    6. Краткое руководство пользователя 1
