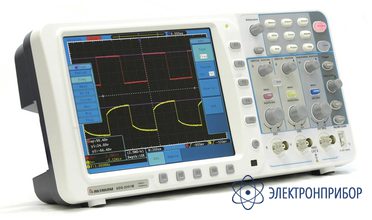

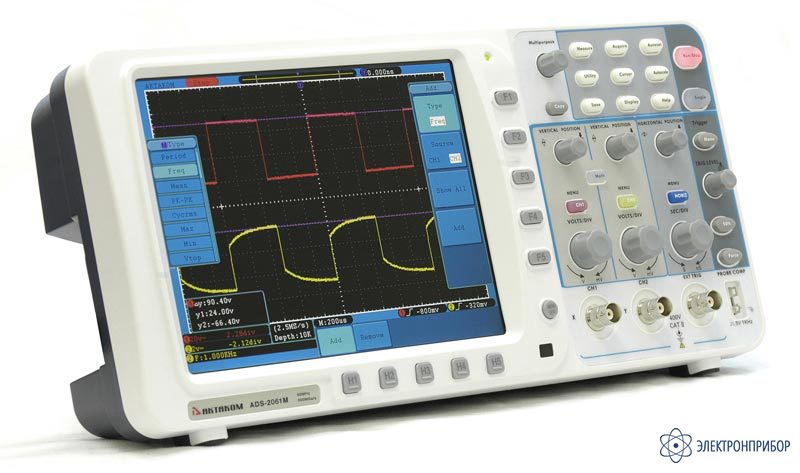

ADS-2071MV — осциллограф цифровой

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Особенности осциллографа цифрового ADS-2071MV:

    • 2 канала;
    • Полоса пропускания - 70 МГц;
    • Частота дискретизации - 500 Мвыб/с (250 Mвыб/с на канал);
    • Макс. память - 10 М на каждый канал;
    • Входной импеданс: 1 МОм;
    • Курсорные измерения;
    • 20 автоизмерения;
    • Матем. функции;
    • БПФ;
    • Интерполятор: линейный, Sin(x)/x;
    • Усреднение;
    • Пиковый детектор;
    • Хранение: 15 осциллограмм;
    • Покадровый регистратор (1000 кадров);
    • Интерфейс: USB-host, USB-device, LAN, VGA;
    • Дисплей: 20 см, цветной, TFT, 800 х 600;
    • Вес: 1,82 кг;
    • Размеры: 340 x 155 x 70 мм.
  • Технические харакетристики осциллографа цифрового ADS-2071MV:

    Параметр Значение
    Полоса пропускания 70 MГц
    Количество каналов 2 + внешний запуск
    Регистрация Режим Обычный, пиковый детектор, усреднение
    Макс. дискретизация (реальное время) 500 Mвыб/сек (250 Mвыб/сек - 2 канала)
    Вход Связь по входу открытый, закрытый, земля
    Входной импеданс 1 MΩ±2% в параллель 10 пФ±5 пФ
    Учет ослабления пробников 1X, 10X, 100X, 1000X
    Максимальное входное напряжение 400 Вп-п (DC + AC пик-пик)
    Ограничение полосы пропускания полный диапазон
    Изолированность каналов 50 Гц: 100 : 1
    10 МГц: 40 : 1
    Задержка между каналами (типичное) 150 пс
    Параметры горизонтальной системы Диапазон частоты выборки 0.5 Выб/сек ~ 500 Mвыб/сек (один канал)
    0.5 Выб/сек ~ 250 Mвыб/сек (два канала)
    Интерполяция (sin x)/x
    Глубина записи 10 M точек на каждый канал
    Коэффициент развертки 5 нс/дел ~ 100 с/дел, с шагом 1~2~5
    Погрешность времени выборки и времени задержки ±100 ppm
    Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
    усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
    Параметры вертикальной системы АЦП 8 бит
    Вертикальное отклонение 2 мВ/дел ~ 10 В/дел
    Диапазон смещения ±10 делений
    Полоса пропускания для аналогового периодического сигнала 70 МГц
    Полоса пропускания для однократного сигнала Полный диапазон
    Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
    Время нарастания (60 МГц) ≤5.0 нс (типичное)
    Погрешность коэф.усиления ±3%
    Погрешность коэф.усиления (усреднения) Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
    Измерения Курсорные ΔV и ΔT между курсорами
    Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty
    Математические операции +, -, *, / ,FFT
    Сохранение во внутреннюю память 15 осциллограмм
    Фигуры Лиссажу Диапазон Полный
    Сдвиг фаз ±3 градуса
    Частота ( типичное) 1 кГц прямоугольного сигнала

    Система запуска осциллографа цифрового ADS-2071MV:

    Параметр Значение
    Диапазон уровня запуска Внутренний ±6 делений от центра экрана
    EXT ±600 мВ
    EXT/5 ±3 В
    Погрешность уровня запуска (типичная)  Внутренний ±0.3 деления
    EXT ±(40 мВ + 6% от утановл. значения)
    EXT/5 ±(200mV +6% от утановл. значения)
    Блокировка уровня запуска 100 нс ~ 10 с
    Автоматческая установка уровня 50% (типичное) Входной сигнал ≥50 Гц
    Запуск по фронту наклон нарастающий, спадающий
    чувствительность 0.3 деления
    Запуск по длительности импульса условие запруска положительная полярность импульса: >, <, =
    отрицательная полярность импульса: >, <, =
    диапазон установок 24 нс ~ 10 с
    Запуск по видеосигналу система NTSC, PAL и SECAM
    диапазон строк 1-525 (NTSC) и 1-625 (PAL/SECAM)
    Запуск по скорости нарастания условие запуска положительная полярность импульса: >, <, =
    отрицательная полярность импульса: >, <, =
    диапазон установок 24 нс ~ 10 с
    Поочередный запуск Режим запуск для канала CH1 Edge, Pulse, Video, Slope
    Режим запуск для канала CH2 Edge, Pulse, Video, Slope

    Основные технические харакетристики осциллографа цифрового ADS-2071MV:

    Параметр Значение
    Дисплей
    Тип дисплея  диагональ 8” , ЖК, TFT матрица
    Разрешение дисплея 800 (по горизонтали) × 600 (по вертикали) точек
    Количество цветов 65536 цветов
    Выход для компенсации пробника
    Выходное напряжение (типичное) амплитуда 5 В на нагрузке больше 1MΩ.
    Частота (типичное) Меандр 1 кГц
    Интерфейс
    Для связи с ПК USB2.0, LAN
    Сохранение USB
    Выход VGA
    Модуль Годен/Негоден Встроенный
    Питание
    Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
    Потребляемая мощность <18 Вт
    предохранитель 1 A, T тип, 250 В
    Батарея питания (опция) 4000 мАч / 3.7 В
    Массо-габаритные параметры
    Габаритные размеры 340 мм × 155 мм × 70 мм (Д*В*Г)
    Вес Около 1.82 кг
    Габаритные размеры в упаковочной таре 220х110х430 мм
    Вес в упаковочной таре 2,6 кг
  • Комплект поставки ADS-2071MV

    Наименование Количество
    1. Осциллограф ADS-2071MV 1
    2. Осциллографические щупы 2
    3. Кабель питания 1
    4. Кабель USB 1
    5. Носитель с программным обеспечением и руководством пользователя 1
    6. Краткое руководство пользователя 1
