Осциллографы лабораторные

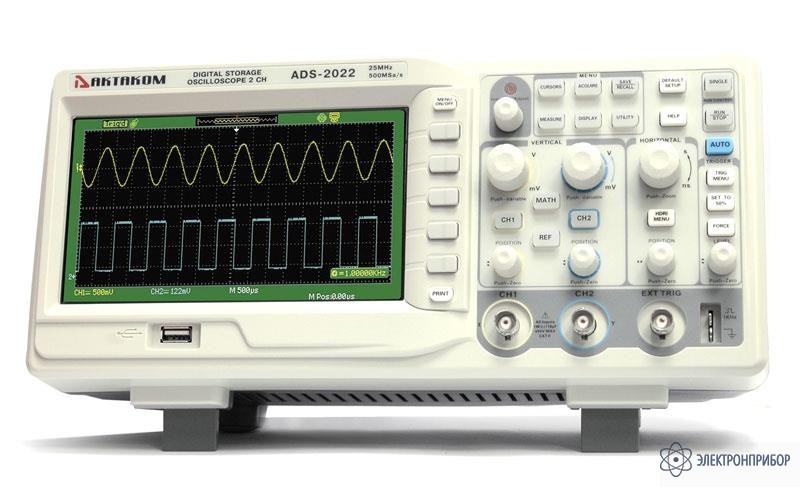

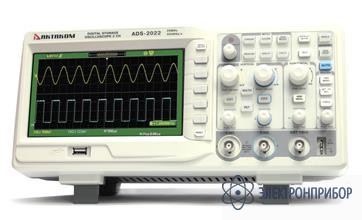

ADS-2022 — осциллограф цифровой запоминающий

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      55302-13

    • Производитель

      АКТАКОМ

    Особенности осциллографа цифрового запоминающего ADS-2022:

    • автоматические измерения: 32 типа:
      14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot;
      18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF;
    • курсорные измерения: ручные. слежение. авто;
    • хранение: 20 осциллограмм, 20 установок, 2 опорных маски;
    • ограничение полосы: 20 МГц;
    • функция усреднения (4..256);
    • пиковый детектор;
    • автоматический покадровый регистратор: 2500 кадров;
    • цифровые фильтры: НЧ, ВЧ, полосовой, режективный;
    • интерполяция: Sin(x)/x, линейная;
    • математические операции: сложение, вычитание, умножение, деление;
    • инверсия сигнала;
    • быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки;
    • режим растяжки;
    • режим X-Y;
    • самописец: 100 мс/дел...50 с/дел;
    • встроенный 6-разрядный частотомер;
    • режим послесвечения;
    • тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный!!!;
    • форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET);
    • сохранение на USB-устройство;
    • РУССКОЯЗЫЧНОЕ МЕНЮ!;
  • Технические характеристики осциллографа цифрового запоминающего ADS-2022:

    Параметр Значение
    Количество каналов 2 канала + внешний запуск
    Полоса пропускания 25 МГц
    Максимальная частота дискретизации в режиме реального времени 500 Мвыб/сек (250 Мвыб/сек на канал)
    Частота дискретизации в эквивалентном режиме 10 Гвыб/сек
    Максимальный объем памяти 32 К
    Вертикальное разрешение 8 бит
    Коэффициент вертикального отклонения 2 мВ/дел...10 В/дел
    погрешность ±3% (≥ 5 мВ/дел)
    Время нарастания 14 нс
    Входной импеданс 1 MОм ±2% || 13 пФ ±3 пФ
    Максимальное входное напряжение 400 В пик-пик
    Коэффициент развертки 25 нс/дел…50 с/дел с шагом 1-2-5
    Источник запуска канал 1, канал 2, AC, внешний, внешний/5
    Тип входов AC, DC, ФВЧ, ФНЧ
    Тип запуска фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный
    Дисплей 7 дюймов, разрешение 480x234 точек, цветной TFT 64 К
    Интерфейс USB-host, USB-device, PASS/FAIL, RS-232
    Питание 100 В - 240 В / 45 Гц...440 Гц
    Потребляемая мощность 50 Вт
    Масса 2,5 кг
    Габаритные размеры 336х118х152 мм
    Габаритные размеры в упаковочной таре 260х290х460
    Вес 3,6 кг
  • Комплект поставки ADS-2022

    Наименование Количество
    1. Осциллограф цифровой запоминающий ADS-2022 1
    2. Осциллографические щупы 2
    3. Кабель питания 1
    4. Кабель USB 1
    5. Краткое руководство пользователя 1
