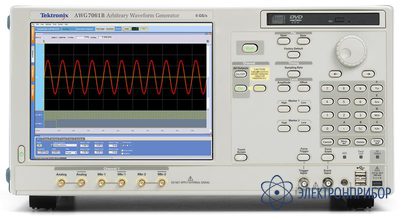

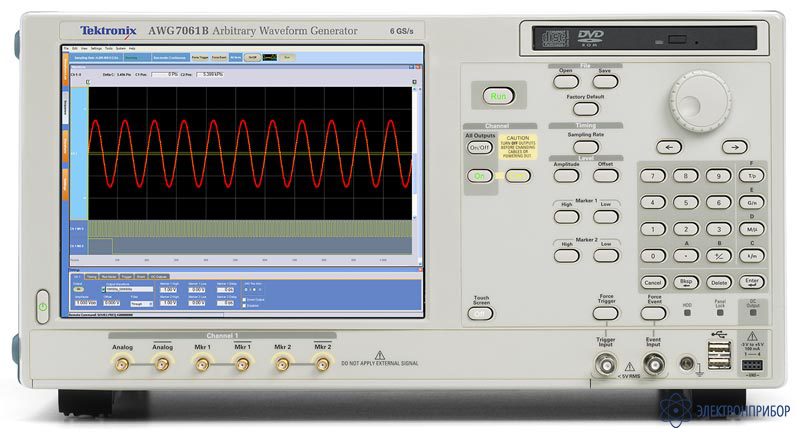

AWG7062B — генератор сигналов произвольной формы

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      43534-09

    • Производитель

      Tektronix, США

    Назначение генератора AWG7062B:

    Генераторы сигналов произвольной формы серии AWG7000B реализуют наилучший в отрасли метод создания смешанных сигналов и удовлетворяют самым жестким требованиям.

    Генераторы сигналов произвольной формы серии AWG7000B воплощают уникальное сочетание превосходного качества сигнала, высочайшей частоты дискретизации и широкого диапазона рабочих частот с исключительным удобством эксплуатации.

    Приборы этой серии предлагают лучшее в отрасли решение для генерации смешанных сигналов, используемых проектировщиками для проверки, измерения и отладки сложных электронных схем.

    Генерация по принципу прямого синтеза позволяет получать выходные сигналы разных типов, включая многоуровневые сигналы, сигналы с предыскажениями и с компенсацией предыскажений, джиттер (Rj, Pj, ISI, DCD), SSC и дрейфующие сигналы.

    Частота дискретизации от 6 до 24 Гвыб/с (с разрешением до 10 бит) и один или два выходных канала позволяют генерировать сложнейшие сигналы, используемые в высокоскоростных последовательных шинах и широкополосных РЧ приложениях.

    Применение открытой инструментальной платформы на базе ОС Windows (Windows XP) облегчает работу с прибором, обеспечивает широчайшие возможности подключения периферийного оборудования и совместимость с ПО сторонних производителей.

  • Сравнительные характеристики генератораов AWG7000B:

    Характеристики сигналов AWG7122B AWG7121B AWG7062B AWG7061B
    Выход сигнала произвольной формы
    ЦАП
    Разрешение
    10 бит (без использования выхода маркера) или 8 бит (2 канала маркера с возможностью выбора)
    Число выходов 2 1 2 1
    Тип выхода Дифференциальный
    Выходное сопротивление 50 Ом
    Тип выходного разъема SMA (передняя панель)
    Частота дискретизации
    Стандартная от 10 Мвыб./с до 12 Гвыб./с от 10 Мвыб./с до 12 Гвыб./с от 10 Мвыб./с до 6 Гвыб./с
    Опция 06 от 12 Гвыб./с до 24 Гвыб./с
    Частотные характеристики
    Эффективная выходная частота (Fmax) Fmax определяется как меньшее из двух значений: «Эффективная полоса (по уровню –6 дБ)» и «Максимальная частота дискретизации /2,5 точек на период»
    Стандартная (тип.) 3,5 ГГц 2,4 ГГц
    С опцией 02 (тип.) отсутствует 4,8 ГГц отсутствует
    С опцией 06 (тип.) 9,6 ГГц отсутствует отсутствует
    Эффективное время перестройки частоты Минимальное время перестройки частоты (между выбранными частотами F1 и F2) определяется как «1/ Fmax»
    Стандартная (тип.) 170 нс 300 нс
    С опцией 02 (тип.) отсутствует отсутствует отсутствует
    С опцией 06 (тип.) 400 мкс отсутствует отсутствует
    С опцией 08 (тип.) 286 пс 417 пс
    С опцией 02/08 (тип.) отсутствует 208 пс отсутствует
    С опцией 06/08 (тип.) 104 пс отсутствует отсутствует
    Амплитудные характеристики
    Полоса времени нарастания (по уровню -3 дБ)
    Полоса, рассчитанная по длительности времени нарастания (0,35/Tr, гауссовский переход) на аналоговом выходе с учетом фильтра
    Стандартная (тип.) Нормальный: 750 МГц, Прямой: 3,5 ГГц
    С опцией 02 (тип.) отсутствует 7,5 ГГц отсутствует
    С опцией 06 (тип.) 7,5 ГГц отсутствует отсутствует
    Стандартный выход
    ФНЧ
    Нормальный: 50 МГц, 200 МГц (Бессель), Прямой: не определен
    Амплитуда
    Диапазон
    Нормальный: от 50 мВ до 2,0 В (пик-пик), Прямой: от 50 мВ до 1,0 В (пик-пик)
    Разрешение 1 мВ
    Погрешность ±(3,0% от амплитуды ±2 мВ) при смещении 0 В
    Смещение
    Диапазон
    Нормальный: от -0,5 В до +0,5 В, Прямой: не определен
    Разрешение 1 мВ
    Погрешность ±(2% от смещения ± 10 мВ) при минимальной амплитуде
    Искажения
    Частота дискр. 12 Гвыб./с, 32 точки сигнала, частота сигнала 375 МГц, амплитуда 1,0 В Частота дискр. 6 Гвыб./с, 32 точки сигнала, частота сигнала 187,5 МГц, амплитуда 1,0 В
    Гармонические искажения Нормальный: < -35 dBc, Прямой: < -42 dBc Нормальный: < -40 dBc, Прямой: < -45 dBc
    Негармонические искажения < -50 dBc (от 0 Гц до 6 ГГц) < -50 dBc (от 0 Гц до 3,0 ГГц)
    Динамический диапазон, свободный от паразитных составляющих Частота дискр. 12 Гвыб./с, амплитуда 1 В (пик-пик), смещение 0 В, 10-битный режим работы ЦАП, от 0 Гц до 6 ГГц Частота дискр. 6 Гвыб./с, амплитуда 1 В (пик-пик), смещение 0 В, 10-битный режим работы ЦАП, от 0 Гц до 3 ГГц
    (типовое значение) Нормальный: 45 dBc, Прямой: 45 dBc (на частоте 375,0 МГц) Нормальный: 51 dBc, Прямой: 51 dBc (на частоте 187,5 МГц)
    Фазовый шум Частота дискр. 12 Гвыб./с, амплитуда 1 В (пик-пик), частота несущей 375 МГц Частота дискр. 6 Гвыб./с, амплитуда 1 В (пик-пик), частота несущей 187,5 МГц
    (типовое значение) < -90 dBc/Гц при отстройке 10 кГц < -90 dBc/Гц при отстройке 10 кГц
    Случайный джиттер Период повторения 1010 тактов
    ср.кв. значение (тип.) Нормальный: 1,6 пс, Прямой: 0,9 пс
    Полный джиттер Псевдослучайный шум с периодом 215-1 (при BER 10-12)
    Амплитудное значение (тип.) Нормальный: 50 пс при 0,5 Гбит/с, Прямой: 30 пс при 6 Гбит/с
