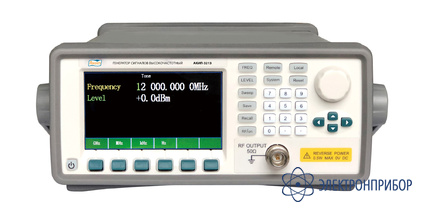

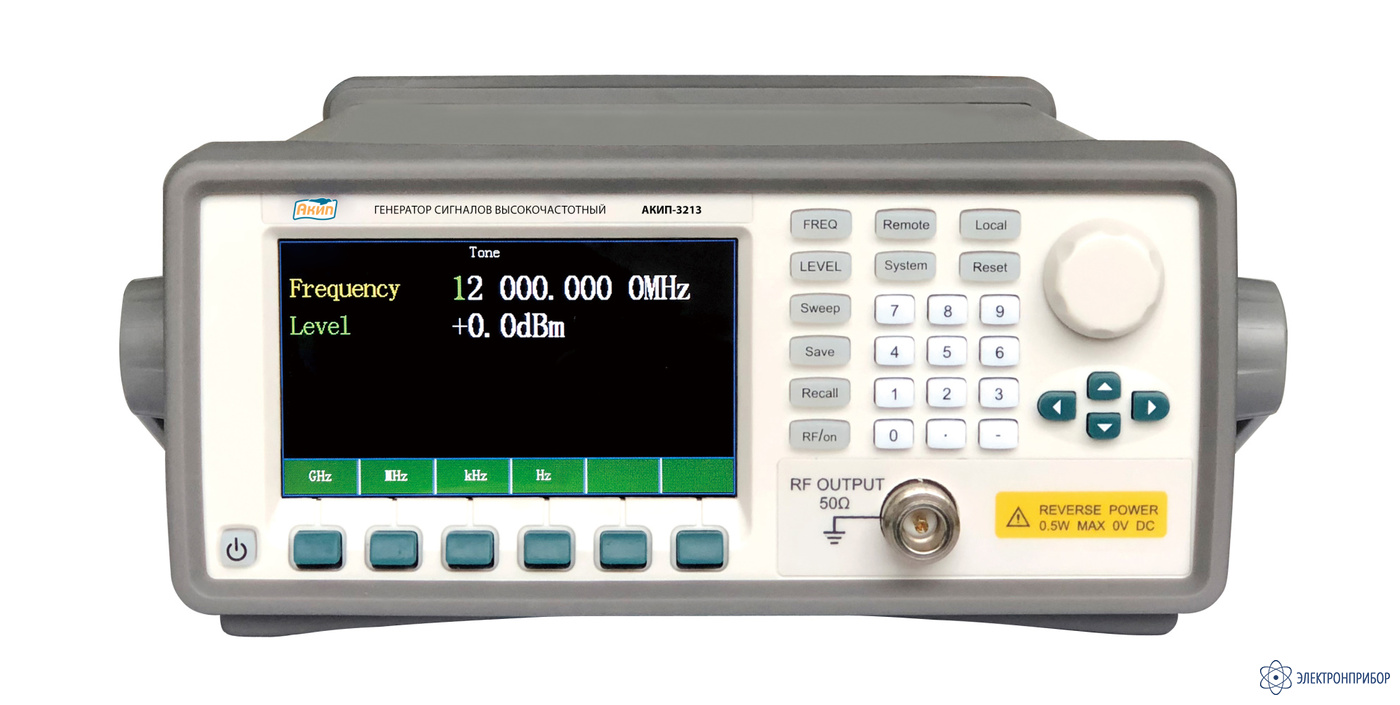

АКИП-3213/1 — генератор ВЧ-сигналов

Код товара: 71176
  • 2-3 дня

    • Гарантия

      12 месяцев

    • Производитель

      АКИП

    Особенности генератора ВЧ-сигналов  АКИП-3213/1:

    • Диапазон частот: 2 ГГц … 12 ГГц;
    • Разрешение по частоте 1 Гц;
    • Погрешности установки частоты: ±1×10-6;
    • Выходной уровень: -20 дБм … +15 дБм (нормируемый диапазон -10 дБм … +13 дБм);
    • Разрешение по амплитуде: 0,1 дБ Фазовый шум: < -95 дБн/Гц (отстройка 100 кГц);
    • Внутренняя/ внешняя модуляция: ИМ;
    • Цветной ЖК-дисплей с диагональю 11 см Ин;
    • терфейсы: RS232, USB.

  • Технические характеристики генератора ВЧ-сигналов  АКИП-3213/1:

    Параметр Значение
    Диапазон 2 ГГц … 12 ГГц
    Дискретность установки 1 Гц
    Пределы допускаемой относительной погрешности установки частоты Есть вход сигнала внешней опорной частоты 10 МГц
    Тип выход N-тип (50 Ом)
    Диапазон установки уровня выходного сигнала, 50 Ом В скобках указано нормируемое значение 2 ГГц ≤ f < 12 ГГц -20 … +15 дБм (-10 … +13 дБм)
    Разрешение 0,1 дБ
    Погрешность установки ≤ 1,5 дБм (выходной уровень -10…+13 дБм)
    Плотность фазовых шумов -95 дБн/Гц (отстройка 100 кГц)
    Уровень гармонических искажений <-33 дБн
    Уровень негармонических искажений <-40 дБн
    Диапазон установки 0,1 мкс … 10 мс
    Диапазон установки периода следования 0,5 мкс …10 мс
    Внешняя модуляция Длительность импульса ≥ 1 мкс, уровень (низкий/высокий): 0 В/ 3,3 В
    Вход ОГ BNC-тип (50 Ом): 10 МГц (±0,01 ppm); уровень: 0 дБм ... 10 дБм
    Выход ОГ BNC-тип (50 Ом): 10 МГц; уровень: > 3 дБм
    ЖК-дисплей Цветной ЖК, диагональ 11 см
    Память 4 ячейки для сохранения профиля настроек
    Напряжение питания 100 … 240 В (автовыбор), 50 (±10%) Гц
    Потребляемая мощность Не более 30 Вт
    Рабочие условия 10 … 40°С, относительная влажность <80%
    Интерфейсы RS232, USB
    Габаритные размеры 254 × 103 × 374 мм (ШхВхГ)
    Масса Не более 5,5 кг

  • Комплект поставки АКИП-3213/1

    № Наименование Количество
    1 Генератор ВЧ-сигналов АКИП-3213/1 1
    2 Кабель питания 1
    3 N-BNC коннектор 1
    4 Руководство по эксплуатации+ программное обеспечение (CD) 1
