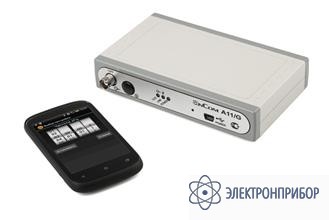

AnCom A11/G — измерительный генератор

Код товара: 34171
  • 53448-13

    • Гарантия

      3 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      53448-13 до 07.03.2028

    • Производитель

      AnСom, Россия

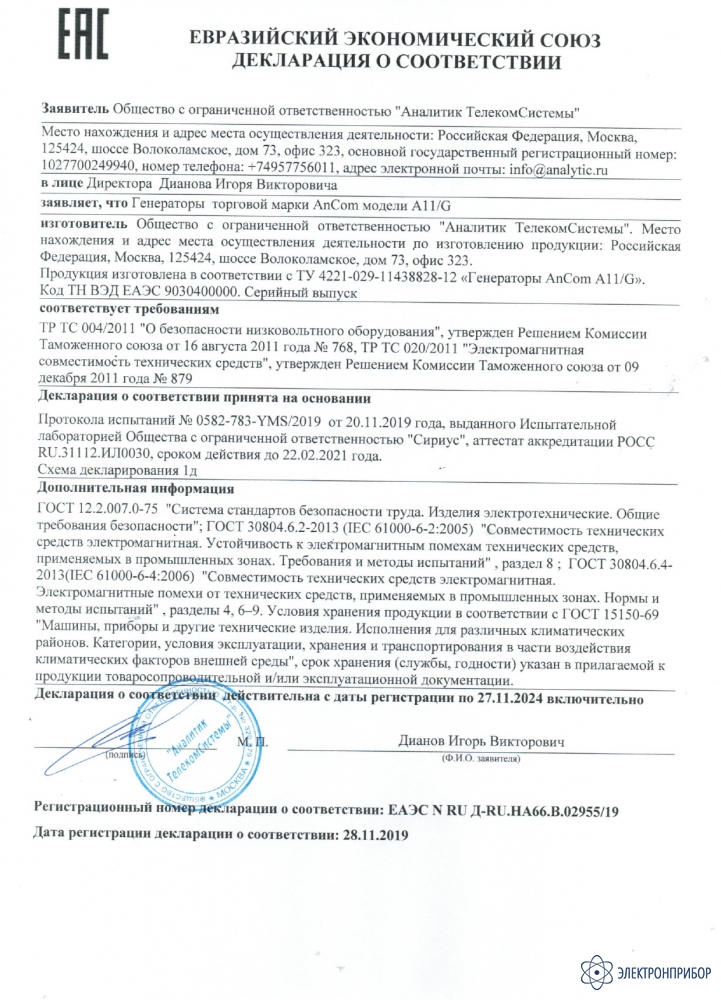

    Сертификаты

    Назначение измерительного генератора AnCom A11/G

    Измерительный генератор AnCom A11/G предназначен для формирования гармонического сигнала в диапазоне 10...1024 кГц с уровнем 0,004...6,5 В (-35...26 дБм). Компактный и легкий генератор работает от встроенной аккумуляторной батареи более 10 часов в условиях открытых распределительных устройств.

    Генератор AnCom A11/G ориентирован на измерения ВЧ-связи ЛЭП и PLC (отрасль «Электроэнергетика») и позволяет заменить измерительные генераторы PS-33A, ET-90T/A, ET-70D/А<.

    Совместим с анализатором ВЧ-связи AnCom A-7/307.
    AnCom A-7/307 + AnCom A11/G = мобильный измерительный комплект
    для проведения оперативной экспертизы систем ВЧ-связи по ЛЭП.

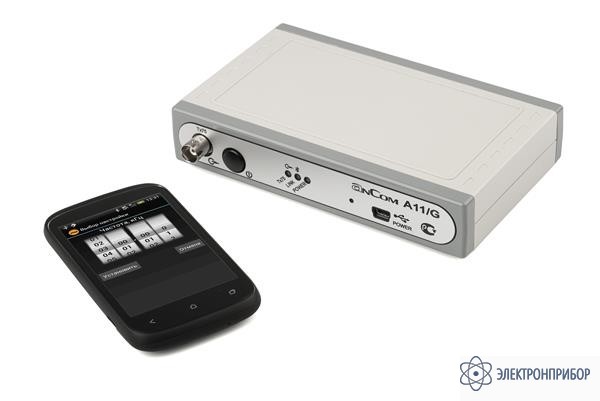

    Технология «Мобильный интерфейс» измерительного генератора AnCom A11/G

    • Управляющий Android-смартфон – в комплекте поставки. Возможность управления генератором не зависит от наличия сети GSM/GPRS и не требует установки SIM-карты;
    • При измерениях без смартфона – формирование сигнала с заранее заданными значениями уровня и частоты;
    • Работа на опасных участках - управление генератором по радиоканалу Bluetooth (на удалении до 6 м);
    • Удобная переносная сумка на магнитах – для крепления генератора к металлической стенке шкафа или объекта измерений.

    Пуско-наладка, настройка и поверка измерительного генератора AnCom A11/G

    • ВЧ-трактов каналов связи по ЛЭП
    • Оборудования систем ВЧ-связи по ЛЭП
    • Аппаратуры и каналов связи РЗ и ПА
    • Линейных и сетевых трактов систем передачи
    • Оборудования присоединения: ФП, РФ, ВЧ-кабелей связи
    • Емкостных и индуктивных устройств присоединения к сетям 6-10 кВ

    + Анализатор ВЧ-связи AnCom A-7/307

    • AnCom A-7/307 + AnCom A11/G = мобильный измерительный комплект для проведения оперативной экспертизы систем ВЧ-связи по ЛЭП
    • Замена специализированных селективных вольтметров, анализаторов спектра, генераторов, частотомеров, измерителей АЧХ
    • Работа в условиях открытых распределительных устройств

  • Технические характеристики измерительного генератора AnCom A11/G

    Параметр Значение
    Эксплуатационные характеристики
    Диапазон установки частоты 10...1024 кГц, шаг 1 Гц
    Диапазон установки уровня, шаг 0,001 В / 0,1 дБм на 75 Ом – 0,004...3,28 В / -35...20 дБм
    низкоомно – 0,008...6,52 В / - 29...26 дБм
    Задание уровня сигнала в дБм/дБ/дБм0/В/мВ
    Подключение с генерацией сигнала согласованно, 75 Ом
    низкоомно, <3 Ом
    Подключение с блокировкой сигнала согласованно, 75 Ом
    холостой ход, >20 кОм
    короткое замыкание, <3 Ом
    Продолжительность автономной работы не менее 10 часов
    Габаритные размеры 155x103x34 мм
    Вес 380 г
    Температура -10° до +40°C
    Метрологические параметры
    Погрешность задания частоты ± 10x10-6
    Погрешность задания уровня ± 0,2 дБ (от 5 до 40 °C), ± 0,5 дБ (от -10 до 5°C)
    Погрешность воспроизведения полного входного сопротивления в согласованном режиме ± 3%
    Защищенность сигнала от паразитных составляющих не менее 50 дБ
    Уровень собственного шума на выходе заблокированного генератора на нагрузке 75 Ом не более -72 дБм
    Нестабильность уровня за каждые 8 часов работы не более 0,035 дБ

  • Комплект поставки AnCom A11/G

    № Наименование Количество
    1. Измерительный генератор AnCom A11/G 1
