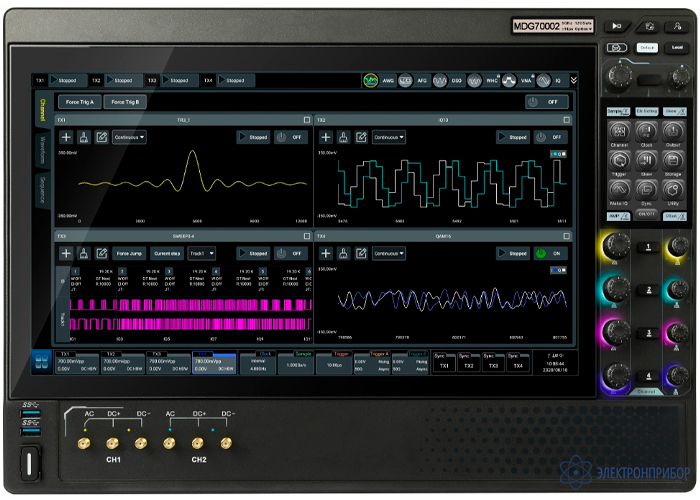

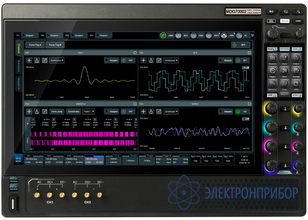

DG70002 — генератор сигналов произвольной формы

Код товара: 85355
  • Генератор сигналов произвольной формы DG70002 Генератор сигналов произвольной формы DG70002

    • Гарантия

      3 года

    • Производитель

      RIGOL, Китай

    • Артикул

      00000256296

    Описание генератора сигналов произвольной формы DG70002:

    DG70002 – это высокопроизводительный генератор сигналов произвольной формы с максимальной частотой дискретизации до 12 Гвыб/с, аналоговой полосой пропускания до 5 ГГц, разрешением по вертикали 16 бит и длиной сигнала произвольной формы до 1,5 Гточек и большим динамическим диапазоном.

    Генератор сигналов DG70002 предоставляет пользователям возможность формирования широкополосных и чистых сигналов, а также их последовательностей и предназначен для решения задач, требующих высокую точность воспроизведения сигнала.

    Генератор сигналов серии DG70002 выполнен в моноблочном корпусе настольного исполнения и имеет 15,6-дюймовый сенсорный экран с изменяемым углом наклона.

    Назначение генератора сигналов произвольной формы DG70002:

    Продукт предназначен для разработки, производства и измерений параметров электронных компонентов и устройств в производственных и лабораторных целях.

    Применение DG70002:

    • разработка, производство, отладка и ремонт электронных устройств, средств связи и НЧ/ВЧ/СВЧ-изделий;
    • функциональное тестирование;
    • лабораторные исследования;
    • область квантовых технологий;
    • образование.

    Особенности генератора сигналов произвольной формы DG70002:

    • частота дискретизации генератора: до 5 Гвыб/с (до 12 Гвыб/с при интерполяции);
    • вертикальное разрешение: 16 бит;
    • глубина памяти: до 1,5 млрд точек на каждый канал;
    • динамический диапазон, свободный от паразитных составляющих: -70 дБн;
    • прямой синтез несущей сигналов: до 5 ГГц;
    • максимальная полоса модуляции: до 1,5 ГГц;
    • суммарный джиттер: ниже 10 пс пик-пик, случайный джиттер: ниже 350 фс скз;
    • настраиваемая частота дискретизации: от 100 выб/с до 12 Гвыб/с;
    • многоканальная синхронизация, в том числе между приборами;
    • синхронизация с высокой точностью с межканальной повторяемостью: ниже 10 пс;
    • генерация сигналов произвольной формы по точкам; восстановление сигнала без искажений;
    • поддержка расширенной последовательности для создания выходных сигналов сложных форм;
    • интерфейсы: LAN, USB3.0, HDMI;
    • поддержка импорта файлов сигналов из внешней памяти;
    • 15,6'' сенсорный дисплей с изменяемым углом наклона; 3,5” - дополнительный.

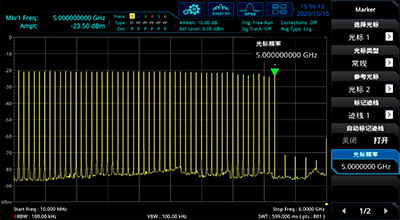

    Рис. 1. Частотный диапазон от 0 до 5 ГГц для удовлетворения большого количества приложений.

    Обеспечивает более широкий диапазон выходной частоты и подходит для большинства радиочастотных испытаний.

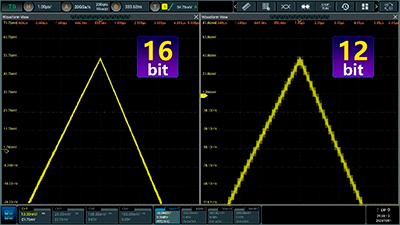

    Рис. 2. 16-битное вертикальное разрешение, более точное квантование уровня и более высокое качество выходных сигналов.

    Помимо высокой частоты дискретизации, генератор обеспечивает 16-битное вертикальное разрешение. По сравнению с 12-битным или 14-битным вертикальным разрешением, 16-битное вертикальное разрешение имеет более точное квантование уровня, что обеспечивает высокое качество выходного сигнала.

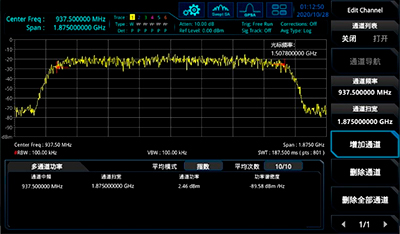

    Рис. 3. Поддерживает полосу модуляции до 1,5 ГГц для соответствия множеству новых стандартов широкополосной беспроводной связи.

    Полоса модуляции до 1,5 ГГц, функции цифрового повышающего преобразования и с помощью модулятора IQ, генератор может формировать различные методы модуляции, такие как 1024QAM/256QAM. В сочетании со встроенным режимом скачкообразной перестройки частоты (минимальный интервал скачкообразной перестройки частоты всего 128 нс) прибор может соответствовать множеству новых стандартов широкополосной беспроводной связи.

    Рис. 4. Длина сигнальной таблицы одного канала 1,5 Гбит/канал обеспечивает длинный выходной сигнал с высокой частотой дискретизации.

    Обеспечивает длину сигнала до 1,5 млрд точек выборки для одного канала, а редактор последовательностей поддерживает до 16 тысяч кадров сигналов и гибкие функции настройки для обеспечения долговременного воспроизведения сигнала и функции последовательностей сигналов.

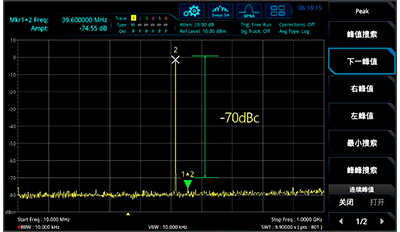

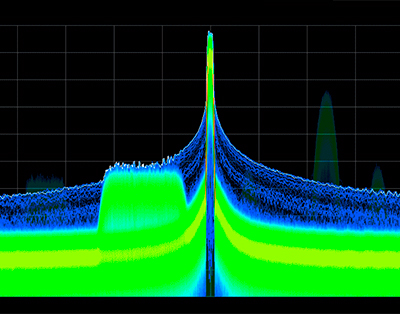

    Рис. 5. Гарантия чистого сигнала, динамический диапазон без паразитных составляющих -70 дБн, общий джиттер 10 пс.

    Обеспечивает выходной сигнал высокой чистоты, динамический диапазон без паразитных составляющих -70 дБн, общий джиттер 10 пс, случайный джиттер 350 фс, обеспечивая точный результат тестирования.

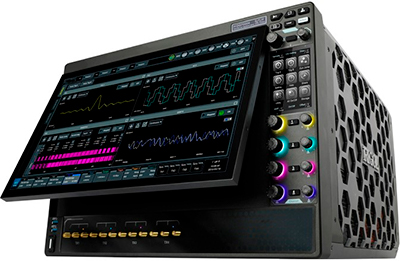

    Рис. 6. Большой 15,6-дюймовый экран, угол обзора экрана с электронной регулировкой угла наклона.

    Благодаря 15,6-дюймовому сенсорному дисплею высокой четкости 2K и дизайну пользовательского интерфейса, инженеры могут выполнять все операции без использования внешнего ПК. Электрически регулируемый угол наклона экрана для удобного управления и редактирования сигналов под разными углами.

    Области применения генератора сигналов произвольной формы DG70002:

    • Квантовые измерения. Квантовые технологии — это инновация в области физики, в которой используются специфические особенности квантовой механики. Для измерений кубитов требуется несколько синхронизированных сигналов, и малая задержка системы запуска генератора.
    • Комплексное моделирование электромагнитной среды. Построение сложной, динамически изменяющейся, электромагнитной среды в лабораторных условиях для моделирования ситуации электромагнитного излучения в реальной среде и оценка адаптивности и устойчивости тестируемой системы к сложной электромагнитной среде.
    • Тестирование высокоскоростного интерфейса. Для тестирования требуется, чтобы источник сигнала мог создавать различные тестовые шаблоны и иметь возможности точного и контролируемого ослабления сигнала, чтобы моделировать наихудшие условия, определенные стандартом, и выполнять интенсивные испытания тестируемого устройства.
    • Переменная частота дискретизации 100 выб/с ~ 12 Гвыб/с, восстановление сигнала без искажений. Благодаря новой технологической платформе частоту дискретизации можно регулировать от 100 выб/с до 12 Гвыб/с, а для полного восстановления сигнала можно воспроизводить узкие импульсы длительностью всего от 400 пс.

  • Технические характеристики генератора сигналов произвольной формы DG70002:

    Параметр Значение
    Размеры  439 х 310 х 491 мм
    Масса < 22,5 кг
    Частотный диапазон 5 ГГц
    Максимальная длина записи 1,5 млрд точек
    Частота дискретизации 100 выб/с – 12 Гвыб/с
    Количество выходных каналов 2
    Разрешение по вертикали 16 бит (0 маркеров/канал)
    15 бит (1 маркер/канал)
    14 бит (2 маркера/канал)
    Объем памяти форм сигнала 1,5 Гвыб/канал
    Синхронизация между каналами:
    - отклонение повторяемости
    - дискретность коррекции времени задержки между каналами
    ±10 пс
    3 пс
    Эффективная выходная частота:
    - максимальная выходная частота
    - режим формирования сигналов в реальном времени
    - режим формирования сигналов с векторной модуляцией (IQ, 10 Гвыб/с при интерполяции)    		 частота дискретизации / 2,5
    2 ГГц
    4 ГГц
    Аналоговые выходы (Analog Output)
    Выход с развязкой по постоянному току (DC-HBW)
    Амплитудный диапазон (несимметричный выход, с нагрузкой 50 Ом) 350 мВ пик-пик – 750 мВ пик-пик
    Амплитудный диапазон (дифференциальный выход, с нагрузкой 100 Ом) 700 мВ пик-пик – 1400 мВ пик-пик
    Точность установки амплитуды ± 2% (от установленного значения)
    Полоса пропускания:
    - по уровню -3 дБ
    - по уровню -6 дБ
    2 ГГц
    4 ГГц
    Смещение (50 Ом относительно GND) ± 20 мВ
    Смещение (при дифференциальном выходе) ± 40 мВ
    Разрешение смещения 50 мкВ (номинальное)
    Точность смещения ± 2 мВ
    Нарастание / спад в измеренном диапазоне значений от 20% до 80% < 120 пс (при размахе 700 мВ на несимметричном выходе)
    Выход с развязкой по постоянному току с усилителем (DC AMP)
    Амплитудный диапазон:
    - несимметричный выход (с нагрузкой 50 Ом)
    - дифференциальный выход (с нагрузкой 100 Ом)
    25 мВ пик-пик – 1 В пик-пик
    50 мВ пик-пик – 2 В пик-пик
    Точность установки амплитуды:
    - при значениях ≥ 100 мВ пик-пик
    - при значениях < 100 мВ пик-пик
    ± 2 %
    ± 5 %
    Смещение:
    - 50 Ом, относительно GND
    - с развязкой по DC
    ±1 В
    ±2 В
    Точность смещения:
    - несимметричный выход (OutP + OutN/2)
    - диференциальный выход (OutP - OutN)
    ± (2% от смещения + 10 мВ)
    ± 20 мВ
    Полоса пропускания:
    - по уровню -3 дБ
    - по уровню -6 дБ
    1,3 ГГц
    2,6 ГГц
    Длительность фронта переходной характеристики нарастание/спад в значениях от 20% до 80% (несимметричный выход) < 160 пс при 1 В пик-пик
    Выход с развязкой по переменному току (AC)
    Выходная мощность -20 дБм ~ +10 дБм
    Точность установки ± 0,5 дБ (типовое)
    Смещение ±2 В/ 70 мА
    Точность смещения на открытом выходе (без нагрузки) ± (2% от смещения + 20 мВ)
    Полоса пропускания:
    - по уровню -3 дБ
    - по уровню -6 дБ
    - по уровню -18 дБ
    10 МГц – 2 ГГц
    10 МГц – 3,8 ГГц
    10 МГц – 4,8 ГГц
    Количество каналов 2, по 3 SMA разъема на канал на передней панели
    Характеристики во временной области (Time Domain)
    Скорость передачи данных (частота дискретизации/4 отсчета на период) максимум 1,25 Гбит/с
    Джиттер:
    - случайный
    - суммарный
    350 фс ср.кв.
    10 пс пик-пик
    Характеристики в частотной области (Frequency Domain)
    КСВН на выходах:
    - DC HBW (в диапазоне DC - 4 ГГц)
    - DC AMP (в диапазоне DC - 2,6 ГГц)
    - AC (в диапазоне DC - 5 ГГц)
    < 1,8
    < 1,8
    < 2,0
    Интермодуляционные искажения при:
    - 100 МГц ± 1 МГц
    - 1 ГГц ± 1 МГц
    -70 дБн
    -60 дБн
    Динамический диапазон свободный от паразитных составляющих (SFDR)
    DC HBW выход (типовые значения)
    Параметры в полосе пропускания Параметры в смежной полосе частот
    DC HBW выход Измерено в полосе Значение Измерено в полосе Значение
    2,5 Гвыб/с 100 МГц DC – 500 МГц - 80 дБн DC – 1,25 ГГц - 72 дБн
    DC – 625 МГц DC – 625 МГц - 70 дБн - 62 дБн
    DC – 1 ГГц DC – 1 ГГц - 60 дБн - 58 дБн
    5 Гвыб/с 100 МГц DC – 1 ГГц - 80 дБн DC – 2,5 ГГц - 72 дБн
    DC – 1,25 ГГц DC – 1,25 ГГц - 70 дБн - 62 дБн
    DC – 2 ГГц DC – 2 ГГц - 60 дБн - 58 дБн
    10 Гвыб/с 100 МГц DC – 1 ГГц - 80 дБн DC – 5 ГГц - 60 дБн
    DC – 1,25 ГГц DC – 1,25 ГГц - 68 дБн - 50 дБн
    DC – 2 ГГц DC – 2 ГГц - 60 дБн - 48 дБн
    2 ГГц – 3,5 ГГц 2 ГГц – 3,5 ГГц - 42 дБн - 42 дБн
    3,5 ГГц – 4 ГГц 3,5 ГГц – 4 ГГц - 55 дБн - 40 дБн
    12 Гвыб/с 100 МГц DC – 1 ГГц - 80 дБн DC – 5 ГГц - 60 дБн
    DC – 1,25 ГГц DC – 1,25 ГГц - 68 дБн - 50 дБн
    DC – 2 ГГц DC – 2 ГГц - 60 дБн - 48 дБн
    2 ГГц – 3,5 ГГц 2 ГГц – 3,5 ГГц - 42 дБн - 42 дБн
    3,5 ГГц – 4 ГГц 3,5 ГГц – 4 ГГц - 55 дБн - 40 дБн
    DC AMP выход (типовые значения)
    Параметры в полосе пропускания  Параметры в смежной полосе частот
    DC AMP выход Измерено в полосе Значение Измерено в полосе Значение
    2,5 Гвыб/с 100 МГц DC – 500 МГц - 80 дБн DC – 1,25 ГГц - 72 дБн
    DC – 625 МГц DC – 625 МГц - 70 дБн - 62 дБн
    DC – 1 ГГц DC – 1 ГГц - 60 дБн - 58 дБн
    5 Гвыб/с 100 МГц DC – 1 ГГц - 80 дБн DC – 2,5 ГГц - 72 дБн
    DC – 1,25 ГГц DC – 1,25 ГГц - 70 дБн - 62 дБн
    DC – 2 ГГц DC – 2 ГГц - 60 дБн - 58 дБн
    10 Гвыб/с 100 МГц DC – 1 ГГц - 80 дБн DC – 5 ГГц - 60 дБн
    DC – 1,25 ГГц DC – 1,25 ГГц - 68 дБн - 50 дБн
    DC – 2 ГГц DC – 2 ГГц - 60 дБн - 48 дБн
    2 ГГц – 2,6 ГГц 2 ГГц – 2,6 ГГц - 44 дБн - 44 дБн
    12 Гвыб/с 100 МГц DC – 1 ГГц - 80 дБн DC – 5 ГГц - 60 дБн
    DC – 1,25 ГГц DC – 1,25 ГГц - 68 дБн - 50 дБн
    DC – 2,0 ГГц DC – 2,0 ГГц - 60 дБн - 48 дБн
    2 ГГц – 2,6 ГГц 2 ГГц – 2,6 ГГц - 44 дБн - 44 дБн
    AC выход (типовые значения)
    Параметры в полосе пропускания  Параметры в смежной полосе частот
    AC выход Измерено в полосе Значение Измерено в полосе Значение
    2,5 Гвыб/с 100 МГц DC – 500 МГц - 80 дБн DC – 1,25 ГГц - 72 дБн
    DC – 625 МГц DC – 625 МГц - 70 дБн - 62 дБн
    DC – 1 ГГц DC – 1 ГГц - 60 дБн - 58 дБн
    5 Гвыб/с 100 МГц DC – 1 ГГц - 80 дБн DC – 2,5 ГГц - 72 дБн
    DC – 1,25 ГГц DC – 1,25 ГГц - 70 дБн - 62 дБн
    DC – 2 ГГц DC – 2 ГГц - 58 дБн - 58 дБн
    10 Гвыб/с 100 МГц DC – 1 ГГц - 80 дБн DC – 5 ГГц - 60 дБн
    DC – 1,25 ГГц DC – 1,25 ГГц - 68 дБн - 50 дБн
    DC – 2 ГГц DC – 2 ГГц - 58 дБн - 46 дБн
    2 ГГц – 3,5 ГГц 2 ГГц – 3,5 ГГц - 46 дБн - 42 дБн
    3,5 ГГц – 4 ГГц 3,5 ГГц – 4,0 ГГц - 46 дБн - 40 дБн
    12 Гвыб/с 100 МГц DC – 1 ГГц - 80 дБн DC – 5 ГГц - 60 дБн
    DC – 1,25 ГГц DC – 1,25 ГГц - 68 дБн - 50 дБн
    DC – 2 ГГц DC – 2 ГГц - 58 дБн - 46 дБн
    2 ГГц – 3,5 ГГц 2 ГГц – 3,5 ГГц - 46 дБн - 42 дБн
    3,5 ГГц – 4 ГГц 3,5 ГГц – 4 ГГц - 46 дБн - 40 дБн
    Гармонические искажения и фазовый шум (Harmonics and Phase Noise)
    Гармонические искажения при выходном сигнале 500 мВ пик-пик
    Вторая гармоника (на дифференциальном выходе или симметрирующем трансформаторе):
    - при 10 МГц – 500 МГц
    - при 500 МГц – 1 ГГц
    - при 1 ГГц – 4 ГГц

    < -62 дБн
    < -50 дБн
    < -30 дБн
    Вторая гармоника (на несимметричном выходе):
    - при 10 МГц – 500 МГц
    - при 500 МГц – 1 ГГц
    - при 1 ГГц – 4 ГГц
    < -42 дБн
    < -40 дБн
    < -25 дБн
    Третья гармоника:
    - при 10 МГц – 750 МГц
    - при 750 МГц – 1 ГГц
    - при 1 ГГц – 2 ГГц
    < -55 дБн
    < -50 дБн
    < -35 дБн
    Гармонические искажения при выходном сигнале 1 В пик-пик
    Вторая гармоника (на дифференциальный выходе или симметрирующем трансформаторе):
    - при 10 МГц – 500 МГц
    - при 500 МГц – 1 ГГц
    - при 1 ГГц – 2,6 ГГц

    < -55 дБн
    < -45 дБн
    < -35 дБн
    Вторая гармоника (на несимметричном выходе):
    - при 10 МГц – 500 МГц
    - при 500 МГц – 1 ГГц
    - при 1 ГГц – 2,6 ГГц
    < -38 дБн
    < -30 дБн
    < -25 дБн
    Третья гармоника:
    - при 10 МГц – 500 МГц
    - при 500 МГц – 1 ГГц
    - при 1 ГГц – 2,6 ГГц
    < -33 дБн
    < -30 дБн
    < -25 дБн
    Фазовый шум (Phase Noise)
    Значение плотности фазового шума, при отстройке от несущей на 10 кГц
    Значение несущей частоты:
    - при 100 МГц
    - при 1 ГГц
    - при 2 ГГц
    - при 4 ГГц    		 уровень фазового шума:
    -126 дБн/Гц
    -112 дБн/Гц
    -106 дБн/Гц
    -100 дБн/Гц
    Входы (Input)
    Внешний вход системы запуска (Trigger In)
    Количество входов 2
    Полярность положительная и отрицательная
    Импеданс 1 МОм (номинально)
    Диапазон входного напряжения ± 8 В скз  (1 МОм)
    Пороговый уровень:
    - диапазон
    - разрешение
    -5 В ~ +5 В
    0,1 В (номинально)
    Длительность импульса запуска 20 нс
    Минимальный триггерный интервал 10 мкс
    Чувствительность 500 мВ пик-пик

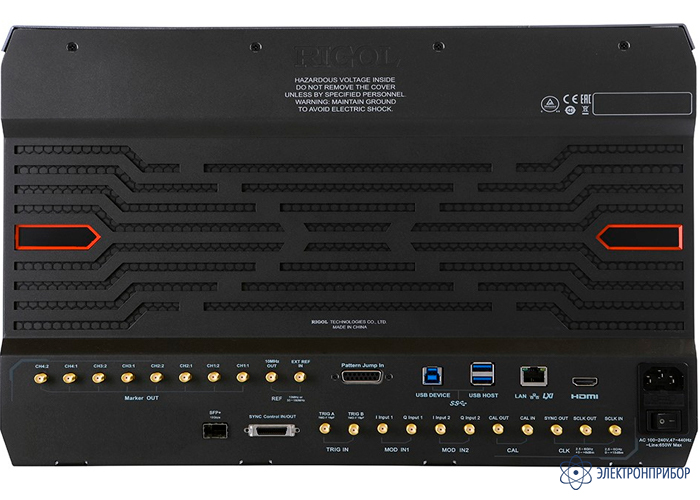

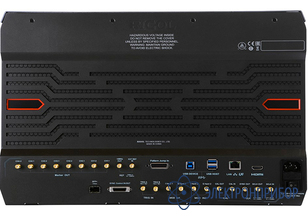

    Разъем SMA (на задней панели)
    Внешний вход сигнала модуляции (Modulating Signal Input)
    Количество входов 4
    Мультиплексирование аналоговая модуляции или квадратурная (IQ) модуляция
    Частотный диапазон DC - 100 МГц
    Уровень входного сигнала 1 В пик-пик (полный диапазон)
    Импеданс 50 кОм (номинально)
    Разъем SMA (на задней панели)
    Внешний вход последовательностей (Pattern Jump Input)
    Входной импеданс 1 кОм
    Входной уровень 3.3 В (LVCMOS)
    Количество направлений 256
    Полярность стробирования негативная, позитивная
    Время установки строб-импульса 5 нс
    Время удержания строб-импульса 5 нс
    Минимальная длительность импульса 64 нс
    Задержка выхода аналогового канала < 12,500 / частота дискретизации
    Разъем DB15 (розетка, на задней панели)
    Возможности импорта/экспорта форм сигнала (Waveform Capability)
    Импорт файлов с формами сигналов *.txt формат файла, поддерживающий код напряжения и нормализованное значение
    *.wfm формат файла
    *.seq формат файла
    Экспорт файлов с формами сигналов *.txt формат файла, поддерживающий код напряжения и нормализованное значение
    *.wfm формат файла
    *.seq формат файла
    Выход маркера (Marker Output)
    Количество 0 (по умолчанию), 1, 2
    Минимальная длительность импульса 3,2 нс
    Максимальная скорость передачи данных 2,5 Гвыб/с
    Тип несимметричный
    Импеданс 50 Ом (номинально)
    Выход, 50 Ом:
    - окно
    - амплитуда
    - разрешение
    от -0,5 В до 1,75 В
    от 400 мВ до 1,75 В (типовое)
    100 мкВ (номинально)
    Время нарастания (от 20% до 80%) 750 пс
    Контроль задержки ±2 нс
    Разъем SMA (на задней панели)
    Характеристики последовательностей (Sequencer)
    Последовательность (Sequence) количество шагов на каждую последовательность: 1 - 16384
    Подпоследовательность (Subsequence) количество шагов на каждую подпоследовательность: 2 - 16383
    Сегмент сигнала (Waveform Segment) длина сегмента сигнала: от 2,4 квыб до 500 Mвыб (1,5 Гвыб - опционально);
    минимальная длина сегмента сигнала: 1 выборка
    Выход прямой последовательности (Output Sequence) выполняет шаги последовательности / подпоследовательности в определенном порядке
    Цикличная последовательность (Loop) выполняет от 1 до 232-1 раз или бесконечное количество раз в цикле
    Переход (Jump) Wait: ожидание импульса запуска для начала воспроизведения последовательности;
    Synchronous Jump: поддержка синхронного перехода к указанному шагу в последовательности;
    Asynchronous Jump: поддержка асинхронного перехода к указанному шагу в последовательности;
    Go To: определение следующего шага в последовательности или подпоследовательности, для перехода и воспроизведения;
    Pattern Jump: поддержка 256 возможных переходов
    Характеристики опорного генератора (Clock Characteristics)
    Выход генератора опорной частоты 10 МГц:
    - уровень выхода
    - частота выхода
    - температурная стабильность
    - старение
    - выходной импеданс
    +4 дБм ±2 дБ
    10 МГц ± (1 ppm + старение)
    ＜ 0,5 ppm (от 0°C до 50°C, по умолчанию 25°C)
    ＜ 1 ppm/год
    50 Ом (номинально)
    Выход частоты дискретизации:
    - уровень выхода
    - частота выхода
    - выходной импеданс
    от +2 дБм до +10 дБм
    2,5 ГГц – 6 ГГц
    50 Ом (номинально)
    Выход синхронизации опорного генератора:
    - уровень выхода
    - частота выхода
    - выходной импеданс
    1,0 В ± 150 мВ пик-пик на 50 Ом
    выход частоты дискретизации/32
    50 Ом (номинально)
    Вход опорной частоты (Reference Clock Input):
    - уровень входа
    - фиксированная частота
    - диапазон изменяемой частоты опорного генератора
    - входной импеданс
    от -5 дБм до +5 дБм
    10 МГц ± 40 Гц
    35 МГц – 150 МГц
    50 Ом (номинально)
    Вход внешней частоты дискретизации:
    - уровень выхода
    - частота выхода
    - выходной импеданс
    от 0 дБм до +10 дБм
    2,5 ГГц – 6 ГГц
    50 Ом
    Общая спецификация (General Specifications)
    Операционная система Android
    Сенсорный дисплей 15,6'' основной, 3,5'' дополнительный
    Интерфейс
    LAN interface 1 на задней панели, RJ-45 Ethernet разъем, 10/100/1000BASE-T порт, поддержка LXI-C
    Web Control поддержка дистанционного управления через Web браузер (путем ввода IP-адреса в адресную строку Web браузера)
    HDMI Interface 1 на задней панели, HDMI 1.4b, A (вилка); используется для подключения к внешнему монитору или проектору
    Высокоскоростной интерфейс USB 3.0 Host 4 порта (2 на передней и 2 на задней панели)
    Высокоскоростной интерфейс USB 3.0 Device 1 порт на задней панели, поддержка TMC
    Интерфейс управления синхронизацией 1 разъем на задней панели, интерфейс MDR-26, предназначен для управления синхронизацией нескольких приборов

  • Комплект поставки DG70002

    № Наименование Количество
    1 Генератор сигналов произвольной формы DG70002 1
    2 Шнур питания 1
    3 USB кабель 1
    4 Комплект из 3 штук согласованных нагрузок 50 Ом, 18 ГГц, SMA 2

  • Файлы для DG70002

Файлы для DG70002

Все товары группы
Сохранить в PDF Распечатать

Рекомендуем посмотреть также
