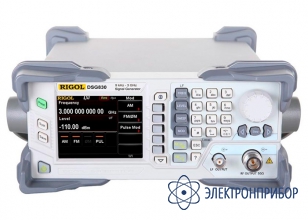

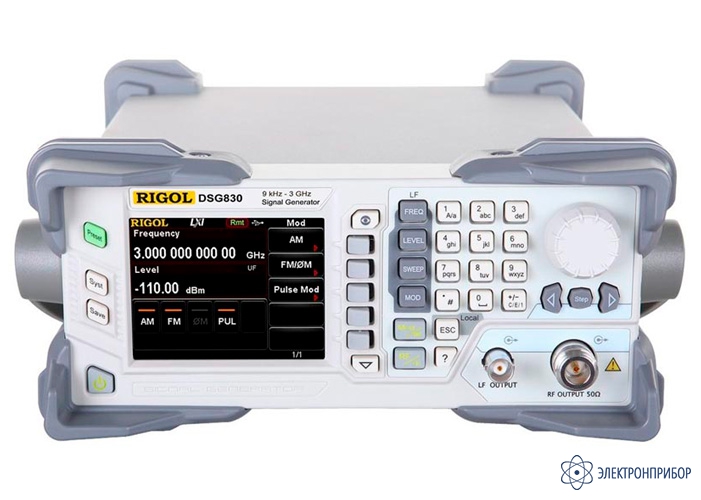

DSG821A — генератор сигналов высокочастотный
Код товара: 60942-
-
Гарантия
3 года
-
Производитель
-
Артикул
А214163
Описание генератора сигналов высокочастотного DSG821A:
Генератор сигналов высокочастотный DSG821A способен формировать ВЧ и РЧ сигналы в диапазоне частот от 9 кГц до 2,1 ГГц, благодаря чему генератор сигналов DSG821A является эффективным инструментом для разработки и тестирования потребительской электроники, средств связи, аудио- и видеотехники и др. Прибор включает в себе функции РЧ генератора, модулятора импульсов и импульсного генератора, модулятора и векторного генератора сигналов с I/Q модуляцией. Возможность дистанционного управления генератором сигналов DSG821A по интерфейсу LAN (LXI) позволяет использовать этот генератор в измерительных лабораториях любой конфигурации.
-
-
Технические характеристики генератора сигналов высокочастотного DSG815:
Параметр Значение ЧАСТОТА Частотные характеристики Диапазон частот 9 кГц ~ 2,1 ГГц Разрешение 0,01 Гц Скорость переключения <10 мс (типичное) Частотные диапазоны Частотные диапазоны Значение частоты N 1
2
3
4
5f ≤ 227,5 МГц
227,5 МГц < f ≤455 МГц
455 МГц < f ≤ 910 МГц
910 МГц < f ≤ 1820 МГц
1820 МГц < f ≤ 2100 МГц0,25
0,125
0,25
0,5
1Внутренний источник опорной частоты Частота опорного генератора 10 МГц Температурная стабильность (0°С ~ 50°С) <2 ppm;
<5 ppb (с опцией OCXO-B08)Старение <1 ppm / год;
<30 ppb / год (с опцией OCXO-B08)Выход внутреннего опорного генератора Частота 10 МГц Уровень +5 дБ...+10 дБ Выходной импеданс 50 Ом (номинальное) Выход внутреннего опорного генератора Частота 10 МГц Уровень 0 дБ ...+10 дБ (типичное) Выходной импеданс 50 Ом (номинальное) Максимальная девиация ±5 ppm Свипирование по частоте Рабочие режимы Пошаговое, по списку Режим Одиночное, непрерывное Диапазон Полный Форма Треугольник, пила Шаг изменения Линейный, логарифмический Количество точек Пошаговое: 2...65535
По списку: 1...6001Временной диапазон 20 мс...100 с Запуск Авто, ручной, внешний, по шине (USB, LAN) Спектральный состав Гармонические искажения (CW режим, 1 МГц < f ≤ 2,1 ГГц, уровень ≤+13 дБм) < -30 дБн Негармонические искажения (CW режим, уровень >-10дБм, отстройка >10 кГц) 100 кГц < f ≤ 1,5 ГГц < -65 дБн; < -70 дБн (типичное 1,5 ГГц < f ≤ 2,1 ГГц < -54 дБн; < -64 дБн (типичное) Собственный фазовый шум (CW режим, измерительный диапазон 1 Гц, отстройка 20 кГц) 100 кГц < f ≤ 1,5 ГГц < -105 дБн/Гц; < -112 дБн/Гц (типичное) 1,5 ГГц < f ≤ 2,1 ГГц < -99 дБн/Гц; < -106 дБн/Гц (типичное) Общие искажения (CW режим, RMS f= 1ГГц) 0,3 кГц...3 кГц < 10 Гц скз, < 5 Гц скз (типичное) 0,03 кГц...20 кГц < 50 Гц скз, < 10 Гц скз (типичное) УРОВЕНЬ Диапазон установки Нормированное значение Устанавливаемое значение Максимальный выходной уровень 9 кГц ≤ f < 100 кГц +5 дБм 100 кГц ≤ f < 2,1 ГГц +13 дБм +20 дБм Минимальный выходной уровень 9 кГц ≤ f < 100 кГц -110 дБм 100 кГц < f ≤2,1 ГГц -110 дБм -110 дБм Абсолютная неопределенность +13 ~ -60 дБм -60 ~ -110 дБм Максимальный выходной уровень 100 кГц < f ≤ 1,5 ГГц ≤0,9 дБ;
≤0,5 дБ (тип.)≤1,1 дБ;
≤0,7 дБ (тип.)КСВН ≤1,8 (типичное) Установка уровня Время установки (ALC=on, частота фиксирована, 20°С ~ 30°С) ≤5 мс (типичное) Обратная мощность Максимальная обратная мощность 50 В DC - максимальное напряжение постоянного тока;
1 Вт (1 МГц < f ≤ 3 ГГц)Свипирование по амплитуде Рабочие режимы Пошаговое, по списку Режим Одиночное, непрерывное Диапазон Полный уровень Форма Треугольник, пила Шаг изменения Линейный, логарифмический Количество точек Пошаговое: 2...65535
По списку: 1...6001Временной диапазон 20 мс...100 с Запуск Авто, ручной, внешний, по шине (USB, LAN) ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF) Формы сигнала Синус, меандр, треугольник, пила, свипирование (синус) Частотный диапазон Синус, свипирование (синус) DC ~ 200 кГц Меандр DC ~ 20 кГц Разрешение 0,01 Гц Выходное напряжение Диапазон установки
AC
DC
0 ~ 3 В
-3 В ~ 3 ВРазрешение 2 мВ Выходной импеданс 50 Ом (номинал) МОДУЛЯЦИЯ Амплитудная модуляция (АМ) Источник Внутренний, внешний, внутренний + внешний Глубина 0 % ~ 100 % Разрешение 0,1 % Погрешность установки глубины АМ (fмод = 1 кГц) <4 %уст.значения + 1 % Искажения АМ (fмод = 1 кГц, глубина<30%, уровень=0дБм) <3 % (типичное) Неравномерность АЧХ < 3 дБ (номинальное) Частотная модуляция (ЧМ) Источник Внутренний, внешний, внутренний + внешний Девиация N x 1 МГц (номинальное) Разрешение <0,1 % девиации или 1 Гц, что больше Погрешность установки (fмод = 1 кГц, внутренний режим) <2 % уст.значения + 20 Гц Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц) <2 % (типичное) Неравномерность АЧХ (10 Гц ~ 100 кГц) < 3 дБ (номинальное) Фазовая модуляция (ФМ) Источник Внутренний, внешний, внутренний + внешний Максимальная девиация N x 5 рад Разрешение <0,1 % девиации или 0,01 рад, что больше Погрешность установки (fмод = 1 кГц, внутренний режим) <1 %уст.значения + 0,1 рад Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад) <1 % (типичное) Неравномерность АЧХ (10 Гц ~ 100 кГц) < 3 дБ (номинальное) Импульсная модуляция (опция DSG800-PUM) Источник Внутренний, внешний Диапазон включения/выключения >70 дБ (100 кГц≤ f <2,1 ГГц) Время нарастания/спада (10% / 90%) <50 нс, 10 нс (типичное) Частота повторения импульсов DC ~ 1 МГц Импульсный генератор (опция DSG800-PUG) Режим Одиночный импульс, генератор паттернов (опция DSG800-PUG) Период Диапазон 40 нс ~170 с Разрешение 10 нс Длительность Диапазон 10 нс ~ (170 с ~ 10 нс) Разрешение 10 нс Задержка запуска Диапазон 10 нс ~170 с Разрешение 10 нс Запуск Авто, внешний запуск, внешний строб, ручной, по шине ( USB, LAN) Генератор паттернов (опция DSG800-PUG) Импульсный генератор паттернов Количество импульсов 1 ~ 2047 Временной диапазон 20 нс ~170 с Повторение паттернов 1 ~ 256 I/Q модуляция Частотный диапазон несущей 50 МГц ≤ f ≤ 2,1 ГГц Источник модуляции внутренний, внешний Полоса (RF) Внешняя модуляция Полоса (I или Q) до 60 МГц (номинал.) RF (I + Q) до 120 МГц (номинал.) Внутренняя модуляция Полоса (I или Q) до 30 МГц (номинал.) RF (I + Q) до 60 МГц (номинал.) Подавление несущей Диапазон несущей
50 МГц ≤ f ≤ 2,1 ГГц≥ 40 дБн (типичное) Подавление боковой полосы Полоса модуляции
до ±10 МГц≥ 40 дБн (типичное) Внешние входы I/Q КСВН <1,5 Полное значение на входе 0,5 Вскз (I+Q)скз Внутренняя модуляция EVM 16QAM, root cosine фильтр (α=0,22), 4 Мвыб/с
выходной уровень ≤ 4 дБм≤2%скз (типичное) QPSK, root cosine фильтр (α=0,22), 4 Мвыб/с
выходной уровень ≤ 4 дБм≤2%скз (типичное) Внешняя модуляция EVM CDMA2000/1xEV-D0,1.2288 Mcpc, частота 800 ~ 900 МГц, 1800 ~ 1900 МГц, уровень ≤ 4 дБм ≤2% (типичное) ACPR ≥ 70 дБ Векторный генератор I/Q Выходной импеданс 50 Ом (номинал.) Выходное напряжение Диапазон установки 0,02 Вп-п ~1,5 Вп-п Разрешение 1 мВ АЧХ неравномерность (@1 МГц) ≤10 МГц < 0,5 дБ (номинал.) ≤30 МГц < 1,0 дБ (номинал.) I/Q дисбаланс Магнитуда < 0,1 дБ (номинал.) ≤10 МГц
< 0,2 дБ (номинал.) ≤30 МГцНелинейность фазы 200 пс (номинал.) ≤10 МГц

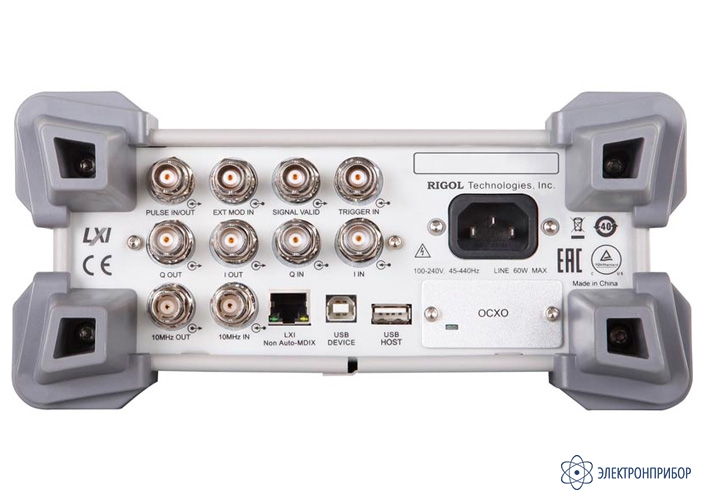

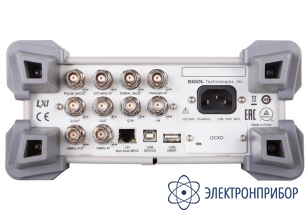

500 пс (номинал.) ≤30 МГцSFDR Синус (≤30 МГц) > 50 дБ (номинал.) Память формы сигнала Длина памяти 1 выб ~ 16 Мвыб с шагом 1 выборка Разрешение 14 бит Время загрузки 1 Мвыб. <10 c (номинал.) Энергонезависимая память 96 Мб Дискретизация Диапазон 1 кГц ~50 МГц Разрешение 0,01 Гц Запуск Режим запуска Авто, ручной, внешний, по шине (USB, LAN) Внешний запуск с задержкой Диапазон установки 0 ~ (2E16-1) Разрешение 1 Запрет внешнего запуска Диапазон установки 0 ~ (2E16-1) Разрешение 1 Длительность импульса > 20 нс (номинал.) ВХОДЫ И ВЫХОДЫ Разъемы на передней панели RF выход Импеданс 50 Ом (номинаьный.) Разъем N "мама" Выход внутреннего модуляционного генератора Импеданс 50 Ом (номинальный) Разъем BNC "мама" Разъемы на задней панели Вход внешнего запуска Импеданс 1 кОм (номинальный) Разъем BNC "мама" Уровень запуска 3,3 В TTL Выход сигнала достоверности Выходное напряжение 0 В / 3,3 В (номинальное) Разъем BNC "мама" Вход или выход импульса Импеданс 50 Ом (номинал.) Выходное напряжение 0 В / 3,3 В (номинальное) Вход для внешнего опорного генератора (10 МГц) Импеданс 50 Ом (номинальный) Разъем BNC "мама" Выход опорного генератора (10 МГц) Импеданс 50 Ом (номинальный) Разъем BNC "мама" Вход внешнего модулирующего сигнала Импеданс 100 кОм / 600 Ом/ 50 Ом (номинальный) Разъем BNC "мама" Вход/выход I/Q векторного генератора Импеданс 50 Ом (номинальный) Разъем BNC "мама" Интерфейсы на задней панели USB-host Разъем тип А Протокол Версия 2.0 USB-device Разъем тип B Протокол Версия 2.0 LAN LXI 10/100 Base, RJ-45 ОБЩИЕ ХАРАКТЕРИСТИКИ Дисплей Тип ЖК TFT Разрешение 320 x 240 Размер 3,5" Память Запоминающее устройство (внутреннее) Flash энергонезависимая, USB диск не поддерживается Объем памяти (внутреннего устройства) 96 Мб Питание Напряжение AC 100 В ~ 240 В Частота AC 45 Гц ~ 440 Гц Потребляемая мощность (со всеми опциями) 50 Вт (типичное), максимально 60 Вт Рабочие условия Температура 0°С ~ 50°С Относительная влажность ≤ 95% (0°С ~ 30°С)
≤ 75% (30°С ~ 40°С)Габаритные размеры (W x H x D ) 261,5 мм х 112 мм х 318,4 мм Вес 4,2 кг -
Комплект поставки DSG821A
№ Наименование Количество 1 Генератор сигналов высокочастотный DSG821A 1 2 Кабель питания 1 3 Краткое руководство по эксплуатации 1 Дополнительная комплектация DSG821A
(Поставляется за отдельную плату)
№ Наименование 1 Импульсная модуляция, импульсный генератор DSG800-PUM 2 Генератор паттернов DSG800-PUG (включает DSG800-PUM) 3 Опция повышенной стабильности OCXO опорного генератора OCXO-B08 4 Комплект для монтажа в стойку на один прибор RM-1- DG1000Z 5 Комплект для монтажа в стойку на два прибора RM-2- DG1000Z -
