XDG 2100, XDG-2100,
XDG2100 — универсальный 2-х канальный генератор
Код товара: 73133-
-
Гарантия
24 месяца
-
Производитель
-
Артикул
241607
Описание универсального 2-х канального генератора XDG2100:

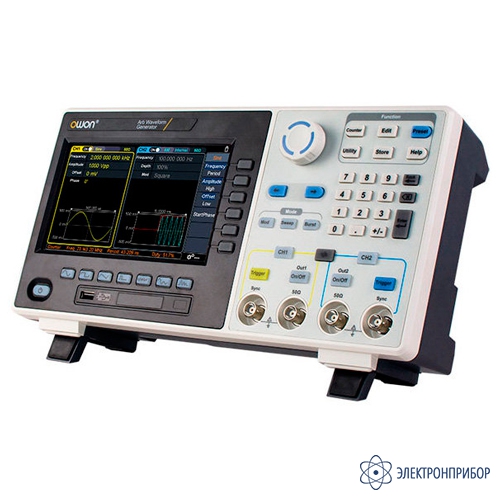

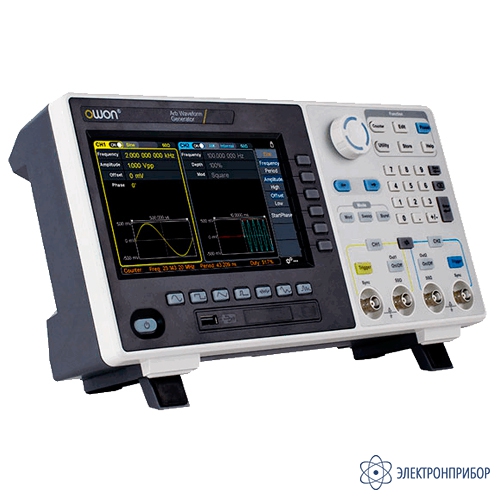

Универсальный 2-х канальный генератор сигналов произвольной формы (СПФ) XDG2100 с рабочей полосой пропускания по частоте до 100 МГц — это старшая модель прибора в бюджетной серии аналогичных устройств — XDG2000.
В составе серии генераторов сигналов XDG2000 есть еще 4 варианта аппаратного исполнения: XDG2030, XDG2035, XDG2060 и XDG2080, которые отличаются друг от друга и от старшей модели XDG2100 только величиной верхней границы полосы пропускания о частоте, принимающей следующие значения: 30 МГц, 35 МГц, 60 МГц, и 80 МГц, соответственно.
Остальные технические и метрологические параметры всех модификаций генераторов сигналов в серии XDG2000 — одинаковы у каждого аппаратного варианта исполнения в модельной линейке этих приборов.
Прибор XDG2100 яркий представитель современного поколения генераторов сигналов произвольной формы, обеспечивающий необходимые значения временных и амплитудных характеристик, достаточные для выполнения большинства измерительных задач, которые стоят перед аналогичными приборами бюджетного ценового класса.
Архитектура генератора СПФ XDG2100 базируется на основе улучшенной технологии прямого цифрового синтеза (Advanced DDS), что значительно расширяет возможности создания на выходе прибора стабильных по частоте сигналов даже сложной формы.
Дискретность установки значения частоты выходного сигнала составляет всего 1 мкГц! (разница с максимальной частотой - 14 порядков, от 1* 10**(-6) Гц до 1*10**8 Гц), имеется встроенный 7-ми разрядный частотомер с полосой до 200 МГц.
При необходимости генератор СПФ XDG2100 способен к синхронизации с внешним источником сигала и опорной частоты.

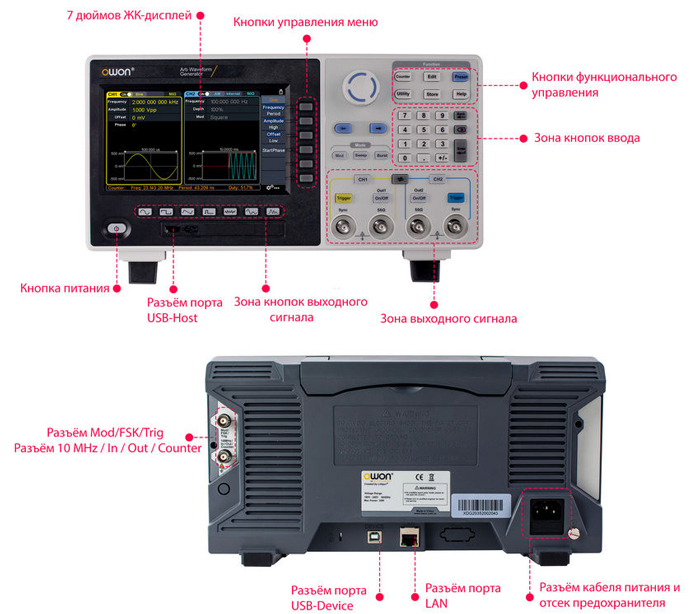

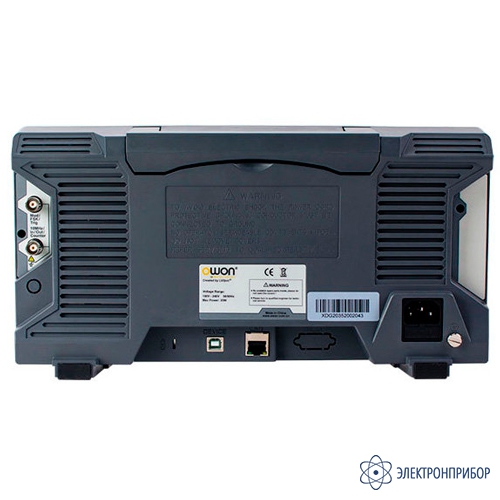

Встроенный в корпус изделия USB-интерфейс обеспечивает подключение генератора СПФ XDG2100 к внешнему персональному компьютеру, для управления и обмена формами сигнала. Также имеется на передней панели прибора вход для сменного флеш-накопителя.

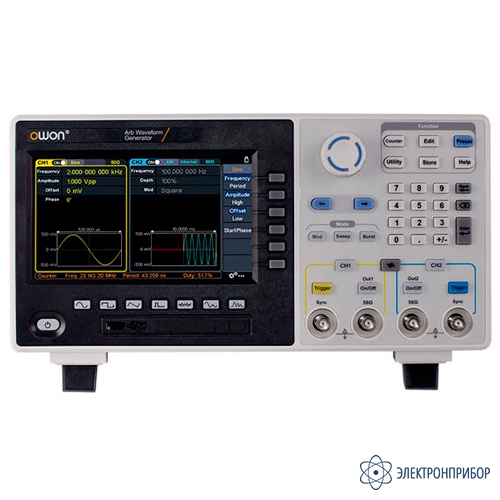

Генератор сигналов XDG2100 имеет большой 7-ми дюймовый цветной сенсорный ЖК-дисплей с разрешением 800 x 600 пикселей.
Частота дискретизации 500 МГц, максимальная память 10 М точек и вертикальное разрешение 14 бит — вот основные параметры генератора СПФ XDG2100, которые позволяют добиться повышенной точности, стабильности и малых искажений выходного сигнала.
Особенности универсального 2-х канального генератора XDG2100:
- передовая технология DDS, до 100 МГц частота выходного сигнала;
- частота дискретизации реального времени до 0,5 ГГц и разрешение по частоте до 1 мкГц;
- длина записи сигнала произвольной формы до 10 миллион точек;
- вертикальное разрешение 14 бит;

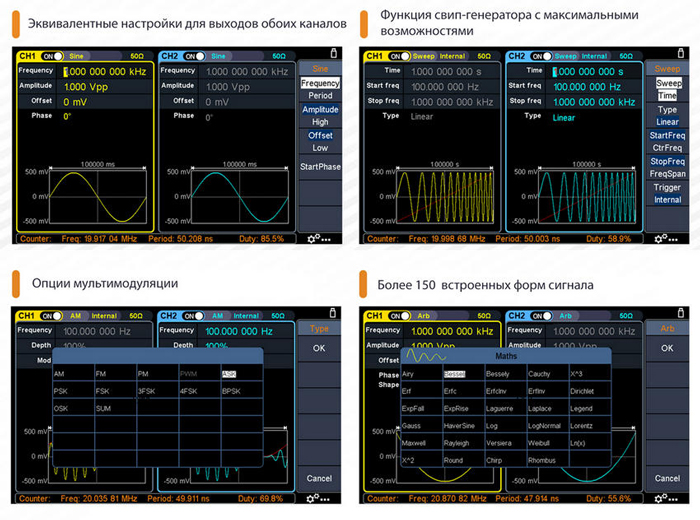

- разнообразие встроенных форм сигнала: 6 основных форм сигнала + 150 встроенных видов сигнала произвольной формы;
- разнообразие возможностей модуляции: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM, свип-генерация и генерация пакета импульсов;
- интегрированный высокоточный частотомер с диапазоном измерения от 100 мГц до 200 МГц;
- система команд SCPI для дистанционного управления и поддержка LabVIEW;
- 7-ми дюймов цветной сенсорный ЖК-дисплей с разрешением 800 x 480 пикселей.
-
-
Технические характеристики универсального 2-х канального генератора XDG2100:
Параметр Значение Максимальная частота выходного сигнала 100 МГц Частота дискретизации 500 Мвыб/с Разрешение по вертикали 14 бит Количество каналов 2 Максимальная глубина памяти 10М Встроенный частотомер Да Интерфейсы USB-host, USB-device, LAN Особенности Сенсорный дисплей Дистанционное управление Оригинальное ПО, SCPI, LabView -
Комплект поставки XDG2100
№ Наименование Количество 1 Универсальный 2-х канальный генератор XDG2100 1 -
Файлы для XDG2100
