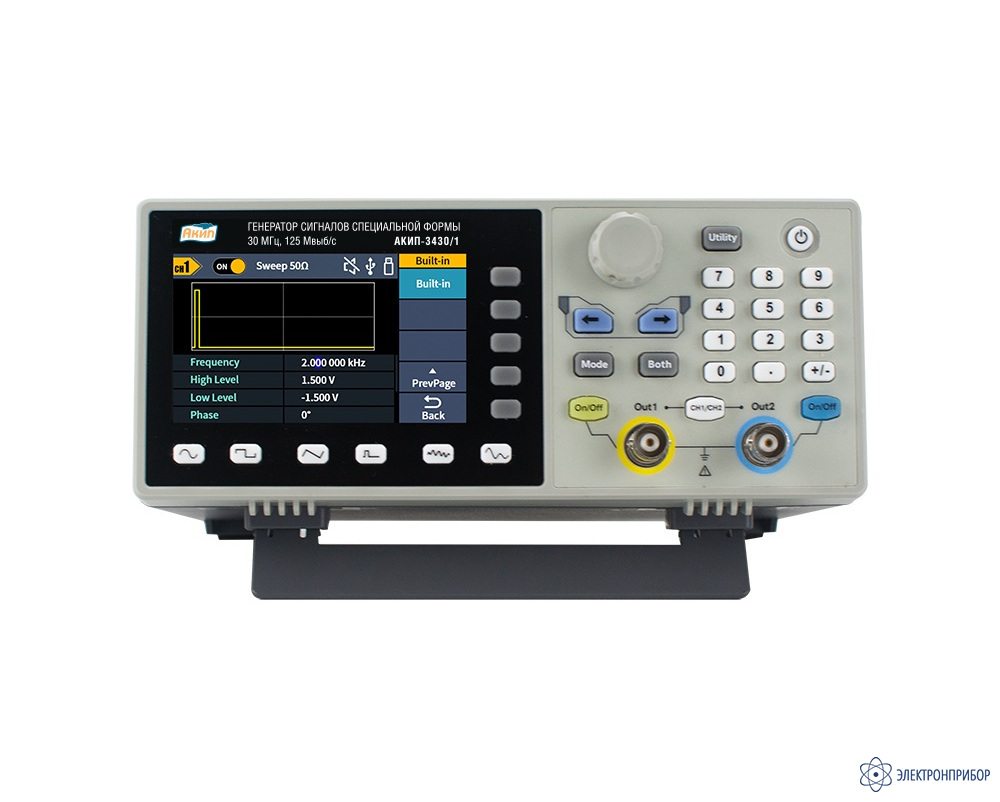

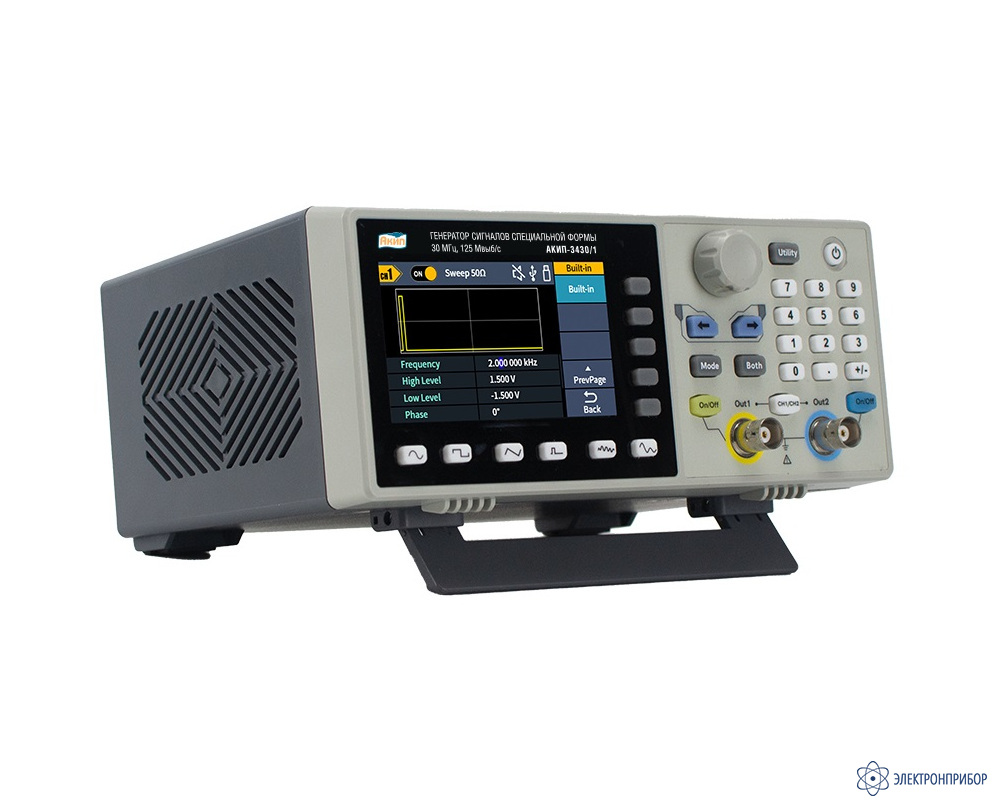

АКИП-3430/1 — генератор сигналов

Код товара: 72635
  • 2-3 дня
    Акция

    • Гарантия

      12 месяцев

    • Производитель

      АКИП

    Особенности генератора сигналов АКИП-3430/1:

    • Два полностью независимых источника колебаний (канал 1/ канал 2);
    • Диапазон частот (синусоидальная форма) 1 мкГц – 30 МГц;
    • Максимальное разрешение по частоте 1 мкГц ;
    • Использование прямого цифрового синтеза (DDS);
    • Разрядность ЦАП 14 бит; частота дискретизации 125 МГц;
    • Длина памяти для формирования СПФ 100 кБ;
    • Стандартные формы сигнала: синусоидальный, прямоугольный, треугольный, импульс, шум;
    • Встроенные сигналы специальной формы – 150 видов;
    • Внутренний опорный генератор: 3х10-5;
    • 14 видов модуляции, включая: АМ, ЧМ, ФМ, АМн, ЧМн, ФМн (BPSK, QPSK), ШИМ, СУМ (наложение сигналов), и другие;
    • Режим свипирования (ГКЧ), пакетный режим (Burst);

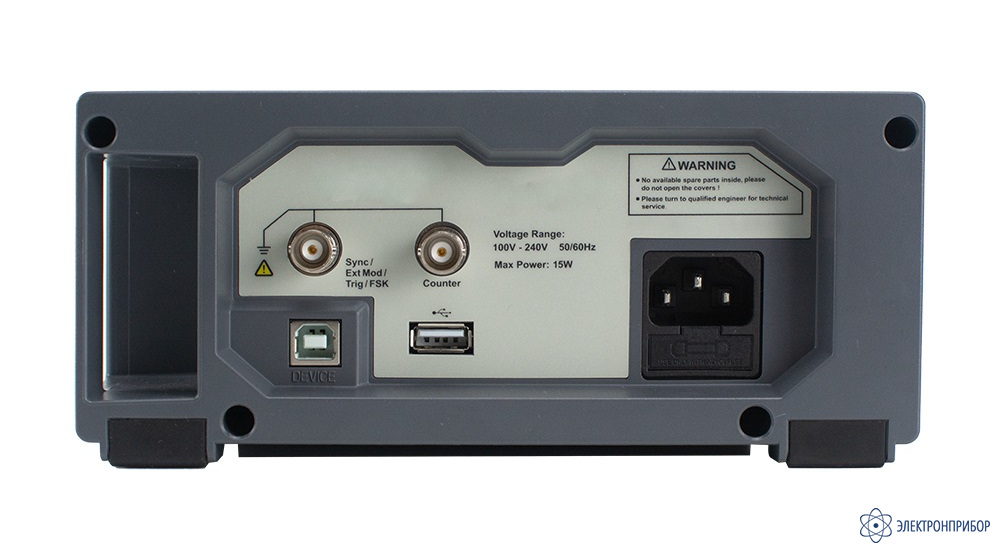

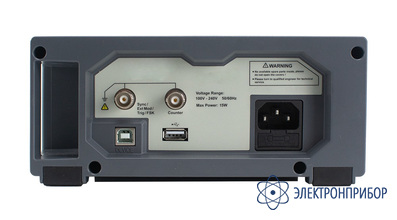

    • Встроенный частотомер до 100 МГц (7 разрядов, вход на задней панели);
    • Графический, ЖК-дисплей с диагональю 9,14 см.;
    • Интерфейс USB;
    • Дистанционное управление: SCPI/Labview;
    • ПО для формирования сигналов СПФ (DS Wave).

  • Технические характеристики генератора сигналов АКИП-3430/1:

    Параметры АКИП-3430/1 АКИП-3430/2
    Выходные параметры
    Число каналов 2 2
    Частотный диапазон Синус 1 мкГц … 30 МГц 1 мкГц … 60 МГц
    Прямоугольник 1 мкГц … 15 МГц 1 мкГц … 20 МГц
    Импульс 1 мкГц … 15 МГц 1 мкГц … 20 МГц
    Пила 1 мкГц … 1 МГц 1 мкГц … 2 МГ
    СПФ 1 мкГц … 10 МГц
    Шум Полоса частот 20 МГц по уровню -3 дБ
    Разрешение 1 мкГц (максимум)
    Погрешность установки частоты ±3х10-6
    Выходной уровень (50 Ом) Частота ≤ 10 МГц: 1 мВ пик-пик ... 10 В пик-пик (50 Ом)
    Частота > 10 МГц: 1 мВ пик-пик … 5 В пик-пик (50 Ом)
    Разрешение от 1 мВ пик-пик или 4 разряда
    Абсолютная погрешность установки уровня ± (0,01хU+1·10-3 ) В, где U – установленный уровень напряжения (размах), Вп-п
    Для сигнала синусоидальной формы, 1 кГц, ≥10 мВпп
    Диапазон установки уровня постоянного смещения (50 Ом) Частота ≤ 10 МГц: ± (5 В – U/2)
    Частота > 10 МГц: ±  (2,5 В – U/2) максимальное разрешение 1 мВ, погрешность ± (1% от установленной + 2 мВ + 0,5 % от амплитуды)
    Абсолютная погрешность установки уровня ± (0,01х |UDC | +1·10-3  + 0,005хU) В, где UDC – установленный уровень постоянного смещения, ВU – установленный уровень напряжения (размах), Вп-п
    Выходное сопротивление 1 МОм / 50 Ом
    Синусоида
    Уровень гармоник относительно уровня основной частоты ≤ 1 МГц @ <-65 дБн
    > 1 МГц ≤ 30 МГц @ <-60 дБн    		 ≤ 1 МГц @ <-65 дБн
    > 1 МГц ≤ 35 МГц @ <-60 дБн
    > 35 МГц ≤ 60 МГц @ <-50 дБн
    Неравномерность АЧХ ≤ 10 МГц @ ±0,3 дБ
    > 10 МГц ≤ 30 МГц @ ±0,5 дБ    		 ≤ 10 МГц @ ±0,3 дБ
    > 10 МГц ≤ 35 МГц @ ±0,5 дБ
    > 35 МГц ≤ 60 МГц @ ±1 дБ
    Суммарные гармонические искажения ≤ 0,2% (10 Гц - 20 кГц, 20 Впик-пик)
    Негармонические искажения ≤ 10 МГц @ <-70 дБн
    > 10 МГц @ <-70 дБн + 6 дБ
    Фазовые шумы 10 МГц @ ≤-110 дБн/Гц (0 дБм, отстройка 10 кГц)
    Импульсы прямоугольной формы
    Длительность фронта / среза импульса ≤ 20 нс
    Джиттер 200 пс + 30 ppm (1 Впик-пик, 50 Ом)
    Выброс на вершине и паузе импульса ≤ 5 %
    Одинарный импульсный сигнал
    Период следования 67 нс … 1 Мс 50 нс … 1 Мс
    Длительность фронта/среза импульса  ≥ 15 нс
    Скважность 0,040 % … 99,60 %
    Длительность импульса ≥ 24 нс
    Джиттер 200 пс + 30 ppm (1 Впик-пик, 50 Ом)
    Выброс на вершине и паузе импульса ≤ 5 %
    Треугольник
    Асимметричность 0,0 % … 100,0 %
    Произвольная форма
    Частота дискретизации 125 МГц максимум 300 МГц максимум
    Длина памяти 2 … 100 кБ
    Разрешение ЦАП 14 бит
    Модуляция
    Виды модуляции АМ, ЧМ, ФМ, ШИМ, СУМ, ЧМн (3FSK, 4FSK), ФМн, АМн, QPSK
    Частота модуляции 2 мГц … 100 кГц (АМ, ЧМ, ФМ, СУМ)
    Частота манипуляции 2 мГц … 1 МГц (ШИМ, АМн, ЧМн, ФМн, QPSK)
    Глубина АМ 0 % … 100 %
    Девиация фазы ФМ 0 °…360 °
    Девиация ШИМ 0 % … 99,9 %
    Амплитуда СУМ 0 % … 100 %
    Источник модуляции Внутренний, внешний
    Свипирование (ГКЧ)
    Режимы свипирования Линейное или логарифмическое
    Диапазон частот 1 мкГц … максимальная частота гармонического сигнала
    Время качания 1 мс … 500 с
    Режим запуска Внутренний, внешний, ручной однократный запуск
    Пакетный режим
    Формы сигналов Синус, прямоугольник, пила/ треугольник и другие
    Число импульсов в пакете 1 … 1000, бесконечно
    Период повторения 67 нс … 1 Мс 50 нс … 1 Мс
    Режим запуска Внутренний (Авто) / Внешний (Запуск ТТЛ по нарастающему фронту (По стробимпульсу) / Ручной однократный запуск
    Частотомер
    Частотный диапазон 100 мГц … 100 МГц, разрешение 7 разрядов
    Виды измерений Частота, период
    Входной импеданс 1 МОм
    Параметры дополнительных входов / выходов
    Вход внешней модуляции Уровень ± 1 Впик-пик, сопротивление: 10 кОм, частота: DC … 20 кГц
    Вход синхронизации TTL-уровень, длительность импульса >100 нс
    Синхровыход (SYNC) TTL-уровень, максимальная частота 1 МГц
    Общие данные
    ЖК-дисплей Графический, ЖК-дисплей с диагональю 9,14 см, 480х272 точек
    Напряжение питания 100 … 240 В, 50/60 Гц (± 10 %)
    Потребляемая мощность Не более 20 Вт
    Рабочие условия 0…40 °С, 80 %
    Интерфейс USB
    Габаритные размеры 200 х 92 х 145 мм
    Масса 0,8 кг

  • Комплект поставки АКИП-3430/1

    № Наименование Количество
    1 Генератор сигналов АКИП-3430/1 1
    2 Кабель питания 1
    3 Кабель USB 1
    4 Кабель BNC "папа" - два "крокодила" 1
    5 Кабель BNC "папа" - BNC "папа" 1
    6 Руководство по эксплуатации 1
