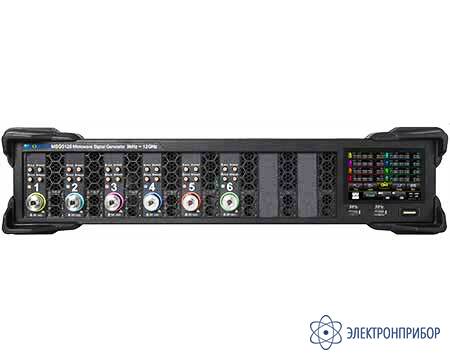

NOSEAN MSG5126 — генератор класса HighEnd 6 каналов полоса до 12 ГГц

Код товара: 82865
  • Акция

    Описание генератора класса HighEnd 6 каналов полоса до 12 ГГц NOSEAN MSG5126:

    NOSEAN MSG5126 это модель 6-ти канального аналогового генератора РЧ-сигналов для работы в лабораторных условиях. Прибор рекомендуется для решения сложных задач, требующих высокой точности и чистоты воспроизведения ЭМ-сигналов.

    Генератор NOSEAN MSG5126 позволяет создавать ЭМ-сигналы в частотном диапазоне от 9 кГц до 12 ГГц с максимальной выходной мощностью 25 дБм.

    NOSEAN MSG5126 позволяет формировать фазокогерентные ЭМ-сигналы и выполнять сложные сценарии испытаний, в таких областях, как квантовые технологии, разработка и испытания радиолокационных сигстем, MIMO- и ЭМС-испытания.

    Генератор СВЧ-сигналов NOSEAN MSG5126 выполнен в моноблочном безэкранном корпусе стоечного исполнения (19") и имеет возможность масштабировать радиочастотный комплекс за счет высокой плотности каналов и полного дистанционного управления и программирования.

    Для внешнего управления генератором NOSEAN MSG5126 поддерживается стандартный набор команд SCPI, платформа Web Control, а также можно использовать Excel, LabVIEW, Visual Basic, Visual Basic C++ и соответствующие инструменты программирования для автоматической отправки команд пакетами, чтобы удовлетворить требования сценариев автоматизированного тестирования.

    Устройство NOSEAN MSG5126 оснащено 8-мью (активны только 6, по числу выходных каналов) небольшими цифровыми индикаторами для отображения значений частоты выходного сигнала, формируемых по каждому выходу. Имеется возможность подключения к генератору NOSEAN MSG5126 полноформатного внешнего монитора с помощью интерфейса HDMI для отображения состояния, настроек и режимов работы прибора.

    Особенности генератора класса HighEnd 6 каналов полоса до 12 ГГц NOSEAN MSG5126:

    • число выходных каналов: 6 фазоокогерентные;
    • возможность совместной работы нескольких устройств;
    • высокая межканальная синфазность < 1º на 10 ГГц, шаг перестройки фазы 0,01 º;
    • высокая скорость переключения: < 3 мс;
    • максимальная выходная мощность: до 13 дБм (номинальная);
    • точность установки амплитуды: < 0,5 дБ;
    • частотный диапазон выходного сигнала: от 9 кГц до 12 ГГц;
    • точность установки частоты: 0,01 Гц;
    • динамический диапазон выходного сигнала: от -30 дБм до +13 дБм;
    • уровень фазовых шумов менее -133 дБн/Гц при отстройке 10 кГц на 1 ГГц;
    • аналоговая модуляция (АМ/ЧМ/ΦМ);
    • режим импульсной модуляции (опция);
    • генерация пакетов импульсных последовательностей (опция);
    • все типы встроенной модуляции поддерживают внутренние и внешние источники сигналов;
    • высота 2U для установки в стойку; предусмотрен комплект для монтажа в стойку;
    • интерфейсы связи USB/LAN для дистанционного управления; поддержка команд SCPI.

  • Технические характеристики генератора класса HighEnd 6 каналов полоса до 12 ГГц NOSEAN MSG5126:

    Параметр Значение
    Число выходных каналов 6 фазоокогерентные
    Возможность совместной работы нескольких устройств есть
    Высокая межканальная синфазность < 1º на 10 ГГц, шаг перестройки фазы 0,01 º
    Высокая скорость переключения < 3 мс
    Максимальная выходная мощность до 13 дБм (номинальная)
    Точность установки амплитуды < 0,5 дБ
    Частотный диапазон выходного сигнала от 9 кГц до 12 ГГц
    Точность установки частоты 0,01 Гц
    Динамический диапазон выходного сигнала  от -30 дБм до +13 дБм
    Уровень фазовых шумов менее -133 дБн/Гц при отстройке 10 кГц на 1 ГГц
    Аналоговая модуляция АМ/ЧМ/ΦМ
    Режим импульсной модуляции опция
    Генерация пакетов импульсных последовательностей опция
    Типы встроенной модуляции все поддерживают внутренние и внешние источники сигналов
    Высота 2U для установки в стойку; предусмотрен комплект для монтажа в стойку
    Интерфейсы связи USB/LAN для дистанционного управления; поддержка команд SCPI

  • Комплект поставки NOSEAN MSG5126

    № Наименование Количество
    1 Генератор класса HighEnd 6 каналов полоса до 12 ГГц NOSEAN MSG5126 1
