Генераторы импульсов и сигналов

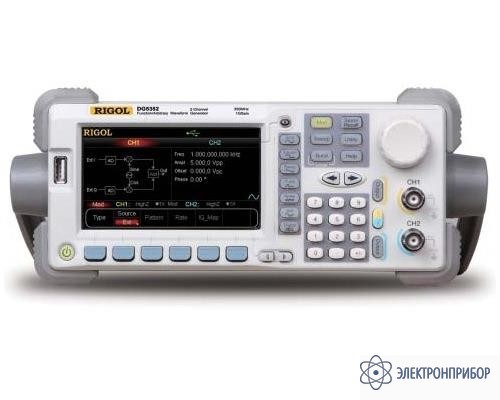

DG5072 — цифровой генератор
Код товара: 28032-
-
Гарантия
36 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
55992-13 до 19.12.2018
-
Производитель
-
Артикул
А113934
Функции цифрового генератора DG5072:
Многофункциональный одноканальный генератор сигналов RIGOL DG5072 совмещает в себе разные возможности, включая генерацию сигналов, генерацию произвольных сигналов, источник частотных перескоков и генератор рисунков (опционально).
RIGOL DG5072 использует технологию прямого цифрового синтеза (DDS), что обеспечивает стабильный высокоточный и чистый синусоидальный сигнал с минимальными искажениями.
Особенности цифрового генератора DG5072:
- Полоса пропускания 70 МГц
- Выборка в реальном времени 1 ГВыб/с
- 14-битное вертикальное разрешение
- 128 миллионов точек для сохранения произвольных сигналов
- Встроенные стандартные модуляции, включая IQ модуляцию для генерации базового сигнала, включая QPSK и QAM форматы
- Стандартные интерфейсы, включая LXI-C (Ethernet), USB устройство и хост, и GPIB
- Допольнительные аксессуары, включая выводной усилитель (PA-1011), цифровой генератор (DG-POD-A), и модуль частотных перескоков
-
-
Технические характеристики цифрового генератора DG5072:
Стандартные формы сигналов Синусоидальная (Sine) от 1 мкГц до 70 МГц Прямоугольная (Square) от 1 мкГц до 70 МГц Импульсная (Pulse) 1 мкГц до 50 МГц Пилообразная (Ramp) от 1 мкГц до 3 МГц Белый шум 250 МГц Разрешение 1 мкГц Режим Sine: спектральная чистота синусоидального сигнала Нелинейное (гармоническое) искажение ≤ 70 МГц: < -45 дБн Суммарное гармоническое искажение < 0.5% (10 Гц до 20 КГц, 0 дБм) Ложный (негармонический) сигнал ≤70 МГц: <-50 дБн Фазовый шум 10 МГц: <-110 дБн Режим Square: характеристики прямоугольного сигнала ("меандра") Время нарастания/спада < 4 нс Выброс <5% Рабочий цикл до 10 МГц (включительно) от 20% до 80% от 10 МГц до 40 МГц (включительно) от 40% до 60% > 40 МГц (включительно) 50% Асимметрия (меньше 50% рабочего цикла) 1% периода + 5 нс Дрожание фазы ≤30 МГц: 10 д.м. +500 пс Режим Pulse: характеристики импульсного сигнала Период 20 нс до 1000000 с Полоса пропускания импульса 4 нс до 1000000 с Погрешность <5% Дрожание фазы 10 д.м. +500 пс Режим Arb: характеристики произвольного сигнала Память Нормальный режим: от 2 до 16M точек
Режим воспроизведения: от 2 до 128M точекВертикальное разрешение 14 бит Частота выборки Нормальный режим: 1 Гвыб/с
Режим воспроизведения: ≤1 Гвыб/сМинимальное время нарастания/спада 35 нс Дрожание фазы (среднеквадратичное значение) ≤3 нс Сохранение в памяти 4 формы сигнала Величины на выходе Амплитуда
(от пика до пика)от 5 мВ до 10 В Точность амплитуды
(1 кГц)±1% заданного значения + размах сигнала 1 мВ Неравномерность амплитудной характеристики гармонической вол-ны в области 100 кГц < 100 кГц 0,1 дБ
10 МГц до 60 МГц
60 МГц до 70 МГцТочность ± ( 1% смещенного значения ±0,5% (| смещение напряжения |) амплитуды ±5 мВ) Амплитудная модуляция Форма несущей синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb) Источник внутренний/ внешний Модулирующие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 50 кГц) Глубина от 0% до 120% Частотная модуляция Форма несущей синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb) Источник внутренний/ внешний Модулирующие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 50 кГц) Фазовая модуляция Форма несущей синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb) Источник внутренний/ внешний Модулирующие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 50 кГц) Девиация фазы от 0 до 360° Амплитудная двоичная модуляция Форма несущей синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb) Источник Внутренний / внешний Модулирующие сигналы Меандр с 50% рабочего цикла (от 2 мГц до 1 МГц) ФСК-модуляция Форма несущей импульс (Pulse) Источник внутренний/ внешний Модулирующие сигналы от 2 мГц до 1 МГц Коэффициент заполнения 50% Фазовая двоичная модуляция Форма несущей синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb) Источник Внутренний / внешний Модулирующие сигналы Меандр с 50% рабочего цикла (2 мГц до 1 МГц) ШИМ-модуляция Форма несущей импульс (Pulse) Источник внутренний/ внешний Модулирующие сигналы от 2 мГц до 50 кГц Коэффициент заполнения 0%-100% Свипирование Форма несущей синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb) Тип линейный или логарифмический Направление вверх или вниз Время свипирования 1 мс до 300 с Источник внутренний/ внешний / ручной Пакетный режим Форма несущей синусоидальная (Sine), прямоугольная (Square), пилообразная (Ramp), импульсная (Pulse), шумовая (Noise), произвольная (Arb) Типы от 1 до 1 000 000 периодов, бесконечный Источник внутренний/ внешний / ручной Начальная фаза от -360° до +360° Внутренний период от 1 мкс до 500 с Источник синхроимпульса внешний Общие характеристики Дисплей 480 по горизонтали × 272 по вертикали Питание от 100 до 240 В переменного тока RMS,
меньше 125 ВтГабариты 230 × 106 × 501 мм Вес 5,8 кг -
Комплект поставки DG5072
№ Наименование Количество 1. Цифровой генератор DG5072 1 2. Кабель питания 1 3. Кабель USB 1 4. Кабель BNC 1 5. Кабель SMB(М) к BNC(П) 1 6. Краткое руководство 1 7. CD диск 1 Дополнительная комплектация DG5072:
(Поставляется по отдельному заказу)
№ Наименование 1. DG-POD-A модуль вывода логического сигнала 2. DG5-FH модуль частотных перескоков 3. PA1011 усилитель мощности -
