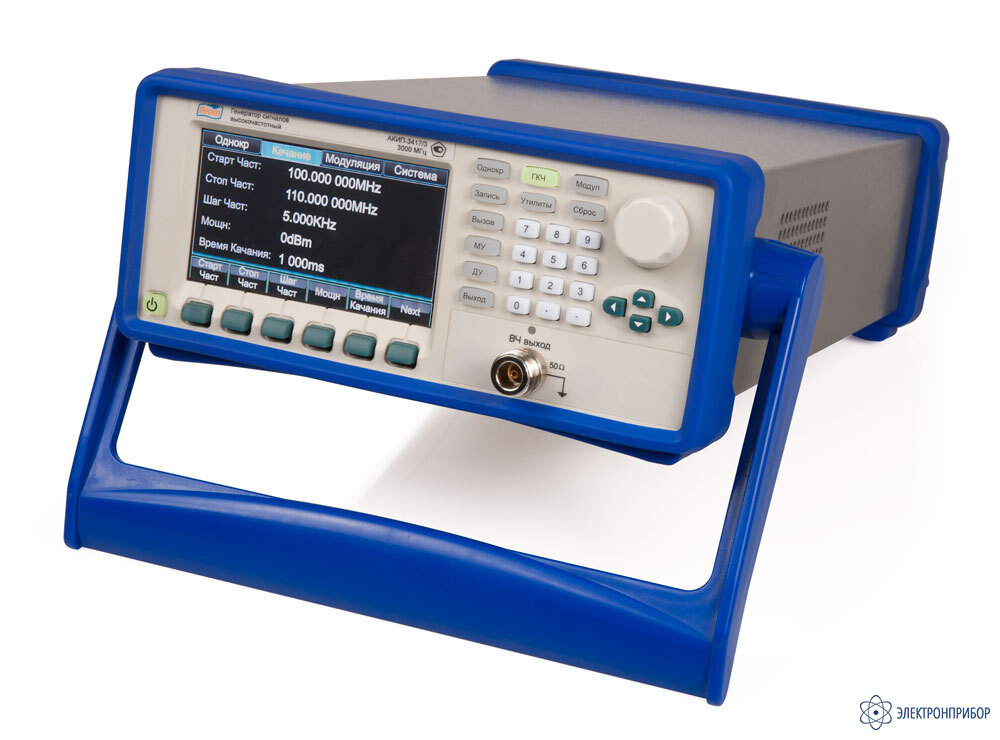

АКИП-3417/3 — генератор сигналов высокой частоты

Код товара: 39049
  • 73612-18

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      73612-18 до 20.12.2029

    • Производитель

      АКИП

    Сертификаты

    Особенности генератора сигналов высокой частоты АКИП-3417/3:

    • 2 канала: кан А/В,только ВЧ выход – канал А;
    • Канал А (синус): 25 МГц...3000 МГц;
    • Канал B : 1 мкГц... 1 0 МГц;
    • Канал A (система ФАПЧ): синус, прямоугольник;
    • Канал B (DDS): синус, прямоугольник, треугольник, импульс, Sync, экспонента, шум, DC (пост. смещ.);
    • Вых. уровень (кан А/В): 1 мВпик...10 Впик (50 Ом)/ -127 дБм… + 13 дБм;
    • Внутренний опорный генератор: ±1х10-6;
    • Виды модуляции (кан A) : АМ , ЧМ, ЧМн, ФМн;
    • Функции (кан A): свипировани е (ГКЧ) , пакетный режим (Burst) с функцией непрерывной корректировки фазы;
    • Графический ЖК - диспле й с диагональю 11 см;
    • Интерфейсы: USB, RS-232 (опция: GPIB).

  • Технические характеристики генератора сигналов высокой частоты АКИП-3417/3:

    Параметр Значение
    ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ (КАНАЛ A)
    Частотный диапазон Синус: 25 М Гц ... 30 00 МГц
    Разрешение 1 мкГц (≤ 80 МГц) / 1 Гц (> 80 МГц)
    Погрешность уст. частоты ±5 х10-6
    Выходной уровень -90 дБн ... + 13 дБн
    Разрешение 0,25 дБ
    КСВН < 1,5
    Погрешность уст. уровня ±1 дБ от уст.
    Выходное сопротивление 50 Ом
    Тип разъема N
    ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ (КАНАЛ Б)
    Частотный диапазон 1 мкГц … 10 МГц
    Разрешение 1 мкГц
    Погрешность уст. частоты ±1х10-6 (≥ 1 кГц); ±5х10-5 (< 1 кГц)
    Выходной уровень 1 мВпик...10 Впик (50 Ом); 2 мВпик…20 Впик (1 МОм)
    Разрешение 1 мВпик
    Погрешность уст. уровня ±(1% от уст. + 1 мВ)
    Постоянное смещение ±5 Впик (50 Ом), ± 10 Впик (1 МОм)
    Выходное сопротивление 1 МОм/ 50 Ом
    Тип разъема BNC
    СПЕКТРАЛЬНАЯ ЧИСТОТА
    Коэффициент гармоник < - 30 дБн
    Негармон. составляющие < - 40 дБн
    Фазовые шумы - 90 дБн ... - 115 дБн
    МОДУЛЯЦИЯ (КАНАЛ А)
    Виды модуляции ИМ
    Параметры ИМ Имп. Коэф <80 дБ
    Вр. нараст <100
    нс, длит. 0,25 с
    СВИПИРОВАНИЕ/ ГКЧ (КАНАЛ А)
    Режимы качания Лин. по частоте
    Лин. по амплитуде
    Время качания 1 мс…800 с (лин.), 10 мс … 800 с (лог.)
    Длительность шага 50 мс … 10 с
    ФОРМЫ СИГНАЛА (КАНАЛ B)
    Тип Синус, прямоуг., треуг., импульс, Sync, экспонента, шум, DC (пост. смещ.)
    Прямоугольник Время нарастания: ≤ 50 нс. Скважность: 0,01 … 99,99 %
    Импульс Время нарастания: ≤ 50 нс. Длительность: 200 нс … 20 с
    Пила Симметрия: 0,0 … 100,0 %
    ОБЩИЕ ДАННЫЕ
    ЖК-дисплей Графический цветной (TFT, диагональ 11 см), 480 х 272 точек
    Напряжение питания 220 В (± 22 В), 47~53 Гц
    Рабочие условия 0…40°С, 80%
    Интерфейс USB, RS-232
    Габаритные размеры 256 × 123 × 386 мм
    Масса < 5 кг

  • Комплект поставки АКИП-3417/3

    № Наименование Количество
    1. Генератор сигналов высокой частоты АКИП-3417/3 1
    2. Сетевой шнур 1
    3. Соеденительный кабель BNC-BNC 1
    4. CD-диск с ПО (по запросу) 1
    5. Руководство по эксплуатации 1
