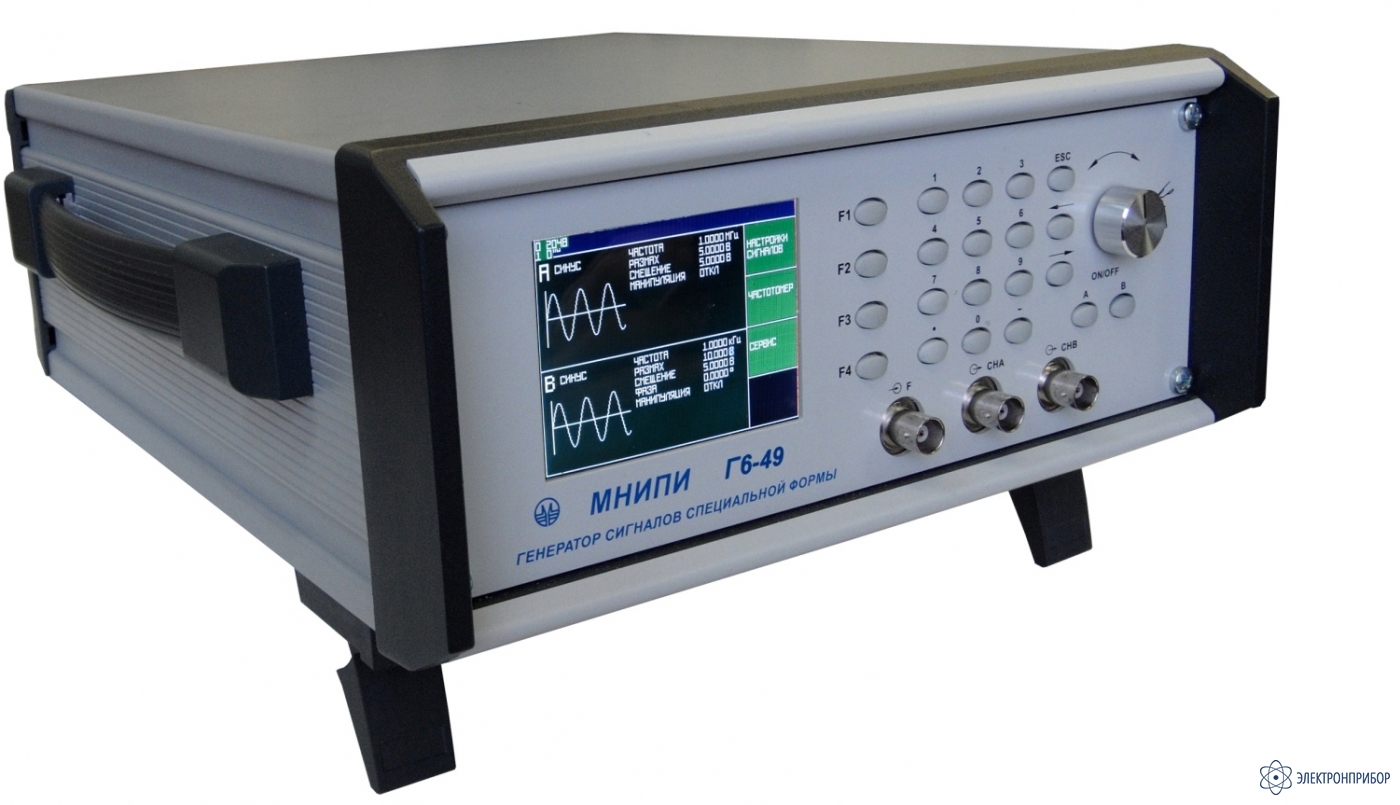

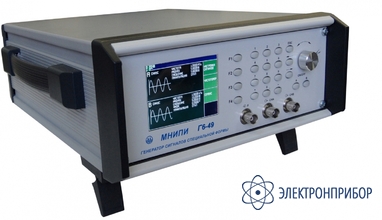

Г6-49 — генератор сигналов

Код товара: 72646

  • Назначение генератора сигналов Г6-49:

    Генератор сигналов функциональный Г6-49 является многофункциональным прибором, формирующим нормированные сигналы пяти форм в широком диапазоне частот, содержит цифровую индикацию частоты.

    Генератор предназначен для исследования и испытания систем и приборов, используемых в промышленности, науке и образовании.

  • Технические характеристики генератора сигналов Г6-49:

    Параметр Значение
    Количество каналов
    Формирования сигналов 2
    Измерения частоты и периода сигналов 1
    Диапазон частот
    Cигналов синусоидальной формы От 3×10-4 до 10×106 Гц
    Сигнала «меандр» От 3×10-4 до 5×106 Гц
    Сигналов пилообразной и треугольной формы От 1×10-4 до 1×106 Гц
    Сигналов прямоугольной формы От 0,1 до 10×106 Гц
    Сигналов произвольной формы От 1×10-4 до 10×106 Гц
    Параметры сигналов прямоугольной формы
    Длительность сигнала От 40×10-9 до 10 с
    Дискретность установки длительности и периода 10 нс
    Длительность фронта и среза, не более 15 нс
    Параметры сигналов произвольной формы
    Частота дискретизации 100 МГц
    Длина памяти сигнала 8192 точек, 14 бит
    Коэффициент гармоник сигнала синусоидальной формы в диапазоне от 10 Гц до 120 кГц, не более 0,05 %
    Пределы установки сдвига фаз синусоидальных сигналов каналов А и В От 0° до 360°
    Амплитудная манипуляция сигналов синуидальной формы каналов А и В Обеспечивается
    Пределы установки размаха сигнала на нагрузке 50 Ом От 1 до 10 В
    Уровень смещения сигнала на нагрузке 50 Ом От минус 5 В до плюс 5 В
    Пиковое значение AC + DC ±5 В
    Пределы допускаемой абсолютной погрешности установки частоты
    Cигнала синусоидальной формы ±(0,024 + 0,00005×f) при f >0,1 Гц
    ±(0,0024 + 0,00005×f) при f ≤0,1 Гц, где f – значение установленной частоты, Гц
    Сигналов пилообразной, треугольной и произвольной формы ±(0,0001 + 0,00005×f), где f – значение установленной частоты, Гц
    Пределы допускаемой абсолютной погрешности установки размаха сигналов ±(0,02 Un + 0,02), где Un – установленное значение размаха сигнала, В
    Пределы допускаемой абсолютной погрешности установки смещения сигналов
    Синусоидальной формы ±(0,03 Uсм + 0,02), где Uсм – установленное значение смещения сигнала, В
    Пилообразной, треугольной, прямоугольной и произвольной формы, сигнала «меандр» ±(0,02 Uсм + 0,02), где Uсм – установленное значение смещения сигнала, В
    Диапазон измерений частоты синусоидальных и импульсных сигналов От 5 до 100 × 106 Гц
    Диапазон длительностей при измерении периода следования импульсных сигналов, мкс От 1 до 100×106 мкс
    Амплитуда входного сигнала при измерении частоты и периода От 0,2 до 10 В
    Пределы допускаемой абсолютной погрешности
    Измерения частоты Δf=±(5×10-5×fx+1/tСЧ)
    Измерения периода ΔT=±(5×10-5×Tx+Tm/N)
    Где fx – измеряемая частота, Гц;
    tСЧ – время счета частотомера, с;
    (1, 10, 102, 103, 104 мс);
    Tx – период входного сигнала, с;
    Tm     – период меток времени частотомера, с;
    (10-7, 10-6, 10-5, 10-4, 10-3 с);
    N – число усредняемых периодов (1, 10, 100, 1000; 10000).
    Общие характеристики
    Интерфейс USB 2.0, поддержка SCPI
    Питание ~230 В, 35 В×А
    Диапазон рабочих температур От минус 10 °С до плюс 40 °С
    Габариты 325 × 270 × 125 мм
    Масса 4 кг

  • Комплект поставки Г6-49

    № Наименование Количество
    1 Генератор сигналов Г6-49 1
