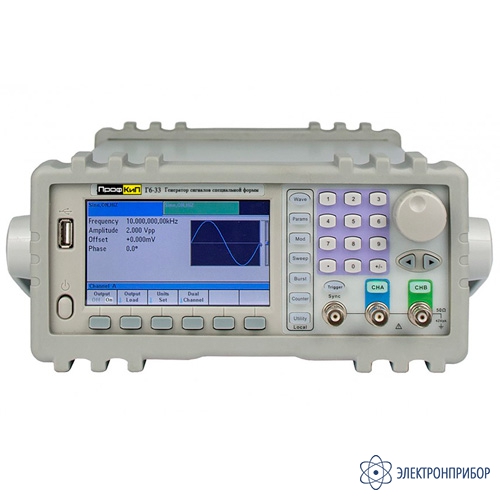

ПрофКиП Г6-33 — генератор сигналов специальной формы

Код товара: 61737
  • 82214-21

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      82214-21 до 16.07.2026

    • Производитель

      ПрофКИП

    Сертификаты

    Назначение генератора сигналов специальной формы ПрофКиП Г6-33:

    Генераторы сигналов специальной формы двухканальные ПрофКиП Г6-33 предназначены для воспроизведения высокостабильных по частоте сигналов синусоидальной, прямоугольной, треугольной, импульсной формы, а так же шумового сигнала и напряжения постоянного тока. Генераторы воспроизводят так же сигналы произвольной формы, имея 50 заводских предустановок, и возможность программирования формы выходного сигнала оператором.

    Особенности генератора сигналов специальной формы ПрофКиП Г6-33:

    • Многофункциональный жидкокриталлический дисплей;
    • Диагональ дисплея 11см;
    • Интерфейс USB и RS232;
    • Малый вес 4кг;
    • Заменяет: Г6-27, ПрофКиП Г6-27М;
    • Модель 2021 года.

  • Технические характеристики генератора сигналов специальной формы ПрофКиП Г6-33:

    Параметр Значение
    Форма выходного сигнала Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы (50 предустановок и задаваемая пользователем), постоянное напряжение
    Относительная погрешность установки частоты (периода) ≤ ±5·10-5
    Характеристики синусоидального сигнала
    Диапазон частот 1 мкГц…40 МГц
    Суммарный коэффициент гармоник в диапазоне частот 20 Гц…100 кГц при уровне выходного сигнала 0 дБм Не более 0,20%
    Уровень высших гармоник по отношению к первой  в диапазоне частот 0,1…1 МГц при уровне выходного сигнала 0 дБм < -50 дБ
    Уровень высших гармоник по отношению к первой  в диапазоне частот свыше 1 МГц и до максимальной частоты при уровне выходного сигнала 0 дБм < -40 дБ
    Характеристики сигнала прямоугольной формы
    Диапазон частот 1 мкГц…10 МГц
    Длительность фронта и среза Не более 20 нс
    Выброс на вершине импульса на нагрузке 50 Ом 2%
    Диапазон регулировки длительности импульса % от периода 0,1…99,9 с дискретностью 0,1%
    Характеристики сигнала треугольной формы
    Диапазон частот 1 мкГц…1 МГц
    Диапазон регулировки симметрии % 0,0…100,0 с дискретностью 0,1%
    Характеристики импульсного сигнала
    Диапазон частот 1 мкГц…10 МГц
    Длительность фронта и среза Не более 20 нс
    Выброс на вершине импульса на нагрузке 50 Ом Не более 5%
    Длительность импульса 28 нс…(Т-28 нс), где Т – период следования импульсов)
    Характеристики сигнала произвольной формы
    Частота дискретизации семпл/с 1 мксемпл/с…50 Мсемпл/с
    Количество семплов в периоде 8…16384 (по каналу А);
    8…2048 (по каналу В)
    Разрядность АЦП по амплитуде 14 бит
    Характеристики шумового сигнала
    Сигнал типа «Белый шум» В полосе 30 МГц по уровню -3 дБ
    Вероятность повторения цикла Более 50 лет
    Характеристики в режиме постоянного напряжения
    Выходное напряжение по каналу А 0…±10 В на нагрузке 1 МОм;
    0…±5 В на нагрузке 50 Ом
    Выходное напряжение по каналу В 0…±3 В на нагрузке 1 МОм;
    0…±1,5 В на нагрузке 50 Ом
    Разрешение 4 значащих разряда (В, мВ)
    Амплитудные параметры выходного сигнала
    Номинальное сопротивление нагрузки 1 МОм (High Z);  50 Ом
    Единицы установки В (мВ) пик пик; В (мВ) скз; дБм
    Диапазон установки амплитуды по каналу А (пик-пик) В диапазоне частот до 15 МГц 2 мВ…20 В/1 мВ…10 В (1 МОм/50 Ом)
    В диапазоне частот более 15 МГц 2 мВ…10 В/1 мВ…5 В (1 МОм/50 ОМ)
    Диапазон установки амплитуды по каналу В (пик-пик) 2 мВ…6В/1 мВ…3 В (1 МОм/50 Ом)
    Предел допускаемой абсолютной погрешности установки амплитуды синусоидального сигнала на частоте 1 кГц ±(0,01U+2 мВ), где U – установленное значение амплитуды
    Допускаемая относительная неравномерность уровня синусоидального сигнала относительно уровня на частоте 1 кГц, не более На частотах ниже 100 кГц ±0,2 дБ
    На частотах 0,1…10 МГц ±0,5 дБ
    На частотах выше 10 МГц ±1,0 дБ
    Максимальное устанавливаемое постоянное смещение выходного сигнала по каналу А На нагрузке 1 МОм ±(10 В – Uпик/2)
    На нагрузке 50 Ом ±(5 В – Uпик/2), где Uпик – установленная амплитуда выходного сигнала (пик-пик)
    Максимальное устанавливаемое постоянное смещение выходного сигнала по каналу В На нагрузке 1 МОм ±(3 В – Uпик/2)
    На нагрузке 50 Ом ±(1,5 В – Uпик/2), где Uпик – установленная амплитуда выходного сигнала (пик-пик)
    Предел допускаемой абсолютной погрешности установки смещения выходного сигнала По каналу А ±(0,01Uсм + 3 мВ) для Uсм ≤ 180 мВ;
    ±(0,01Uсм + 6 мВ) для Uсм ˃ 180 мВ
    По каналу В ±(0,01Uсм + 3 мВ) для Uсм ≤ 180 мВ, где Uсм – установленное значение смещения
    Параметры модуляции (только для канала А)
    Параметры амплитудной модуляции (АМ)
    Источник сигнала модуляции Внутренний/Внешний
    Форма несущей Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы
    Форма сигнала модуляции Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы
    Частота модуляции 1 мкГц…100 кГц
    Глубины модуляции % 0,0…120,0 с дискретностью 0,1%
    Абсолютная погрешность установки глубины модуляции ±1% АМ
    Параметры частотной модуляции (FМ)
    Источник сигнала модуляции Внутренний/Внешний
    Форма несущей Синус, прямоугольная, треугольная, прямоугольный импульс
    Форма сигнала модуляции Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы
    Частота модуляции 1 мкГц…100 кГц
    Девиация 0…Fнес/2, где Fнес – частота несущей
    Относительная погрешность установки девиации 0,01Fд, где Fд – установленное значение девиации
    Параметры фазовой модуляции (PМ)
    Источник сигнала модуляции Внутренний/Внешний
    Форма несущей Синус, прямоугольная, треугольная, прямоугольный импульс
    Форма сигнала модуляции Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы
    Частота модуляции 1 мкГц…100 кГц
    Глубина фазовой модуляции 0,0…360,0º с дискретностью 0,1º
    Параметры цифровой частотной манипуляции (FSK)
    Источник сигнала модуляции Внутренний/Внешний
    Форма несущей Синус, прямоугольная, треугольная, прямоугольный импульс
    Скачок (изменение) частоты в импульсе 1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора
    Частота импульсов манипуляции 1 мкГц…1 МГц
    Параметры цифровой двоичной фазовой манипуляции (BPSK)
    Источник сигнала модуляции Внутренний/Внешний
    Форма несущей Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы
    Скачок (изменение) фазы в импульсе 0,0…360,0º с дискретностью 0,1º
    Частота импульсов манипуляции 1 мкГц…1 МГц
    Параметры цифровой амплитудной манипуляции (ASK)
    Источник сигнала модуляции Внутренний/Внешний
    Форма несущей Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы
    Скачок (изменение) амплитуды в импульсе На нагрузке 1 МОм 2 мВ…20 В (пик-пик)
    На нагрузке 50 Ом 1 мВ…10 В (пик-пик)
    Частота импульсов манипуляции 1 мкГц…1 МГц
    Параметры в режиме качания  частоты (свипирования)
    Режим запуска Внутренний, внешний, ручной
    Режим свипирования Линейный, логарифмический
    Форма несущей Синус, прямоугольная, треугольная, прямоугольный импульс
    Начальная частота свипирования 1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора
    Конечная частота свипирования 1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора
    Время свипирования 0,001…1000 с
    Время удержания конечной частоты 0,000…1000 с
    Время возврата к начальной частоте 0,000…1000 с
    Параметры в режиме пакетной модуляции (Bust)
    Режим запуска Внутренний, внешний, ручной
    Форма несущей Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы
    Количество периодов несущей в пакете 1…106 с дискретностью 1
    Период следования пакетов 1 мкс…1000с с дискретностью 1 мкс
    Начальная фаза несущей в пакете 0,0…360,0º  с дискретностью 0,1º
    Общие характеристики
    Напряжение сети питания Переменное 100…240 В
    Частота сети питания 47…63 Гц
    Максимальная потребляемая мощность 30 ВА
    Температура окружающей среды 0…40°С
    Относительная влажность Не более 80%
    Корпус (ширина х высота х длинна) мм 260 х 110 х 385
    Корпус с амортизаторами 295 х 195 х 415
    Масса 4 кг

  • Комплект поставки ПрофКиП Г6-33

    № Наименование Количество
    1 Генератор сигналов специальной формы ПрофКиП Г6-33 1
    2 Кабель питания 1
    3 Кабель интерфейсный USB и RS-232 1
    4 Руководство по эксплуатации с методикой поверки 1
