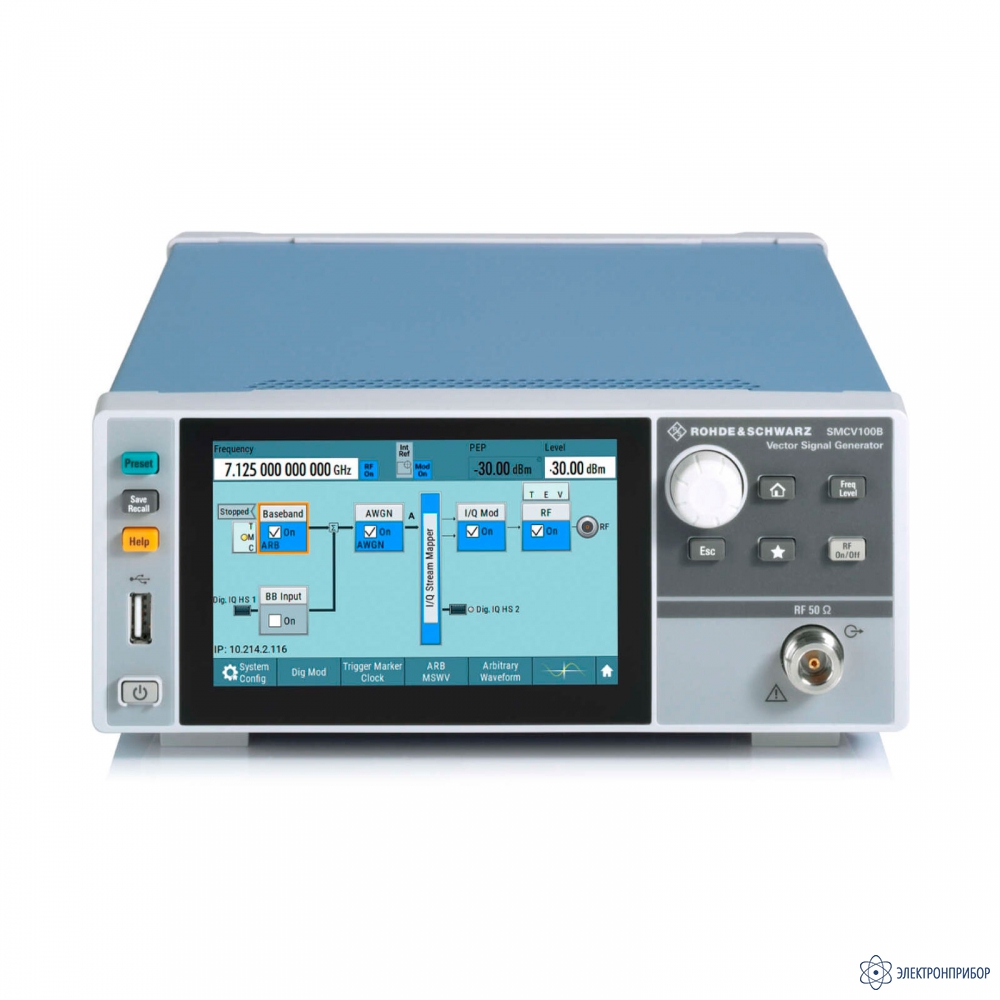

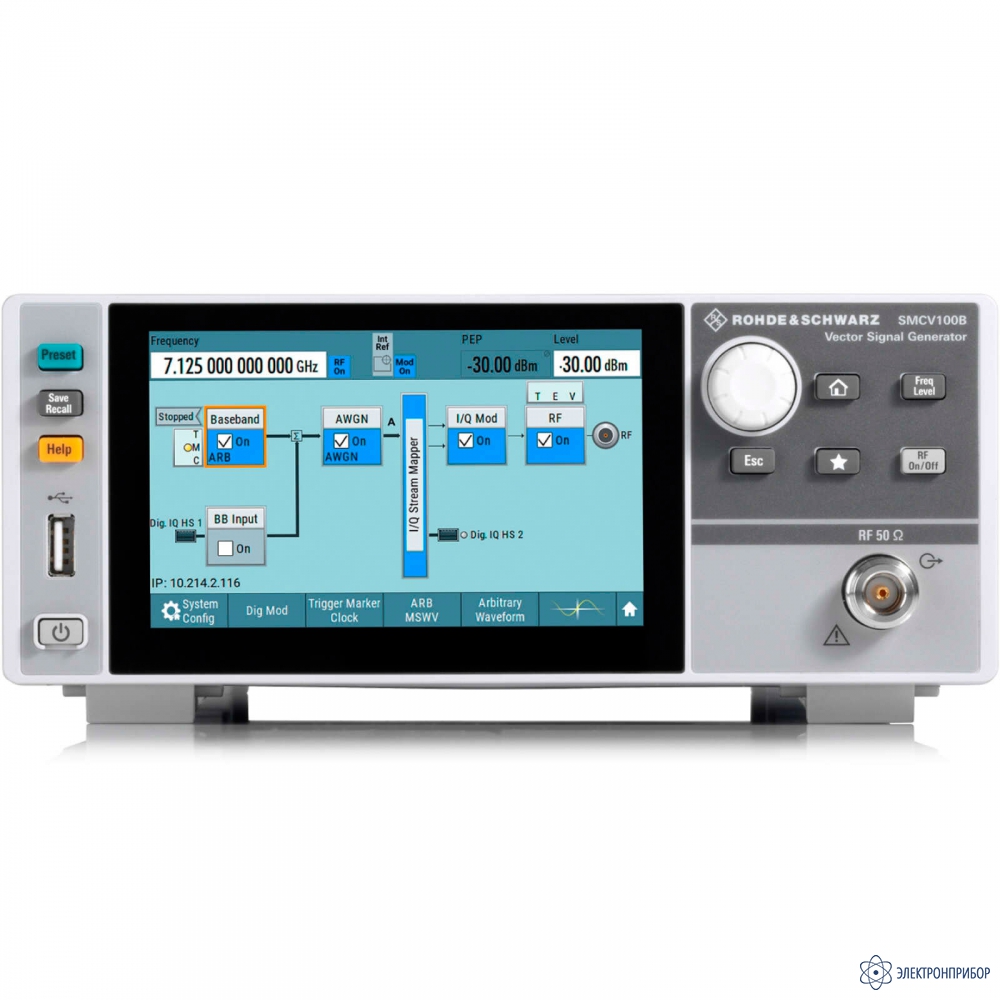

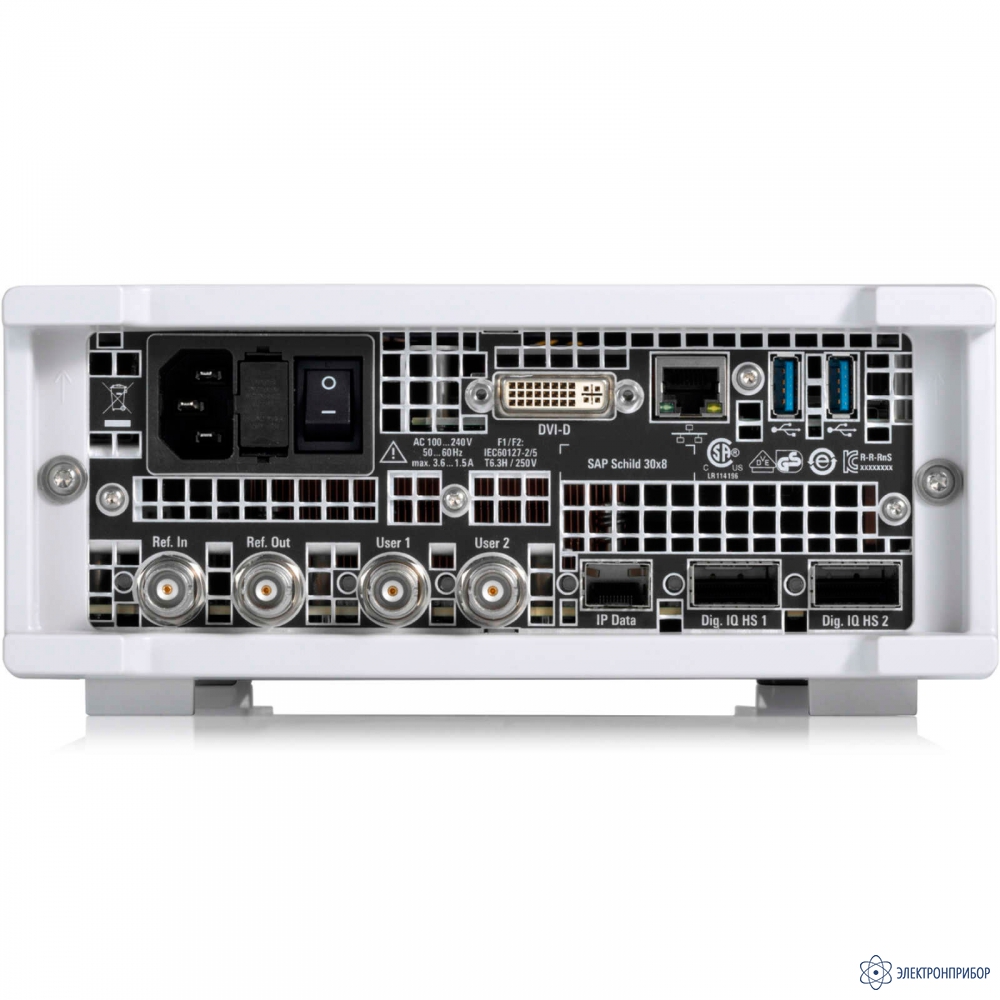

SMCV100B — векторный генератор сигналов

Код товара: 62493

  • Описание векторного генератора сигналов SMCV100B:

    Векторный генератор сигналов SMCV100B — первая многостандартная платформа для автомобильных, широковещательных, навигационных и беспроводных систем. Многостандартность делает SMCV100B уникальным устройством для выполнения множества прикладных задач с использованием различных технологий, начиная от лабораторных и заканчивая производственными.

    В новом векторном генераторе сигналов SMCV100B реализована концепция прямого цифроаналогового преобразования (ЦАП) для генерации РЧ сигналов. Эта концепция обеспечивает I/Q модуляцию и преобразование с повышением частоты в цифровой области, что позволяет устранить ошибки дисбаланса I и Q и утечки гетеродина, связанные с традиционными аналоговыми I/Q модуляторами.

    Особенности векторного генератора сигналов SMCV100B:

    • Многостандартная платформа для широковещательных, навигационных, сотовых и беспроводных систем;
    • Векторный генератор сигналов с полноценной программной опцией и сенсорным экраном диагональю 5 дюймов;
    • Современная концепция генерации ВЧ-сигналов от 4 кГц до 7,125 ГГц;
    • Высокая выходная мощность до +25 дБмВт;
    • Полоса модуляции до 240 МГц;
    • Многостандартность, в т.ч. WLAN, IoT и 5G;
    • Аналоговая, импульсная и цифровая (пользовательская) модуляция;
    • Генератор сигналов основан на концепции прямого преобразования;
    • Воспроизведение потоковых сигналов с SSD или USB-накопителя;
    • Удаленное управление и эмуляция прибора SFE100 для беспроблемной интеграции в автоматизированные контрольные комплексы;
    • Программирование тестов на языке SCPI и интеграция в среду MATLAB;
    • Графическая визуализация формы сигнала в любой точке схемы;
    • Удобный в работе тачскрин, интерфейс со справочным аппаратом и функциями быстрого доступа к часто используемым инструментам.

  • Технические характеристики векторного генератора сигналов SMCV100B:

    Параметр Значение
    Диапазон частот С опцией SMCVB-B103 (обязательно) от 4 кГц до 3 ГГц от 4 кГц до 3 ГГц
    С опцией SMCVB-B103 и SMCVB-KB106 от 4 кГц до 3 ГГц
    SMCVB-B103, SMCVB-KB106 и SMCVB-KB107 от 4 кГц до 7,125 ГГц
    Указанный диапазон уровней (пиковая мощность огибающей (PEP)
    SMCVB-B103/-KB106/-KB107 Standard  -
    4 kHz < f ≤ 10 MHz –110 dBm to +15 dBm
    10 MHz < f ≤ 6 GHz –127 dBm to +15 dBm
    6 GHz < f ≤ 7.125 GHz –127 dBm to +15 dBm
    Опция SMCVB-K31  4 kHz < f ≤ 10 MHz –110 dBm to +20 dBm
    10 MHz < f ≤ 6 GHz –127 dBm to +20 dBm
    6 GHz < f ≤ 7.125 GHz –127 dBm to +18 dBm
    Спектральная чистота
    SSB phase noise Standard, без опции SMCVB-K709  Carrier offset = 20 kHz, measurement bandwidth 1 Hz, level = +10 dBm
    f = 100 MHz < –110 dBc
    f = 1 GHz < –100 dBc
    f = 2 GHz < –100 dBc
    f = 2.5 GHz < –100 dBc
    2.5 GHz < f ≤ 7.125 GHz < –95 dBc
    Гармоники CW, I/Q mode (full-scale internal single carrier signal), level ≤ 13 dBm
    1 MHz < f ≤ 6 GHz 1 MHz < f ≤ 6 GHz
    Негармоники CW, level > CW, уровень> +10 дБм, отстройка> 10 кГц от несущей и вне спектра модуляции, внутренняя опорная частота
    f ≤ 2.5 GHz < –55 dBc, –60 dBc (typ.)
    2.5 GHz < f ≤ 7.125 GHz < –55 dBc, –70 dBc (typ.)
    Аналоговая модуляция (поддерживаемые режимы аналоговой модуляции)
     - С опцией SMCVB-K197 AM/FM/φM
    С опцией SMCVB-K198 PM
    I / Q модуляция
    Полоса частот модуляции RF стандартная 60 MHz
    SMCVB-K521 120 MHz
    SMCVB-K522 160 MHz
    SMCVB-K523 240 MHz
    Источники модулирующего сигнала
    Генератор сигналов ARB Стандартная от 1 до 64 млн отсчетов
    SMCVB-K511 от 1 до 512 млн отсчетов
    SMCVB-K512 1 sample to 1 Gsample
    TS player
     - Формат файла TRP, BIN, ETI, T2MI
    Стандарты вещания
     - Варианты описаны в трансляции (Паспорт стандартов (PD 3608.3990.22)) AM, FM RDS/RDBS/DARC, DAB/DAB+, DRM, ATSC 3.0, ATSC-M/H, ATSC/8VSB, DTMB, DVB-T2, DVB-T/H, ISDB-T EEW, ISDB-TSB , DVB-S, DVB-S2, DVB-S2X
    Цифровые стандарты
    - Параметры описаны в цифровом паспорте (PD 5213.9434.22) 5G NR, cellular IoT, LTE Release 8-14, 3GPP FDD HSPA/HSPA+, GSM, WLAN IEEE802.11a/b/g/n/j/p/ac/ax, AWGN and furthers
    GNSS
     - Параметры описаны в GNSS и паспорте авионики (PD 3607.6896.22) GPS, Galileo, GLONASS, BeiDou
    Генератор шума
     - AWGN с SMCVB-K62 –50 dB to +65 dB
    Пропускная способность системы в зависимости от опции 60 MHz, 120 MHz, 160 MHz, 240 MHz
    Питание Номинальное напряжение 100 V to 240 V AC (± 10%)
    Номинальная частота 50 Hz to 60 Hz (± 5%)
    Номинальный ток 3.6 A to 1.5 A
    Номинальная мощность 110 W (measured)
    Ожидание < 2 W
    Габариты W × H × D 222 x 97 x 366 мм (8.74 in × 3.82 in × 14.41 in), 1/2 19", 2 HU
    Вес  - 4.7 кг

  • Комплект поставки SMCV100B

    № Наименование Количество
    1 Векторный генератор сигналов SMCV100B 1
