АКИП-3310

Генераторы импульсов и сигналов

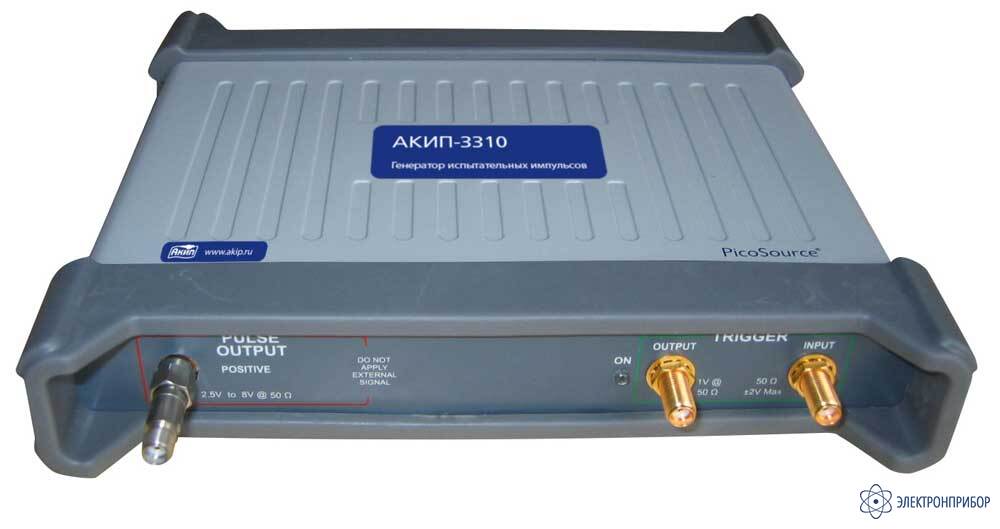

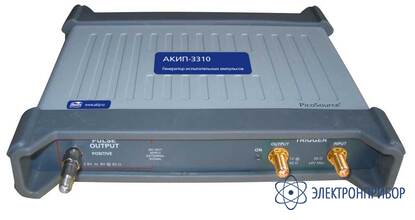

АКИП-3310 — генератор испытательных импульсов

Код товара: 45254
    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      72918-18 до 26.10.2029

    • Производитель

      АКИП

    Сертификаты

    Особенности генератора испытательных импульсов АКИП-3310:

    • Число выходов: 1 канал;
    • Интегрированный выход положительного импульса прямоугольной формы (перепад напряжения);
    • Длительность фронта <50 пс (10-90%), амплитуда от 2,5 В до 8 В;
    • Диапазон установки длительности импульса: 200 нс … 4 мкс;
    • Вход/выход синхронизации с низким уровнем джиттера;
    • Внутренний генератор синхроимпульсов с регулируемым периодом 1 мкс … 1 с;
    • Интерфейс USB 2.0 (FS). Совместим с USB 1.1 и USB 3,0;
    • ПО под управлением ОС WIN XP (SP2), Windows Vista, Windows 7, Windows 8.
  • Технические характеристики генератора испытательных импульсов АКИП-3310:

    Параметр Значение
    Выходные параметры
    Вид выходного сигнала Последовательность один очных импульсов прямоугольной формы положительной полярности с регулируем ыми амплитудными и частотными параметрами
    Полярность Положительная
    Полярность Положительная
    Выходной импеданс 50 Ом
    Тип разъема основного сигнала SMA (f) – «розетка»
    Выходная амплитуда 2,5 В ... 8 В с шагом 10 мВ (на 50 Ом)
    Погрешность установки выходной амплитуды ± 10%
    Скважность 50% максимум – для выхода амплитуды 2,5...4 В
    20% максимум - для выхода амплитуды 4,01...6 В
    10% максимум - для выхода амплитуды 6,01...8 В
    Длительность фронта < 50 пс (10% ... 90%)
    Длительность среза 8 нс (10% ... 90%)
    Общие временные параметры (Timing)
    Источник синхрозапуска Внутренний, внешний
    Режим синхрозапуска Непрерывно или ручной (однокр. событие)
    Джиттер относительно переднего фронта (с.к.з.) 3 пс типично ( <3 ,5 пс максимум)
    Задержка послезапуска 48 нс ± 2 нс, фиксированное значение
    Длительность импульса 200 нс ... 4 мкс с шагом 25 нс
    Погрешность установки длительности ±50 нс + 0,1Ти (Ти – длительность импульса)
    Джиттер импульса (с.к.з.) < 150 пс
    Задержка внешнего запуска 1 мкс ... 1,3 мс с шагом 200 нс
    Внутренний синхроимпульс Установка периода: 1 мкс ... 1 с с шагом 200 нс.
    Погрешность установки: ± ( 10 нс +100 ppm х P ), ( P - период)
    Вход внешней синхронизации (Ext trig inp)
    Полоса частот 0...1 ГГц
    Чувствительность 20 мВ п - п в диапазоне 0...100 МГц ; 20...100 мВ (увеличивается линейно) в диапазоне 101 МГц...1 ГГц
    Входной импеданс 50 Ом
    Входной разъем SMA (f) – тип «розетка»
    Максимальный входной уровень + 16 дБм, или ± 2 В ( DC + AC пик)
    Фронт запуска Нарастающий или спадающий (на выбор)
    Регулируемый уровень внешнего запуска - 1 В ... +1 В с шагом 1 мВ
    Джиттер синхроимпульса относительно импульса внешнего запуска (с.к.з.) не более 2.5 пс тип значение, не более 3 пс максимальное значение
    Задержка синхроимпульса относительно импульса внеш . запуска (4 ± 1) нс
    Минимальная длительность импульса 500 пс при 100 мВ пик - пик
    Выход сигнала синхронизации
    Вид выходного сигнала положительная полярность
    Входной импеданс 50 Ом ±0,5 Ом
    Тип в ходно го разъем а SMA (f) – «розетка»
    Выходной уровень 700 мВ
    Длительность импульса 500 нс, ± 100 нс
    Время нарастания ≤ 400 пс (10% ... 90%), ≤ 300 пс (20% ... 80%)
    Общие данные
    Системные требования ОС WIN XP ( SP 2) , Vista, WIN 7, WIN 8 (кроме RT) 32/ 64 битн
    Источник питания 5 В ±5 % 1.6 A, 8 Вт (с етевой адаптер ~220 В)
    Интерфейс USB 2.0 ( USB 1.1 и USB 3.0 совместимый)
    Рабочие условия +5...+35 °С / не более 85% отн. влажности
    Условия хранения - 20...+50 °С/ < 9 5% отн. влажности
    Габаритны 190 х 180 х 40 мм
    Масса 560 г
  • Комплект поставки АКИП-3310

    Наименование Количество
    1 Генератор испытательных импульсов АКИП-3310 1
    2 Сетевой адаптер питания 1
    3 Аттенюатор 20 дБ 1
    4 USB кабель 1
    5 ПО 1
    6 Соединительный коаксиальный кабель 2
