Г4-220А — генератор

Код товара: 57250
  • 70670-18

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      70670-18 до 28.03.2028

    Назначение генератора Г4-220А:

    Генератор Г4-220А предназначен для использования в качестве источника сигнала при регулировании, ремонте и поверке радиоэлектронной аппаратуры различного назначения, а так же для использования в качестве встраиваемых гетеродинов в сложных автоматизированных радиоизмерительных системах.

    Описание генератора Г4-220А:

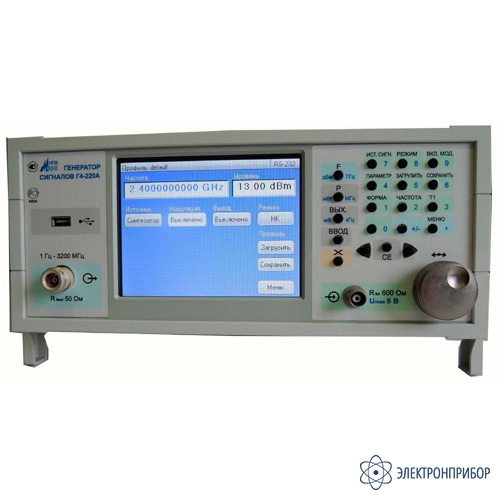

    Генератор Г4-220А – настольный цифровой прибор СВЧ диапазона.

    Работа генератора Г4-220А основана на принципе прямого цифрового синтеза частоты (Direct Digital Synthesizers, DDS). Генерируемый сигнал синтезируется со свойственной цифровым системам точностью.

    Генератор Г4-220А имеет пять режимов работы:

    • НК - режим немодулированных колебаний;
    • АМ - режим с амплитудной модуляцией от внутреннего или внешнего сигнала;
    • ЧМ - режим частотной модуляции от внутреннего или внешнего сигнала;
    • ФМ - режим фазовой модуляции от внутреннего или внешнего сигнала;
    • ИМ - режим импульсной модуляции от внутреннего или внешнего сигнала.

    Предусмотрено управление генератором через встроенный интерфейс RS-232.

  • Технические характеристики генератора Г4-220А:

    Параметр Значение
    Рабочий диапазон несущей частоты От 1 Гц до 3,2 ГГц
    Шаг установки несущей частоты От 0,01 до 100 Гц
    Основная погрешность установки несущей частоты Не более 5×10-6
    Максимальная выходная мощность на нагрузке 50 Ом Не менее 20 мВт
    Глубина регулировки выходного сигнала 100 дБ
    Основная погрешность регулировки выходного уровня Не более 1 дБ при регулировке 60 дБ и не более 2,5 дБ при регулировке до 100 дБ
    Рабочий диапазон модулирующей частоты От 0,1 Гц до 100 кГц от внутреннего генератора с шагом перестройки от 0,1 до 10 Гц
    Виды внутреннего генератора модулирующего напряжения в режиме АМ и ФМ Синусоидальный и прямоугольный
    Виды внутреннего генератора модулирующего напряжения в режиме ЧМ Синусоидальный, прямоугольный, треугольный, линейно-импульсный
    Рабочие условия эксплуатации
    Температура окружающего воздуха 5...40 °С
    Относительная влажность До 90 % при температуре 30 °С
    Напряжение питающей сети 220 ±22 В, частотой 50 ±2 Гц
    Рабочие условия эксплуатации
    Температура окружающего воздуха От 5 до 40 °С
    Относительная влажность До 90 % при температуре 30 °С
    Атмосферное давление От 630 до 800 мм ртутного столба
    Напряжение питающей сети 220 ±22 В, с частотой 50 ±2 Гц
    Общие характеристики
    Габаритные размеры 317 х 132 х 257 мм
    Масса прибора Не более 8 кг

  • Комплект поставки Г4-220А

    № Наименование Количество
    1 Генератор сигналов Г4-220А 1
    2 Кабель К8 (СТЫК С2, RS 232)  1
    3 Кабель соединительный К9 (7/3,04 - 7/3,04) 1
    4 Кабель соединительный К10 (Байонет-байонет) 1
    5 Вставка плавкая ВП2Б-1В 3,15А 250В сетевая 2
    6 Шнур соединительный сетевой 1
    7 Футляр 1
    8 Руководство по эксплуатации 1
    9 Формуляр 1
