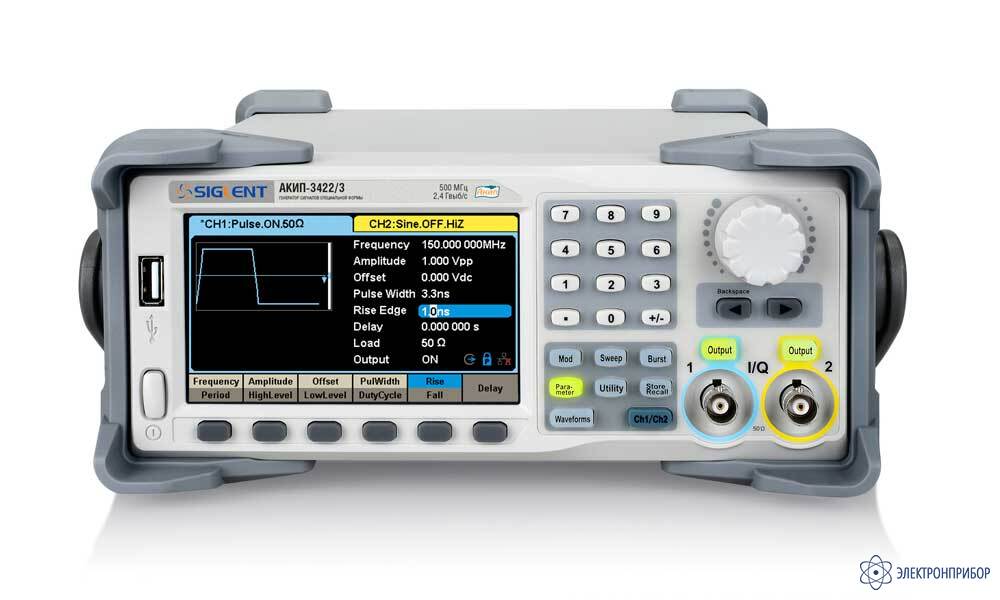

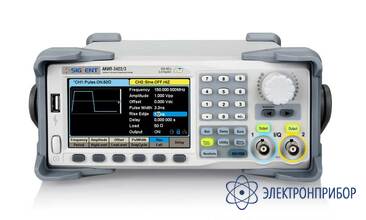

АКИП-3422/2 — генератор сигналов многофункциональный

Код товара: 47021
  • 71343-18

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      71343-18 до 01.06.2029

    • Производитель

      АКИП

    Сертификаты

    Особенности генератора сигналов многофункционального АКИП-3422/2:

    • 2 канала (два независимых выхода);
    • Диапазон частот (синус): 1 мкГц – 350 МГц;
    • Разрешение по частоте 1 мкГц;
    • Разрядность ЦАП 16 бит; память СПФ 20 МБ;
    • Частота дискретизации до 2,4 ГГц (2хИнтерполяция);
    • Широкий динамический диапазон 80 дБ;
    • Использование прямого цифрового синтеза (DDS);
    • Технология TrueArb для формирования достоверных сигналов произвольной формы;
    • Внутренний опорный генератор: ±1x10-6;
    • Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум;
    • Генерация выходного сигнала с заданными частотными компонентами (до 10-й гармоники);
    • Режим формирования сигнала произвольной формы до 50 МГц;
    • Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ;
    • Опция IQ модуляции;
    • Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …1000000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…1000 с, нач. фаза 0° - 360°;
    • Генерация псевдослучайной двоичной последовательности (ПСДП/PRBS): битрейт до 300 Мбит/с.;

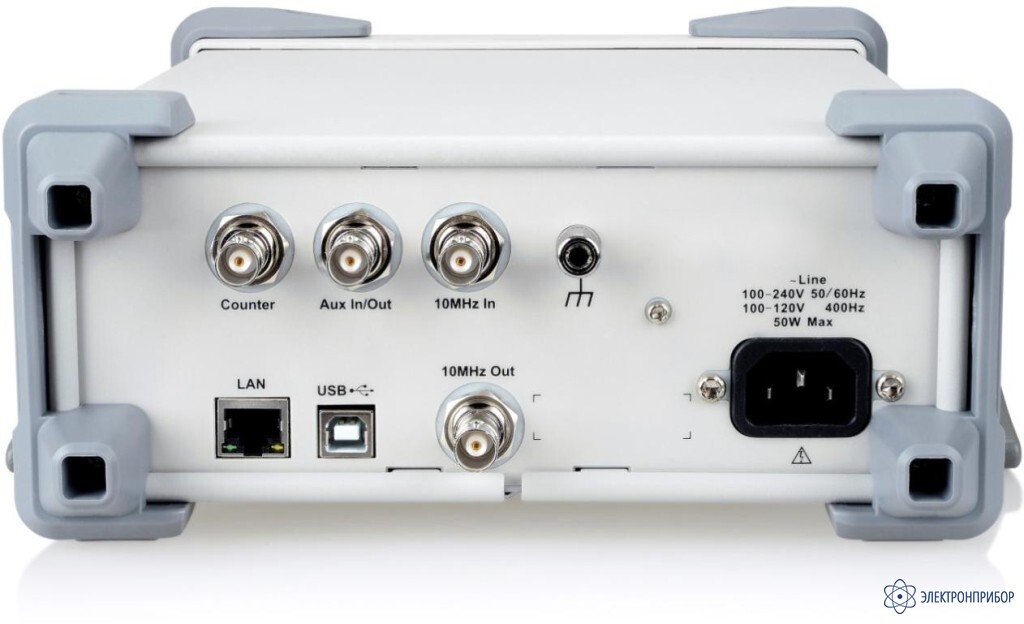

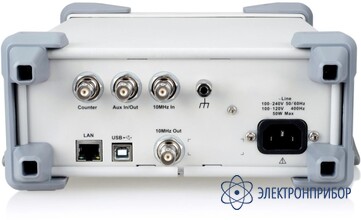

    • Вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуляция);
    • Частотомер: 100 мГц - 400 МГц;
    • Интерфейс USB, LAN, опция GPIB;
    • ПО для формирования сигналов СПФ (EasyWave);
    • Цветной графический сенсорный дисплей (диаг. 11 см, 480х272).

  • Технические характеристики генератора сигналов многофункционального АКИП-3422/2:

    Параметр Значение
    Выходные параметры (Канал 1/ Канал 2)
    Частотный диапазон (для синуса) 1 мкГц – 350 МГц
    Разрешение 1 мкГц
    Погрешность установки частоты ± 1*10-6
    Частота дискретизации 2,4 ГГц (2 х Интерполяция)
    Выходной уровень(синус, 50 Ом) 1 мВ - 10 В пик - пик (≤ 40 МГц)
    1 мВ - 5 В пик - пик ( > 40 . .. 120 МГц)
    1 мВ – 2 ,5 В пик - пик ( > 120 . .. 160 МГц)
    1 мВ – 1,5 В пик - пик ( > 160 . .. 350 МГц)
    1 мВ – 0 ,64 В пик - пик ( > 350 МГц)
    Погрешность установки уровня ±(1 % + 1 мВпп), 10 кГц синус, 0 В смещение
    Выходное сопротивление 1 МОм/ 50 Ом
    Синусоида
    Коэффициент гармоник ≤ - 65 дБн от 0 до 1 МГц
    < - 60 дБн свыше 1 МГц до 60 МГц
    < - 50 д Бн свыше 60 МГц до 100 МГц
    < - 40 дБн свыше 100 МГц до 200 МГц
    < - 30 дБн свыше 200 МГц до 300 МГц
    < - 28 дБн свыше 300 МГц
    КНИ (коэффициент нелинейных искажений) < 0, 075 % ( 0 дБм , 1 0 Гц – 20 кГц)
    Негармонические составляющие - 60 дБн ≤ 350 МГц
    - 55 дБн > 350 МГц
    Прямоугольник
    Частотный диапазон 1 мкГц –120 МГц
    Время нарастания / спада ≤ 2,4 нс
    Выброс < 3% (100 кГц, 1 Впик - пик, 50 Ом)
    Перестраиваемая скважность 10 – 90%
    Джиттер (скз) ≤ 150 пс (1 Впик - пик, 50 Ом)
    Выходной уровень (50 Ом) 1 мВ - 1 0 В пик - пик (≤ 2 0 МГц)
    1 мВ - 5 В пик - пик ( > 20 МГц)
    Пила, треугольник
    Диапазон частот 1 мкГц – 5 МГц
    Нелинейность < 1%
    Перестраиваемая скважность 0 – 100%
    Выходной уровень (50 Ом 1 мВ - 10 В пик - пик
    Импульс
    Диапазон частот 1 мкГц – 150 МГц
    Длительность импульса От 3,3 нс (разрешение: 100 пс)
    Погрешность установки длительности ± (0,01%+0,3 нс )
    Время нарастания / спада от 2 нс (разрешение 100 пс)
    Диапазон изменения скважности 0, 001 % - 99, 999 %
    Выброс < 3 % (100 кГц, 1 Впик - пик, 50 Ом, фронт 2 нс)
    Джиттер (скз) ≤ 100 пс (1 Впик - пик 50 Ом)
    Выходной уровень (50 Ом) 1 мВ - 10 В пик - пик (≤ 2 0 МГц)
    1 мВ - 5 В пик - пик ( > 20 МГц)
    Белый шум
    Полоса частот ( - 3дБ ) 80 МГц – 350 МГц
    Выходной уровень (50 Ом) 1 мВ – 0,54 В скз
    Произвольная форма (СПФ)
    Диапазон частот 1 мкГц –50 МГц
    Разрешение ЦАП 16 бит
    Частота дискретизации (максимальная) 300 МГц ( TrueArb ), 1,2 ГГц ( DDS)
    Джиттер (скз) ≤ 100 пс
    Выходной уровень (50 Ом) 1 мВ - 10 В пик - пик (≤ 20 МГц)
    1 мВ - 5 В пик - пик ( >20 МГц)
    Пакетный режим
    Формы сигналов Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс
    Частота несущей 2 мГц – 350 МГц
    Виды запуска По счету (1 ... 1000000 имп. – при минимальной длитлительности 1 мкс), непрерывный, по строб - импульсу)
    Начальная / конечная фаза 0° - +360°
    Период повторения 1 мкс – 1000 с ± 1%
    Источник строб - импульса Внешний, внутренний
    Источник синхронизации Внешний, внутренний, ручной
    АМ, ЧМ
    Формы несущей Синус, прямоугольник, пила, треугольник, произвольная
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутреннее) Синус, прямоугольник , пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц)
    Коэффициент АМ 0 - 1 20 % (АМ)
    Девиация ЧМ 0 МГц – 175 МГц
    ФМ
    Формы несущей Синус, прямоугольник , пила, произвольная
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутреннее) Синус, прям оугольник , пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц)
    Диапазон установки девиации фазы 0 º - 360 , 0 º
    ЧМН, АМН
    Формы несущей Синус, прямоугольник , пила, произвольная
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутре ннее) Меандр (скважность 50 %, частота 1 мГц – 1 МГц)
    ШИМ
    Формы несущей Импульс
    Модулирующее колебание (внутреннее) Синус, прямоугольник , пила, произвольная , шум
    Диапазон частот 1 мГц – 1 МГц
    Источник модуляции Внешний/внутренний
    ГКЧ
    Формы несущей Синус, прямоугольник, пила, произвольная
    Время качания 1 мс - 500 с ± 1 %
    Закон качания Линейный или логарифмический
    Тип качания Возрастание или убывание
    Источник синхронизации Внешний, внутренний, ручной
    Частотометр
    Частотный диапазон 100 мГц - 400 МГц
    Измерения Частота, период, +/- длительность, скважность
    Вход 1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл
    Чувствительность 100 мВскз ( < 100 МГц)
    200 мВскз (100 - 200 МГц)
    500 мВскз (> 200 МГц)
    I/Q (Опция)
    Символьная скорость 250 Симв/с – 37,5М Симв/с
    Разрешение ЦАП 16 бит
    Типы модуляции 2ASK , 4ASK , 8ASK , BPSK , QPSK , 8PSK , DBPSK , DQPSK , D8PSK , 8QAM , 16QAM , 32QAM , 64QAM , 128QAM , 256QAM , 2FSK , 4FSK , 8FSK , 16FSK , MSK , MultiTone , пользовательская
    Шаблон PN7, PN9, PN15, PN23 , поль зовательский
    Выходной уровень 1 мВскз – 0,5 Вскз (50 Ом)
    Несущая частота 350 МГц
    ПСДП
    Скорость передачи данных (максимум) 300 Мбит/с
    Длина последовательности 2 m-1 , m = 3,4 ..., 32
    Время нарастания 2 нс – 1 мкс
    Выходной уровень (50 Ом) 1 мВ - 1 0 В пик - пик (≤ 4 0 Мбит/с )
    1 мВ - 5 В пик - пик ( > 40 - 240 Мбит/с )
    1 мВ – 2,5 В пик - пик ( > 240 Мбит/с )
    Входов/Выходов
    Вход внешней синхронизации (AUX) Входной уровень: 5,5 Вмакс; время отклика: ≤ 600 нс; входное сопротивление: 100 кОм ; длительность импульса: от 100 нс
    Выход сигнала синхронизации (AUX) Выходной уровень: 3,8 В ; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц
    Выход SYNC (AUX) Выходной уровень: TTL; длительность импульса: 26,7 нс; выходное сопротивление: 100 Ом; максимальная частота: 1 0 МГц
    Вход внешней модуляции (AUX) Диапазон частот: 0 – 50 кГц; глубина модуляции (100 %) 11 – 13 В ; с опротивление 10 кОм
    Общие данные
    ЖК - дисплей Цветной графический сенсорный, диагональ 11 см, разрешение: 480 х 272
    Напряжение питания 220 В ( ± 15 %), 50 / 60 Гц
    Габаритные размеры 107 × 260 × 296 мм
    Масса 3,43 кг

  • Комплект поставки АКИП-3422/2

    № Наименование Количество
    1 Генератор сигналов многофункциональный АКИП-3422/2 1
    2 Сетевой шнур 1
    3 USB кабель 1
    4 Руководство по эксплуатации 1
